问题定义

本例子展示如何通过神经网络进行简单的字符识别。

根据帮助文档，待分析的数据通过脚本prprob生成，此脚本定义了一个矩阵，共26列，每一列是字母表中的一个字母。每一列有25行，数值为0或1。通过这样的数据表示，每一个字母是一个5×7的位图。

导入数据

[X,T] = prprob;

逐个进行显示，如下图所示。

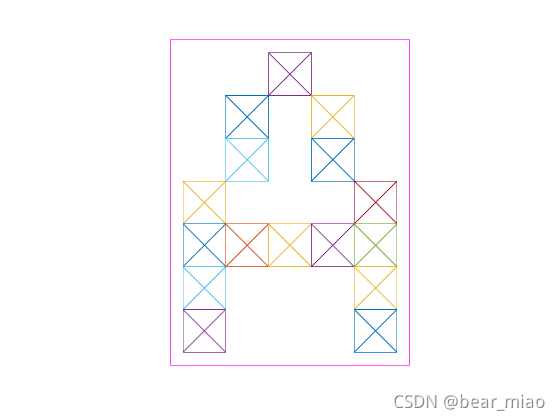

字符A

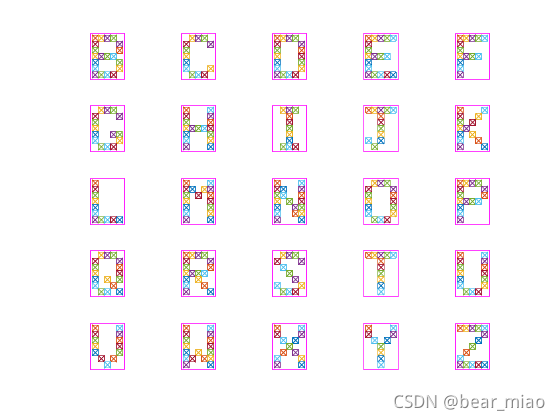

 其他25个字符如下图所示

for ii=1:25
    subplot(5,5,ii);
    plotchar(X(:,ii+1));
end



训练过程

随机数种子初始化

setdemorandstream(pi);

生成第一个神经网络【无噪声】

net1 = feedforwardnet(25);
view(net1)

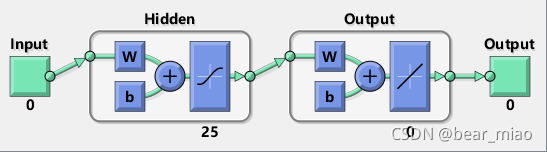

得到如下神经网络示意图

 训练第一个神经网络【无噪声】

net1.divideFcn = '';
net1 = train(net1,X,T,nnMATLAB);

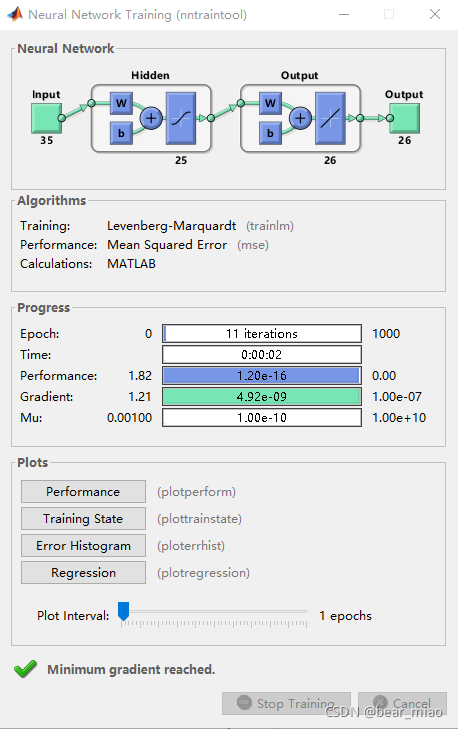

得到如下结果

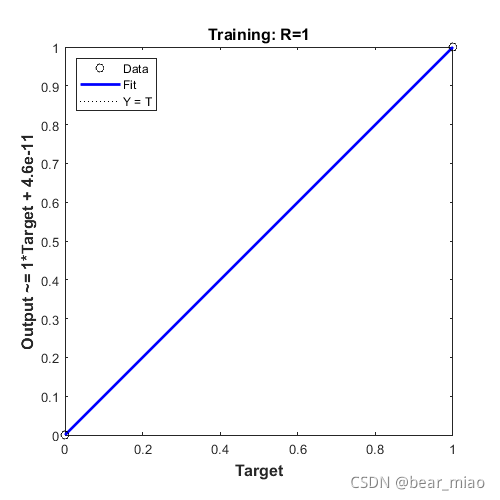

 从Regression图中，可以看出几乎完美拟合。

 训练第二个神经网络【增加噪声】

针对每一个字母的位图，生成了30个带有噪声的图片。

numNoise = 30;
Xn = min(max(repmat(X,1,numNoise)+randn(35,26*numNoise)*0.2,0),1);
Tn = repmat(T,1,numNoise);

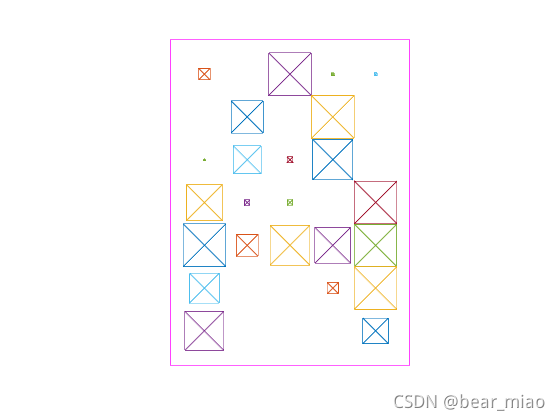

带噪音版本的字母A如下图所示

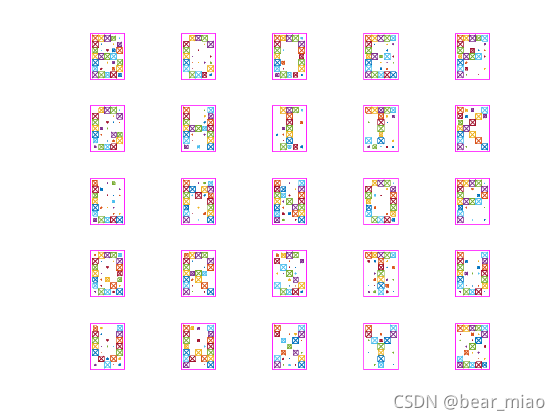

其他字母如下图所示

for ii=1:25
    subplot(5,5,ii);
    plotchar(Xn(:,ii+1));
end

 生成新的网络并进行训练

net2 = feedforwardnet(25);
net2 = train(net2,Xn,Tn,nnMATLAB);

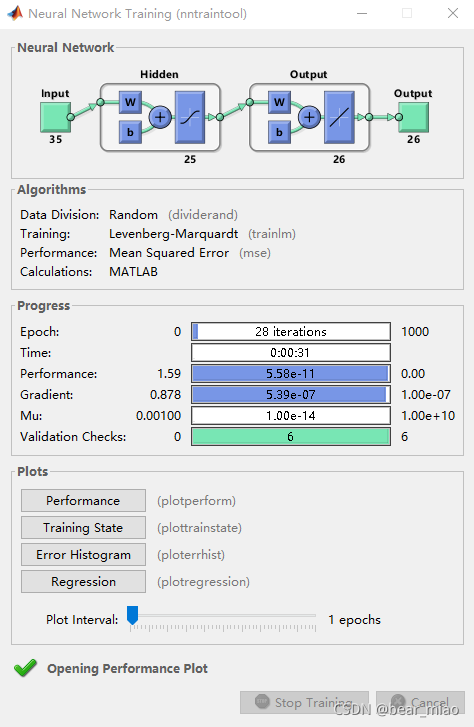

得到如下结果

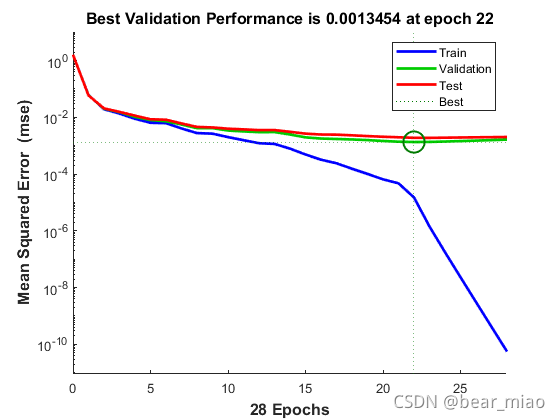

 Performance:

在验证集上虽然出现了最低点，但是迭代后期函数值变化较小。

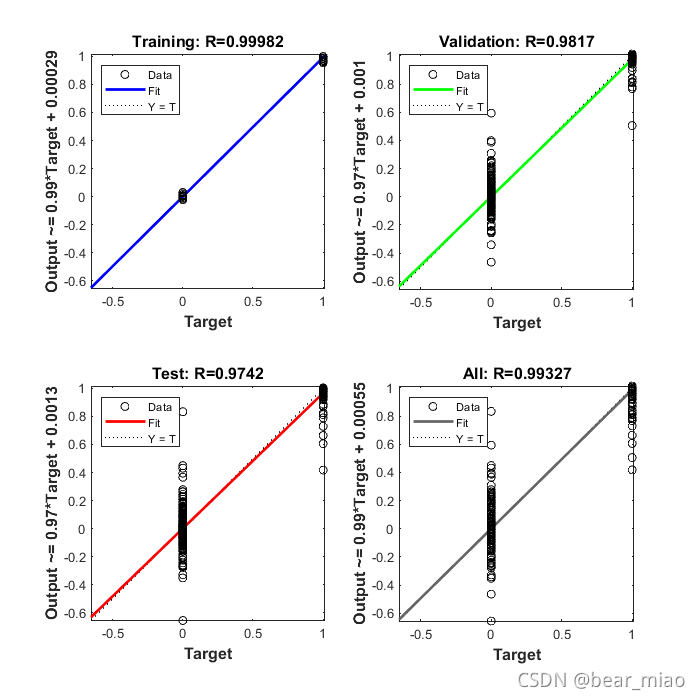

 从Regression可以看出，拟合效果出现了散布。

 对比分析

逐步增加测试集Test Set的噪声水平，再次对无噪声训练的网络【记为网络1】和添加噪声后训练的网络【记为网络2】进行测试，发现：

（1）在噪声水平较低(小于0.1)两个网络的误差率相等且均较低；【从另一角度其实可以反映出，网络1其实是一个过拟合的网络。】

（2）在噪声水平∈(0.2,0.4)范围内，网络1误差率迅速上升，而网络2误差率有所上升，仍大幅小于误差1；

（3）在噪声水平∈(0.4,1)范围内，网络1误差率一直维持在较高的程度，而网络2误差率持续上升，仍大幅小于误差1。

可见，在网络经过含噪声的数据训练后，对噪声的容忍度更强。

noiseLevels = 0:.05:1;
numLevels = length(noiseLevels);
percError1 = zeros(1,numLevels);
percError2 = zeros(1,numLevels);
for i = 1:numLevels
  Xtest = min(max(repmat(X,1,numNoise)+randn(35,26*numNoise)*noiseLevels(i),0),1);
  Y1 = net1(Xtest);
  percError1(i) = sum(sum(abs(Tn-compet(Y1))))/(26*numNoise*2);
  Y2 = net2(Xtest);
  percError2(i) = sum(sum(abs(Tn-compet(Y2))))/(26*numNoise*2);
end

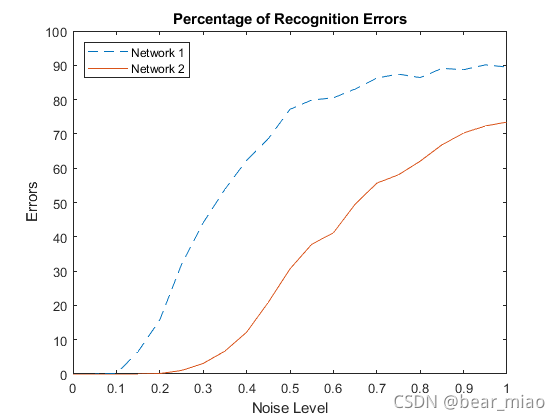

figure
plot(noiseLevels,percError1*100,'--',noiseLevels,percError2*100);
title('Percentage of Recognition Errors');
xlabel('Noise Level');
ylabel('Errors');
legend('Network 1','Network 2','Location','NorthWest')
