引言

在计算机视觉领域，目标检测（Object Detection） 是一项基础而关键的任务，其目标是在图像中定位并识别出多个目标物体。近年来，随着深度学习的发展，目标检测算法经历了从传统方法到端到端神经网络的飞跃。其中，YOLO（You Only Look Once）系列 以其“快、准、稳”的特点，成为工业界和学术界广泛应用的代表性算法之一。

本文将从 YOLO 系列的整体背景出发，重点解析 YOLO v1 的核心思想、网络结构与优缺点，帮助读者建立起对 One-Stage 检测器的系统认知。

---

一、YOLO 系列概述

YOLO 算法由 Joseph Redmon 等人于 2016 年首次提出，其最大创新在于：将目标检测问题转化为一个回归问题，通过单次前向传播即可完成对图像中所有目标的定位与分类。

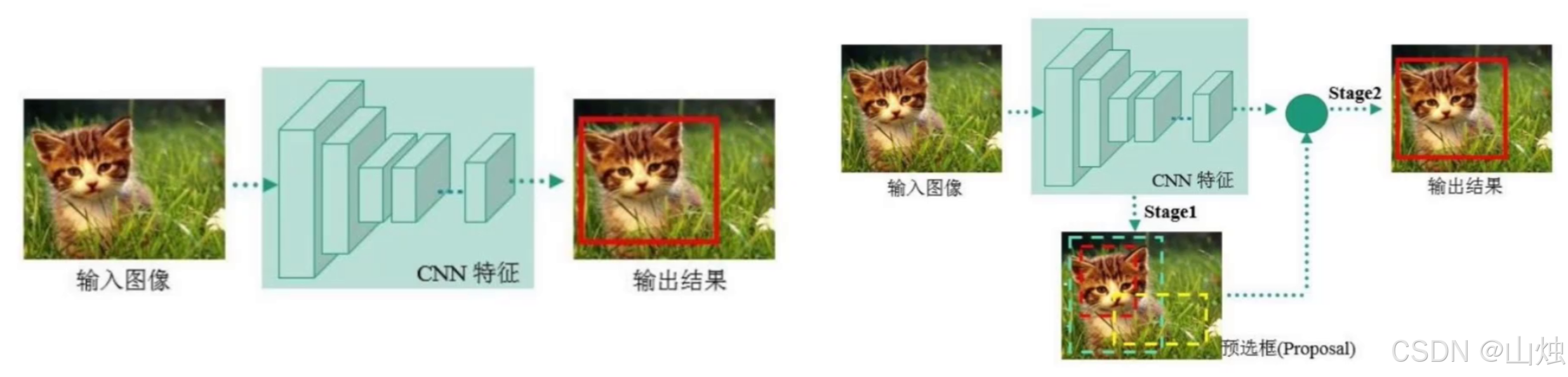

1.1 One-Stage vs Two-Stage

目标检测算法通常分为两类：

• Two-Stage 方法（如 R-CNN、Fast R-CNN、Faster R-CNN、Mask R-CNN）
  先生成候选区域（Region Proposal），再对每个区域进行分类和精确定位。优点是精度高，但速度慢（通常仅 5 FPS 左右），不适合实时场景。

• One-Stage 方法（如 YOLO 系列、SSD）
  直接在整张图像上进行密集预测，一步到位输出类别和边界框。优点是推理速度快，适合实时检测（如自动驾驶、视频监控），但早期版本在小目标和密集场景下精度略逊。

YOLO 正是 One-Stage 的代表，其设计理念是：“You Only Look Once”——只需看一次图像，就能完成检测。

---

二、YOLO v1 详解

2.1 核心思想

YOLO v1 将输入图像划分为 S × S 的网格（Grid Cell）（如 7×7）。每个网格负责预测：

• 该网格内是否存在目标（以目标中心点是否落在该网格为判断依据）；
• 目标的边界框（Bounding Box）：包括中心坐标 (x, y)、宽高 (w, h)；
• 目标的类别概率（假设每个网格只负责一个类别）。

每个网格会预测 B 个边界框（YOLO v1 中 B=2），每个框包含 5 个值：(x, y, w, h, confidence)，再加上 C 个类别概率（COCO 数据集 C=80，PASCAL VOC C=20）。

因此，最终输出张量维度为：S × S × (B×5 + C)。以 7×7 网格、2 个框、20 类为例，输出为 7×7×30。

2.2 置信度（Confidence）的含义

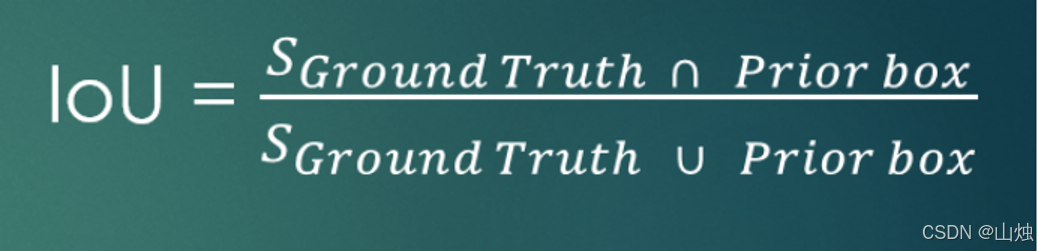

置信度 = Pr(Object) × IoU

• Pr(Object)：该网格是否包含目标（0 或 1）；

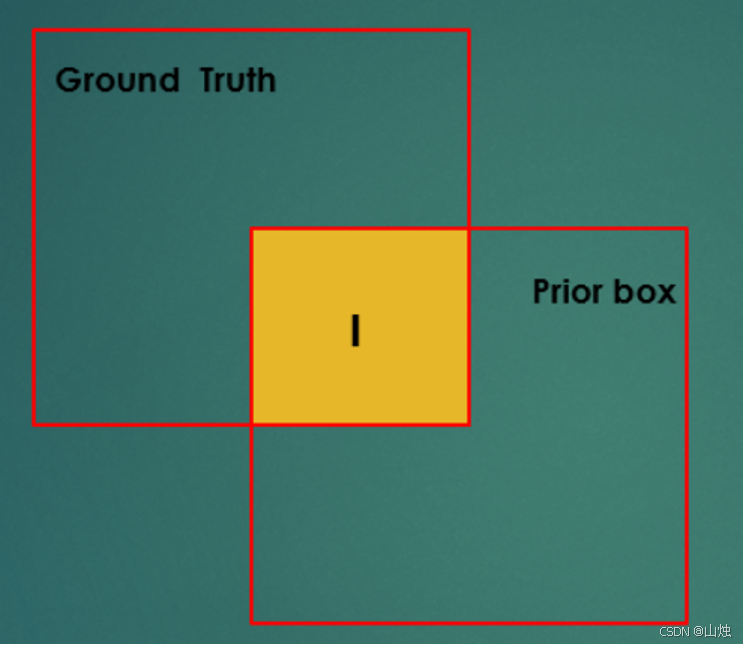

• IoU：预测框与真实框的交并比。

若网格不含目标，置信度为 0；若包含，则置信度反映预测框的准确程度。

---

三、YOLO v1 网络结构

YOLO v1 的网络结构虽然在今天看来略显“复古”，但其设计逻辑清晰，是理解后续 YOLO 版本演进的基础。

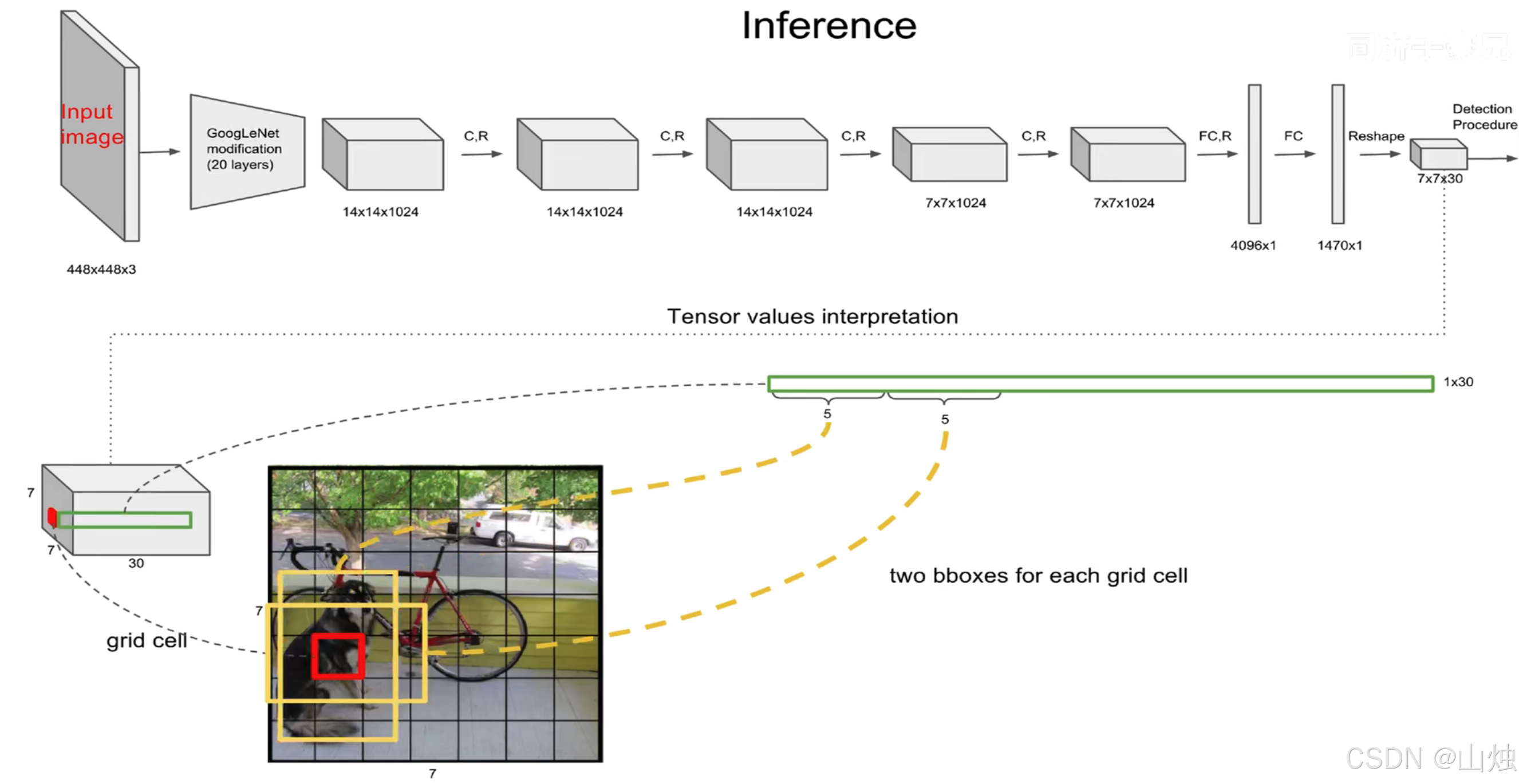

3.1 整体架构概览

YOLO v1 的主干网络受 GoogLeNet 启发，但做了简化，整体包含 24 个卷积层 + 2 个全连接层，输入固定为 448×448×3，输出为 7×7×30 的张量。

注意：由于最后使用了全连接层，YOLO v1 无法支持任意尺寸输入，这是它与 YOLO v2/v3 的重要区别。

3.2 卷积层设计细节

网络前 24 层全部为卷积层，采用 1×1 卷积 + 3×3 卷积 的交替堆叠方式，替代了 GoogLeNet 中复杂的 Inception 模块。这种设计既能降低计算量，又能保留足够的特征表达能力。

具体流程如下（以 PASCAL VOC 为例）：

1. 初始特征提取：
   • 7×7 卷积（64 通道，步长 2）→ 提取大范围纹理
   • 2×2 最大池化（步长 2）→ 下采样
2. 中间特征增强：
   • 3×3 卷积（192 通道）
   • 再次池化
3. 核心卷积块（重复多次）：
   • 1×1 卷积（降维，如 256 → 128）
   • 3×3 卷积（升维，如 128 → 256）
   • 这种“瓶颈”结构有效减少了参数量
4. 深层语义提取：
   • 经过多次下采样后，特征图尺寸变为 7×7
   • 通道数达到 1024

经过 24 层卷积和 4 次池化（每次下采样 2 倍），448×448 的输入最终被压缩为 7×7×1024 的特征图。

3.3 全连接层与输出

卷积输出的 7×7×1024 特征图被展平为 50176 维向量（7×7×1024 = 50176），然后送入两个全连接层：

• 第一层 FC：50176 → 4096，使用 ReLU 激活函数
• 第二层 FC：4096 → 1470（因为 7×7×30 = 1470）

最后，1470 维输出被 reshape 为 7×7×30，每个位置对应一个网格的预测结果。

关键理解：这 30 个值中：

• 前 10 个：2 个边界框的 (x, y, w, h, confidence)
• 后 20 个：20 个类别的条件概率 P(class | object)

---

四、YOLO v1 损失函数设计

YOLO v1 的损失函数是其成功的关键之一。它不是一个简单的分类或回归损失，而是一个多任务加权均方误差（MSE），同时优化定位、置信度和分类三个目标。

4.1 为什么用 MSE？

YOLO v1 将检测视为回归问题，因此自然选择 均方误差（MSE） 作为基础损失。但直接对所有输出使用相同权重会导致训练不稳定，因此引入了任务加权机制。

4.2 损失函数的五大组成部分

总损失 $L$ 由以下五部分组成：

（1）边界框中心坐标损失（x, y）

只对负责预测真实目标的网格和框计算：
$${\lambda }_{\text{coord}}\sum 1_{ij}^{\text{obj}}\left[(x_i-{\hat{x}}_i{)}^2+(y_i-{\hat{y}}_i{)}^2\right]$$

• $1_{ij}^{\text{obj}}=1$ 表示第 $i$ 个网格的第 $j$ 个框“负责”某个真实目标（即目标中心在该网格，且该框与真实框 IoU 最大）
• ${\lambda }_{\text{coord}}=5$：提高定位损失权重，因为定位不准会严重影响检测效果

（2）边界框宽高损失（w, h）

同样只对负责预测的框计算，但对 $w$ 和 $h$ 开平方根：
$${\lambda }_{\text{coord}}\sum 1_{ij}^{\text{obj}}\left[(\sqrt{w_i}-\sqrt{{\hat{w}}_i}{)}^2+(\sqrt{h_i}-\sqrt{{\hat{h}}_i}{)}^2\right]$$

为什么要开根号？
小目标的 $w,h$ 值很小（如 0.1），若直接用 MSE，其误差平方后更小（0.01），梯度极弱，模型难以学习。开根号后（$\sqrt{0.1}\approx 0.316$），小值区域的误差被放大，使模型对小目标更敏感。

（3）含目标的置信度损失

对负责预测的框，使其 confidence 接近真实 IoU：
$$\sum 1_{ij}^{\text{obj}}(C_i-{\hat{C}}_i{)}^2$$

（4）不含目标的置信度损失

对不负责任何目标的框，使其 confidence 接近 0：
$${\lambda }_{\text{noobj}}\sum 1_{ij}^{\text{noobj}}(C_i-{\hat{C}}_i{)}^2$$

• ${\lambda }_{\text{noobj}}=0.5$：降低负样本权重，因为 7×7×2=98 个预测框中，绝大多数不包含目标，若不加权，模型会过度优化“无目标”区域，导致漏检。

（5）分类损失

仅对包含目标中心的网格计算类别概率的 MSE：
$$\sum 1_i^{\text{obj}}\sum _{c=1}^{20}(p_i(c)-{\hat{p}}_i(c){)}^2$$

• 注意：这里预测的是 条件概率 $P(\text{class}\mid \text{object})$，不是联合概率
• 最终检测得分 = confidence × $P(\text{class}\mid \text{object})$

4.3 损失函数的意义总结

任务	是否加权	权重	原因
定位（x, y, w, h）	是	${\lambda }_{\text{coord}}=5$	定位不准影响大
无目标置信度	是	${\lambda }_{\text{noobj}}=0.5$	负样本过多
有目标置信度 & 分类	否	1.0	正样本已稀疏

这种设计体现了 YOLO v1 在样本不平衡和多任务冲突下的工程智慧。

---

五、YOLO v1 的优缺点

优点

• 速度快：可达到 45 FPS（在 Titan X 上），适合实时应用；
• 端到端训练：结构简单，易于实现和部署；
• 全局信息利用充分：不像滑动窗口或区域提议那样局部化，能更好避免背景误检。

缺点

1. 每个网格只能预测一个类别：若多个目标中心落在同一网格，无法处理重叠目标；
2. 小目标检测效果差：7×7 网格粒度较粗，对小物体定位不准；
3. 边界框形状受限：仅使用 2 个预设框，难以适应极端长宽比的目标。

正是这些局限性，推动了 YOLO v2、v3 等后续版本的持续改进。

---

六、总结

YOLO v1 虽然在精度上不如后来的版本，但其开创性的“单次检测”思想彻底改变了目标检测的范式。它证明了：目标检测可以既快又准，为后续 One-Stage 算法的发展奠定了坚实基础。

理解 YOLO v1 的 7×7 网格划分机制、24+2 网络结构 以及 带权重的多任务损失函数，是掌握整个 YOLO 系列演进逻辑的关键第一步。后续的 v2 引入 Anchor Box，v3 采用多尺度预测，v4/v5 融合更多工程技巧——但万变不离其宗，核心仍是“回归 + 网格 + 端到端”。
