目前市面上许多教育版无人机的机载计算平台采用 NVIDIA Jetson Xavier NX。然而，NX 的 CPU 性能相对有限，在运行 VINS 算法时常出现 CPU 占用率过高甚至系统死机的情况。幸运的是，英伟达的开发板在 GPU 性能方面表现出色，因此可以通过部署 VINS-Fusion 的 GPU 加速版本，显著提升算法的运行速度与系统稳定性。

目录

参考文档

本次共参考了3个CSDN上的教程，已有的教程不够完整，但是又能形成互补，所以本贴综合已有的教程，形成一个完善的教程。
1. NVIDIA Jetson Xavier NX开发板部署VINS-fusion-GPU
（作者：阿栋阿栋。主要参考这篇教程，步骤最清晰，但是缺少验证是否安装成功的步骤）
2. jeston xavier nx跑通vins-fusion GPU定位的ego_planner
（作者：什么时候能造钢铁侠啊。步骤有点多，细节不够具体）
3. Jetson Orin NX 开发指南（6）: VINS-Fusion-gpu 的编译和运行
（作者：想要个小姑娘。是Orin NX与ubuntu20.04的教程，有些版本与18.04的不一样）

一、前提条件

开发板为NVIDIA Jetson Xavier NX，系统为ubuntu18.04，相机为realsense D435i。已经安装好了ROS、CUDA。

二、安装opencv GPU版本

关于 OpenCV 的安装需要特别谨慎，不建议频繁删除以前的库，因为多个项目使用的版本可能不同。建议做法：

  • 将常用的稳定版本安装在 /usr/local 下；

  • 将实验性或特定项目使用的版本安装在用户目录（如 ~/opencv-3.4.1）下，避免文件冲突。

我的 NX 开发板已经在 /usr/local 下安装了 OpenCV 3.3 版本。这次安装的 OpenCV 3.4 版本将安装在 home 目录下，以免不同版本文件起冲突。

（1）安装依赖（整理成一行的命令如下，可直接复制使用）

sudo apt-get install -y cmake libavcodec-dev libavformat-dev libavutil-dev libglew-dev libgtk2.0-dev libgtk-3-dev libjpeg-dev libpng-dev libpostproc-dev libswscale-dev libtbb-dev libtiff5-dev libv4l-dev libxvidcore-dev libx264-dev qt5-default zlib1g-dev libgl1 libglvnd-dev pkg-config libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev mesa-utils

（2）下载opencv源码
由于开发板通常无法直接访问 GitHub，建议先在笔记本电脑上下载压缩包，然后使用 scp 命令传输至开发板。

  1. 下载 OpenCV 3.4.1 源码包
  2. 使用 scp 命令传输到 NX 开发板（示例如下）：
# scp .\压缩包名字 机载电脑的用户名@机载电脑的IP地址:机载电脑的某个目录
scp .\opencv-3.4.1.zip nvidia@172.31.6.110:~

传输完成后，在开发板的 home 目录中解压该压缩包，得到 opencv-3.4.1 文件夹。

（3）编译GPU版本的opencv
假设源码路径为 /home/nvidia/opencv-3.4.1，编译步骤如下：

cd ~/opencv-3.4.1
mkdir build
cd build
cmake -D CMAKE_BUILD_TYPE=RELEASE \
      -D CMAKE_INSTALL_PREFIX=/usr/local \  # 设置安装路径。这里可任意，因为不执行 make install。
      -D WITH_CUDA=ON \
      -D CUDA_ARCH_BIN=7.2 \                # NX/AGX 选 7.2，Nano/TX2 选 6.2
      -D CUDA_ARCH_PTX="" \
      -D ENABLE_FAST_MATH=ON \
      -D CUDA_FAST_MATH=ON \
      -D WITH_CUBLAS=ON \
      -D WITH_LIBV4L=ON \
      -D WITH_GSTREAMER=ON \
      -D WITH_GSTREAMER_0_10=OFF \
      -D WITH_QT=ON \
      -D WITH_OPENGL=ON \
      -D CUDA_NVCC_FLAGS="--expt-relaxed-constexpr" \
      -D WITH_TBB=ON \
      ../
make -j$(nproc)

注意：

  • 粘贴 cmake 命令时，请去掉行尾的 \ 符号，或直接将命令写为一行执行。
  • 若板载资源有限，可去掉 -j$(nproc) 改为 make，以减少内存占用。
  • 之所以安装的是 GPU 版 OpenCV，关键在于 cmake 阶段设置了 WITH_CUDA=ON，并且系统存在 CUDA 工具链。

（4）常见编译错误及解决方案
错误信息：

error Please include the appropriate gl headers before including cuda_gl_interop.h

解决措施： 编辑文件 /usr/local/cuda/include/cuda_gl_interop.h，修改第 62～68 行为以下内容：

sudo vim /usr/local/cuda/include/cuda_gl_interop.h

修改后：

//#if defined(__arm__) || defined(__aarch64__)
//#ifndef GL_VERSION
//#error Please include the appropriate gl headers before including cuda_gl_interop.h
//#endif
//#else

 #include <GL/gl.h>

//#endif

保存退出后重新执行 make。

（5）验证 OpenCV 的GPU版本是否编译成功
进入 build 目录后执行：

cd ~/opencv-3.4.1/build
bin/opencv_version --verbose

如果输出中包含类似以下内容：

Use Cuda: YES (ver 11.4)
CUDA Device: NVIDIA Xavier (Arch 7.2)

则说明 OpenCV 已成功编译并启用了 CUDA 支持。

三、安装对应的CV-Bridge

cv_bridge 是 ROS 中连接 ROS 图像消息 (sensor_msgs/Image) 和 OpenCV 图像格式 (cv::Mat) 的桥梁。

如果你的 OpenCV 是自己编译的 GPU 版本，那么系统自带的 cv_bridge 很可能是针对旧版或 CPU 版编译的，会导致版本冲突或找不到头文件，因此需要重新编译一份对应版本的 cv_bridge。

（1）下载源码

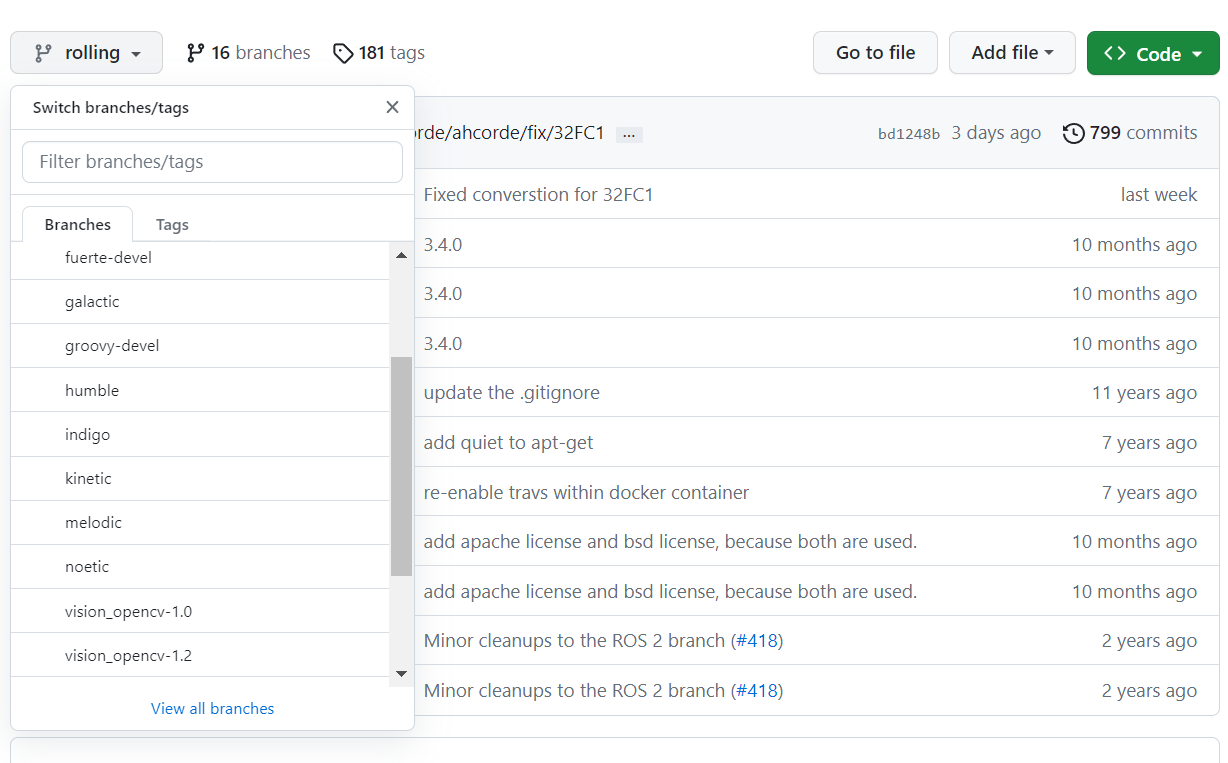

进入 vision_opencv 官方仓库，选择与自己 ROS 版本对应的分支。例如：

  • ROS Melodic → 选择 melodic 分支
  • ROS Noetic → 选择 noetic 分支

由于本教程使用 Ubuntu 18.04 + ROS Melodic，因此选择 melodic 分支。
在这里插入图片描述
你可以直接在电脑端下载该分支的 ZIP 压缩包，或使用命令行：

git clone -b melodic https://github.com/ros-perception/vision_opencv.git

如果开发板无法连接 GitHub，可以先在笔记本上下载压缩包，然后使用 scp 命令传输到机载电脑：

scp ./vision_opencv-melodic.zip nvidia@172.31.6.110:~

传输后解压为 vision_opencv 文件夹：

unzip vision_opencv-melodic.zip
mv vision_opencv-melodic vision_opencv

（2）修改为自己刚刚安装的opencv路径
由于系统内可能有多个版本的 OpenCV，需要手动指定刚刚编译好的 GPU 版本路径。

编辑 cv_bridge 功能包的 CMakeLists.txt 文件：

gedit vision_opencv/cv_bridge/CMakeLists.txt

在 find_package(OpenCV 3 REQUIRED) 之前，添加以下一行：

set(OpenCV_DIR "/home/nvidia/opencv-3.4.1/build")

注意事项：

  • 路径要与你前面编译的 OpenCV 实际位置一致；

  • 不要遗漏 /build 目录，否则会找不到 OpenCVConfig.cmake 文件。

（3）编译源码
进入 cv_bridge 目录并执行编译：

cd vision_opencv/cv_bridge
mkdir build
cd build
cmake ..
make -j$(nproc)
sudo make install

（4）验证是否安装成功

输入

rospack find cv_bridge

得到

/opt/ros/melodic/share/cv_bridge

四、编译安装Vin-fusion GPU

（1）下载源码
新建一个工作空间，例如vins_gpu_ws，进入工作空间并获取 GPU 版本的 VINS-Fusion 源码：

cd ~/vins_gpu_ws/src
git clone https://github.com/pjrambo/VINS-Fusion-gpu

如果开发板网络不稳定，也可以在本地电脑上下载后用 scp 传输到板子上，方式与之前安装 OpenCV 时相同。

（2）修改CMakeLists.txt—— 指定 GPU 版 OpenCV 与自编译 CV-Bridge

由于 ROS 默认会链接系统版本的 OpenCV 和 cv_bridge，而我们前面已经编译了新的 GPU 版 OpenCV 和自定义 cv_bridge，因此需要在相关模块的 CMakeLists.txt 中显式指定路径。

分别修改以下三个文件：
1、第一处，修改camera_models的CMakeLists文件，改一行：

gedit VINS-Fusion-gpu/camera_models/CMakeLists.txt

在最前面添加：

set(OpenCV_DIR "/home/nvidia/opencv/opencv-3.4.1/build")

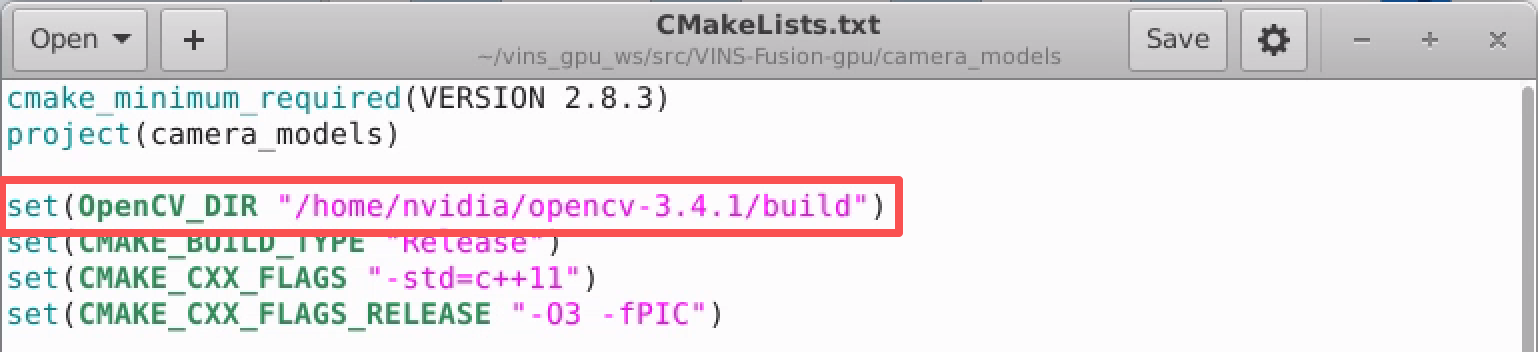

如图所示
在这里插入图片描述

2、第二处，修改loop_fusion的CMakeLists文件，改三行：

gedit VINS-Fusion-gpu/loop_fusion/CMakeLists.txt

在最前面添加：

set(OpenCV_DIR "/home/nvidia/opencv/opencv-3.4.1/build")
set(cv_bridge_DIR /usr/local/share/cv_bridge/cmake)

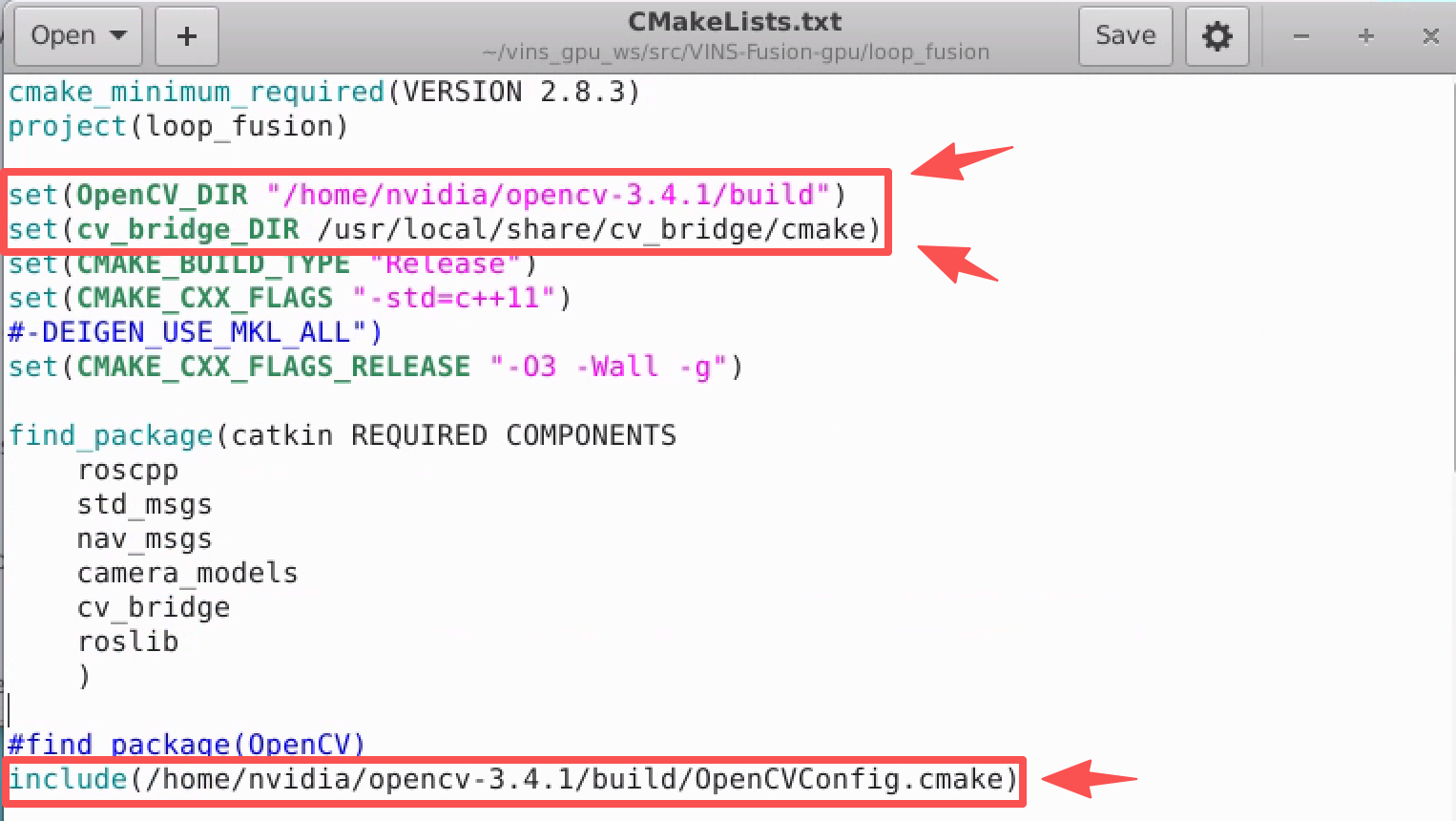

并且把原工程的opencv路径改成自己的，原github工程写的路径是include(/home/dji/opencv/build/OpenCVConfig.cmake)，如图所示：
在这里插入图片描述

3、第三处，修改vins_estimator的CMakeLists文件，改三行：

gedit VINS-Fusion-gpu/vins_estimator/CMakeLists.txt

在最前面添加：

set(OpenCV_DIR "/home/nvidia/opencv/opencv-3.4.1/build")
set(cv_bridge_DIR /usr/local/share/cv_bridge/cmake)

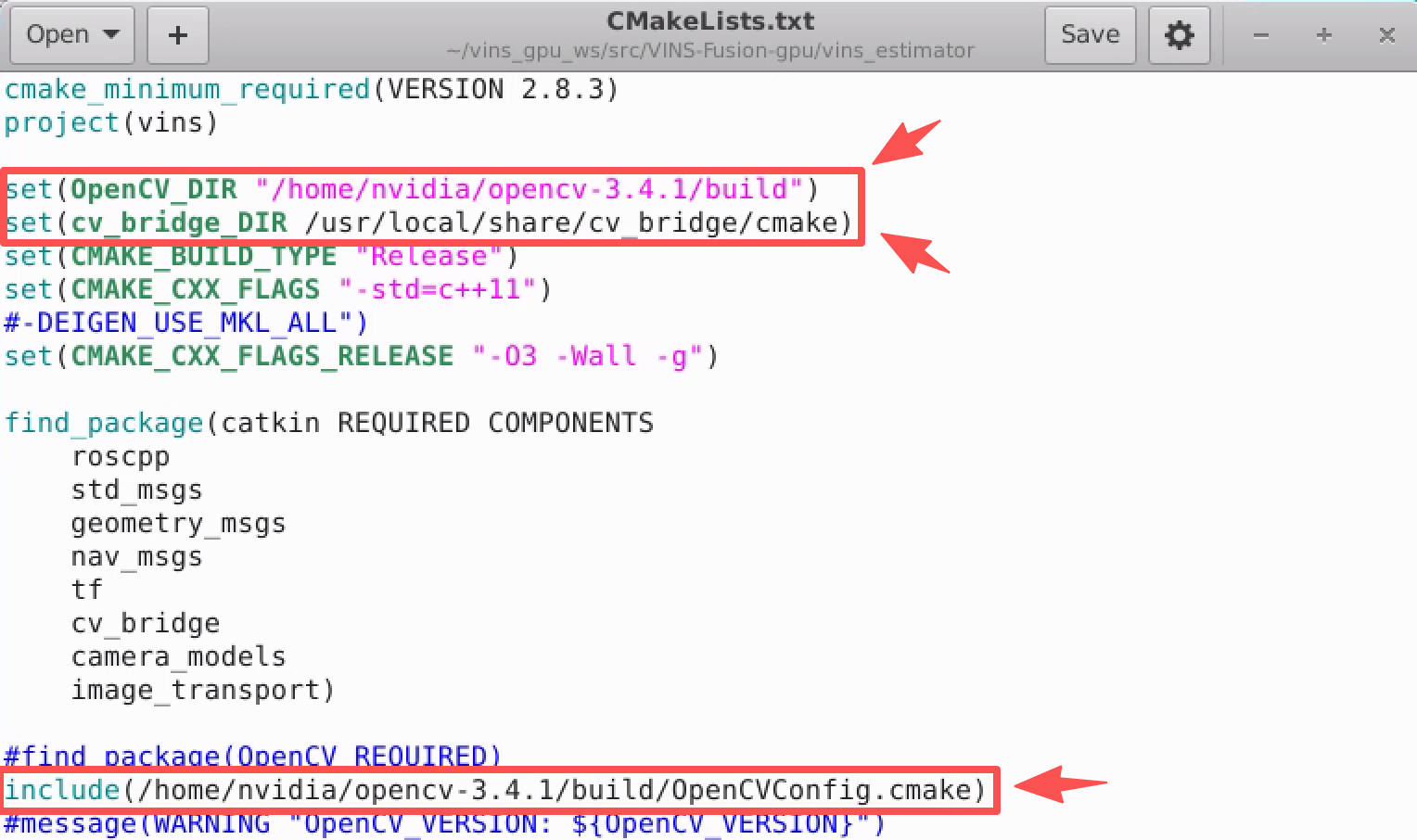

并且把原工程的opencv路径改成自己的，原github工程写的路径是include(/home/dji/opencv/build/OpenCVConfig.cmake)，如图所示：
在这里插入图片描述

提示：
这样做的意义是让编译系统始终使用你手动编译的 GPU 版 OpenCV 和自定义 cv_bridge。

（3）编译源码

进入工作空间并开始编译：

cd ~/vins_gpu_ws
# 由于其他库会依赖camera_models，所以用catkin build编译得先单独编译该模块
catkin build camera_models
catkin build

（4）可能遇到的报错及解决方案

报错：

double free or corruption (out)

问题原因：
经调试发现，该问题通常出现在使用 cv::FileStorage fsSettings 读取 YAML 文件中矩阵类型数据时。
这往往是因为系统中混用了不同版本的 OpenCV（例如部分模块仍然调用系统旧版库），导致内存分配不一致。

解决措施：
修改VINS-Fusion/vins_estimator/src/estimator/parameters.cpp文件，该文件里面会使用fsSettings["body_T_cam0"]和fsSettings["body_T_cam1"]从yaml文件读取数值，赋值给变量，这里会出现问题，因此都修改为手动输入矩阵参数。

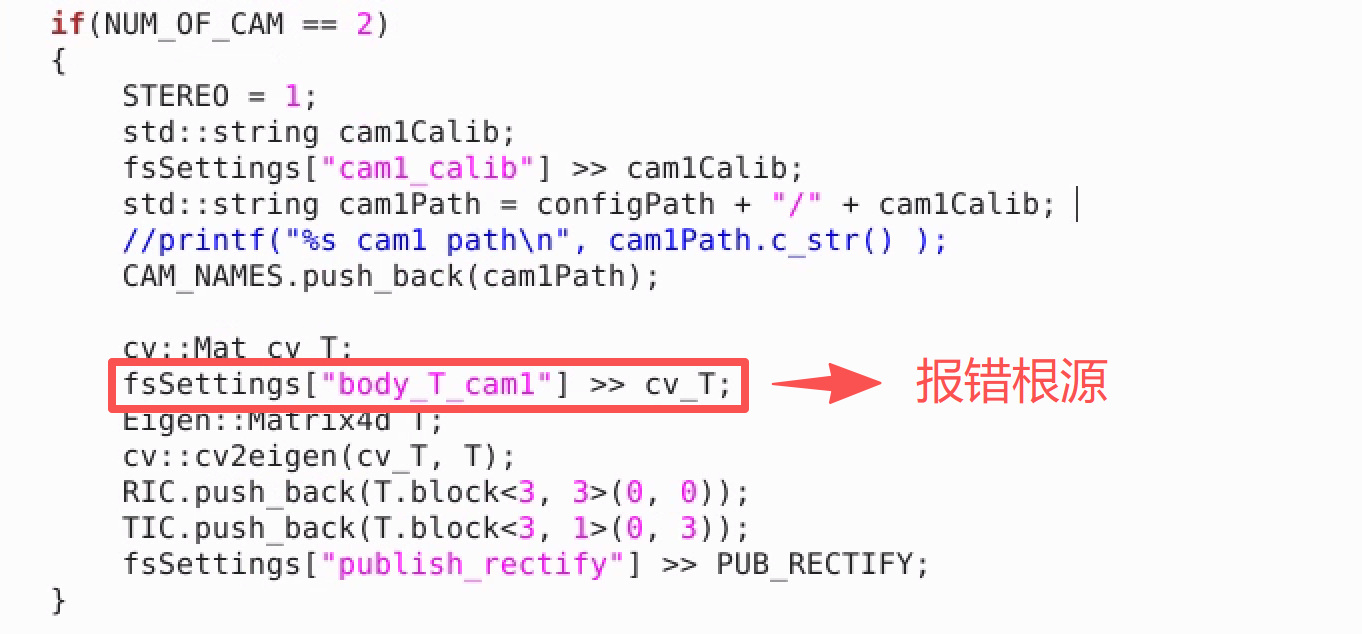

需要修改143行和178行，143行修改前：
在这里插入图片描述

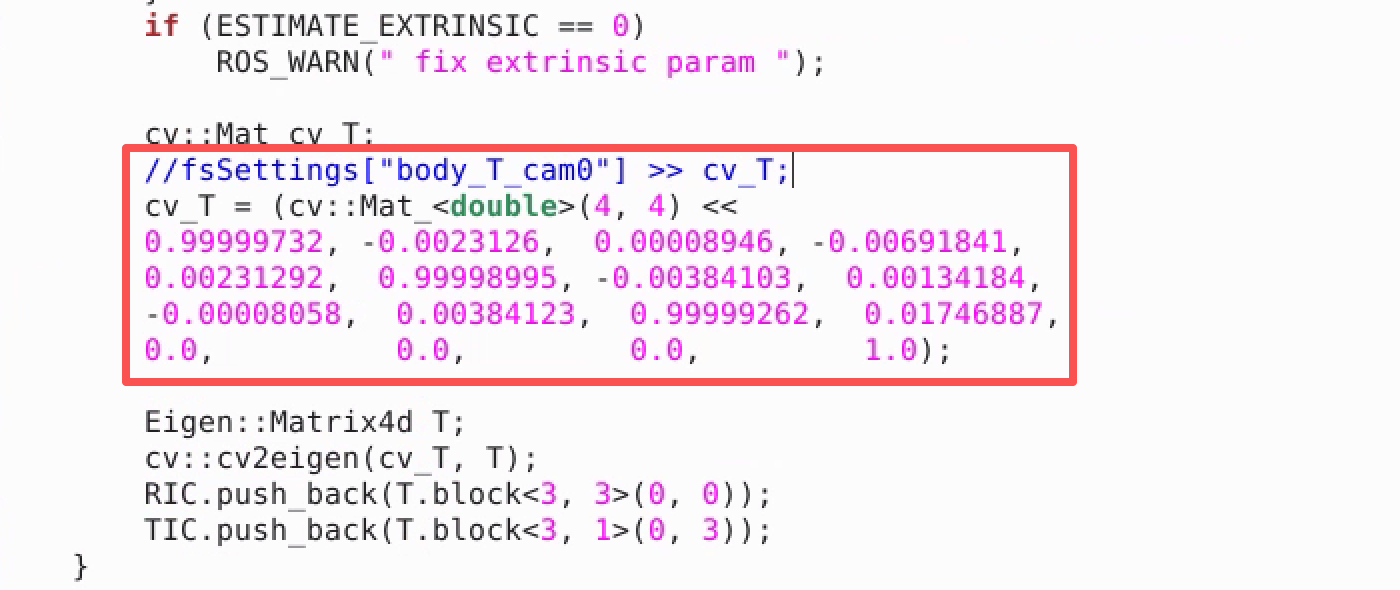

143行修改后：
在这里插入图片描述
178行修改前：
在这里插入图片描述

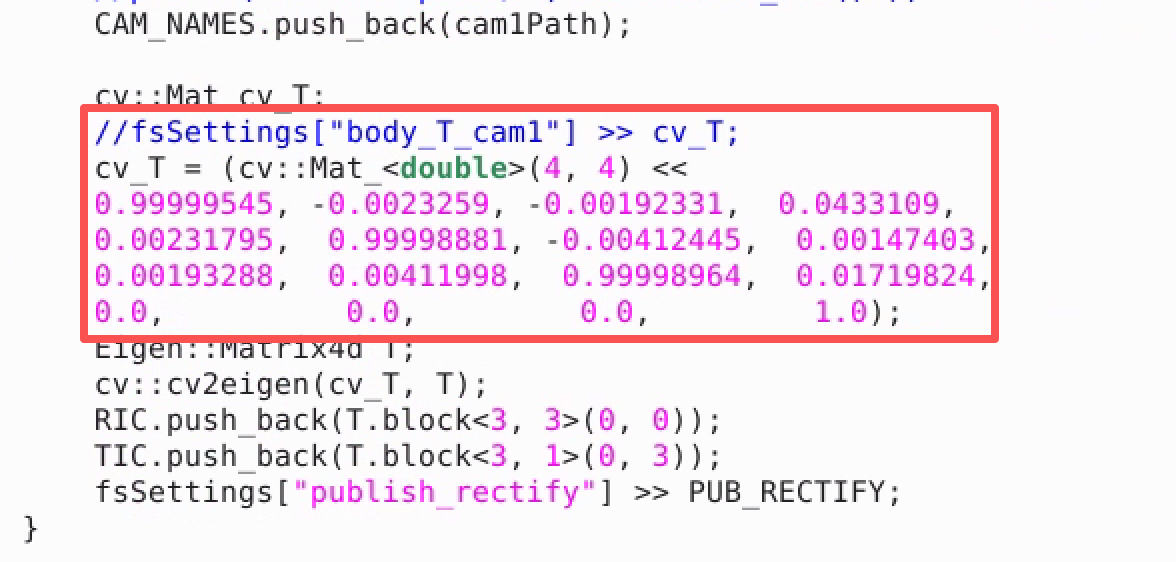

178行修改后：
在这里插入图片描述

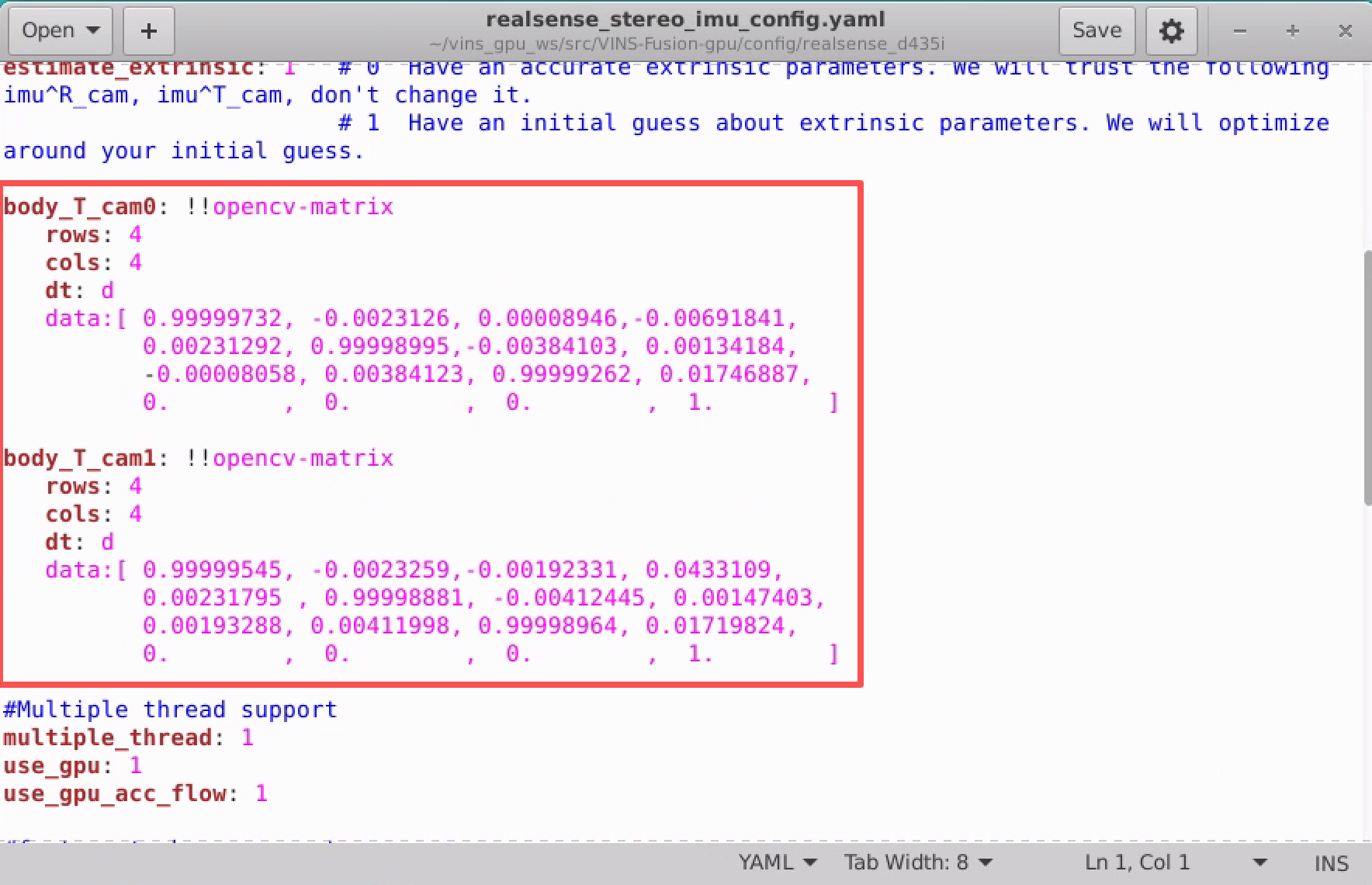

注意： 总而言之，手动输入矩阵数据，替代从 YAML 文件读取。这两个矩阵是相机的外参，在realsense_stereo_imu_config.yaml中有写，假如没有的话，先看第五章的（1）配置 D435i相机文件。例如，以下是我的相机外参数据：

在这里插入图片描述

五、验证是否安装成功

（1）配置 D435i相机文件

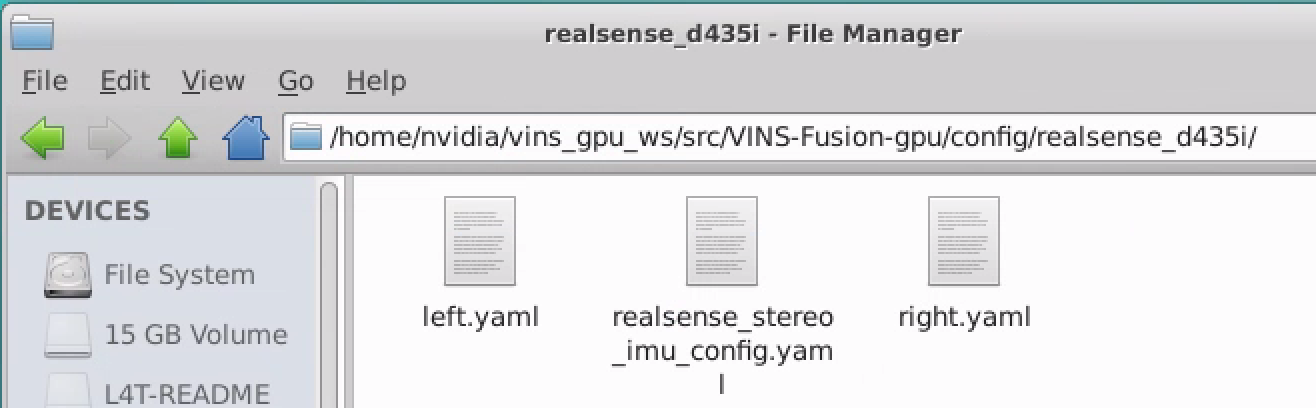

创建/home/nvidia/vins_gpu_ws/src/VINS-Fusion-gpu/config/realsense_d435i/文件夹，用于存储三个yaml文件。
在这里插入图片描述

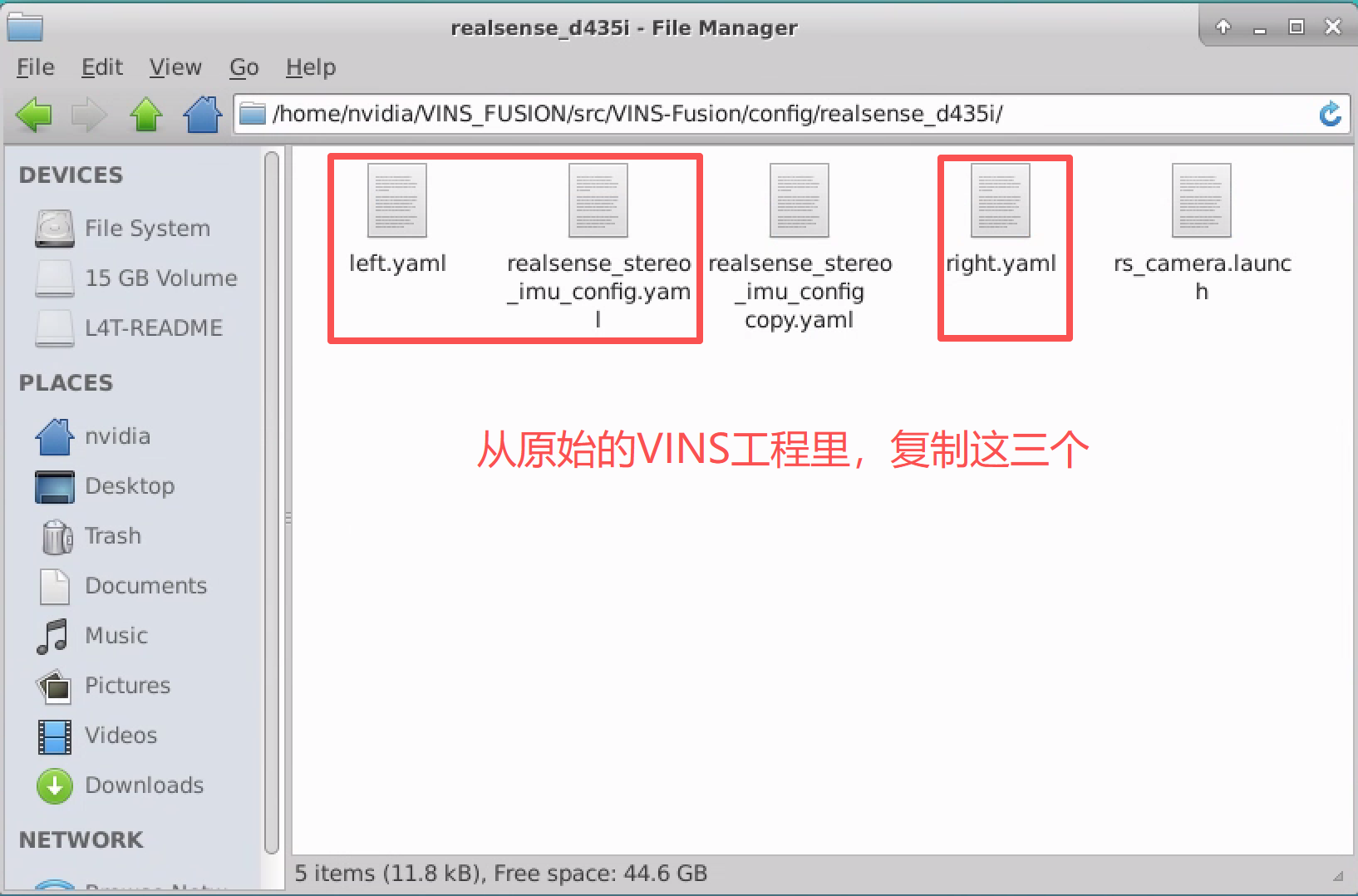

这三个yaml文件来源于VINS-Fuison，可以直接从本地直接复制过来。

在这里插入图片描述
如果本地没有VINS-Fusion文件夹，可以去 VINS-Fusion 的 github 网站上查看对应 realsense d435i 的配置文件。VINS-Fusion官方仓库
在这里插入图片描述

回到我们的vins_gpu_ws工作空间，粘贴上述三个文件之后，需要有一点改动。

  • 其中 left.yaml 和right.yaml 文件配置相对于 VINS-Fuison 未做修改。

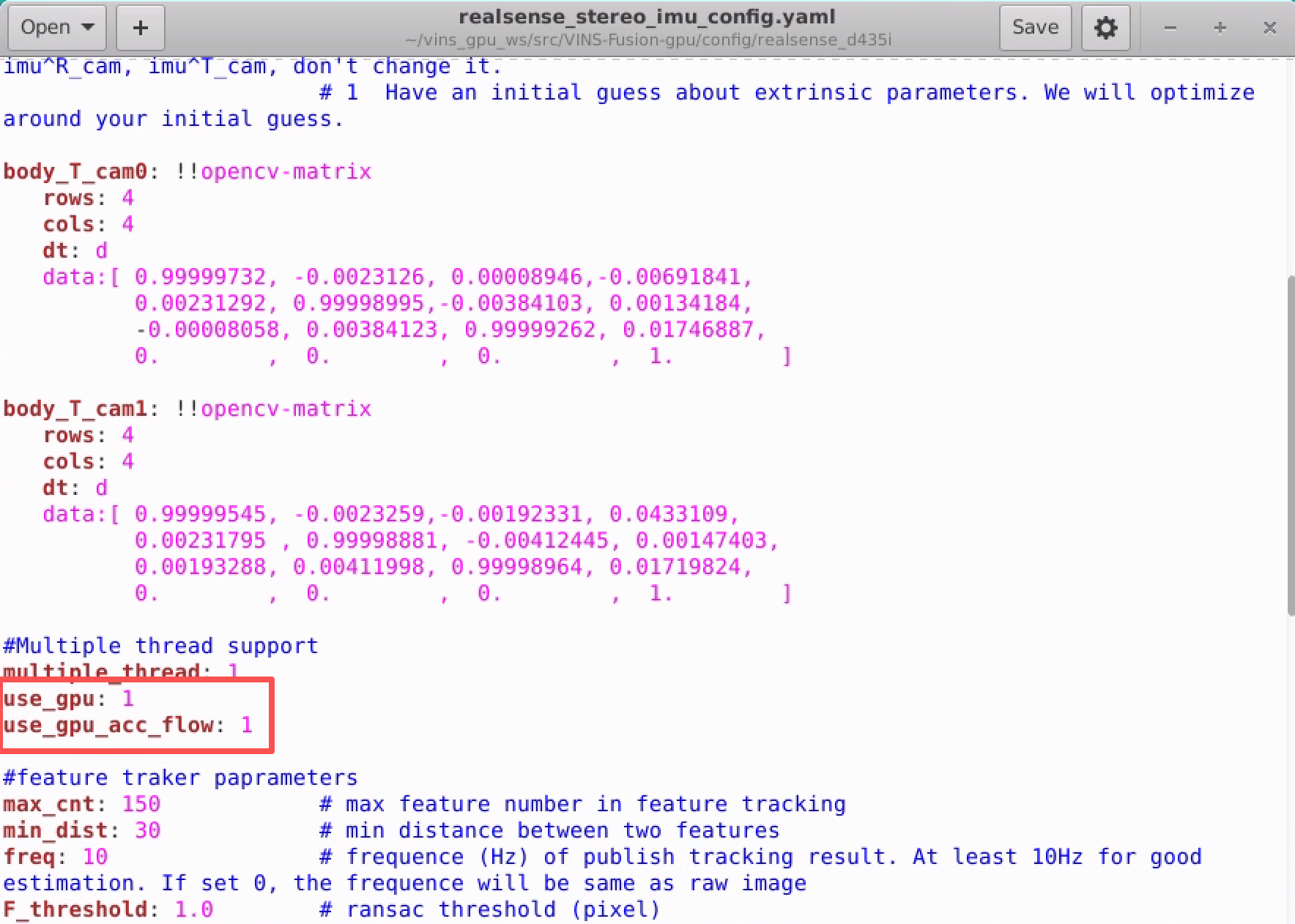

  • 在realsense_stereo_imu_config.yaml 文件中添加两行：
use_gpu: 1
use_gpu_acc_flow: 1

在这里插入图片描述

当然，其他相机的配置文件设置和上面的内容是一致的，因为这是 VINS-Fuion 源码中需要读取的参数的内容和格式，为了达到更高的精度，往往需要对相机进行标定，标定完成后修改配置文件中的内外参和时延，从而提高估计精度，标定的方法可以参考

d435i 相机和imu标定_d435i imu标定_想要个小姑娘的博客-CSDN博客

当然，在此标定可以在后面熟悉 VINS-Fusion 的使用之后在进行，由于我们这里只是介绍如何使用 VINS-Fusion-gpu 测试真实数据，因此标定可以不进行（也不推荐现在进行，很费时间）。

（2）通过 launch 文件运行 realsense 相机
首先必须安装 librealsense 和 realsense-ros，已经安装的可以忽略。参考以下两篇文章（分别针对 Ubuntu 系统和 Jetson 系列的系统）

1. Ubuntu 20.04 配置 realsense_ubuntu安装realsense2-CSDN博客
2. Jetson Orin NX 开发指南（4）: 安装 CUDA 和 Realsense_想要个小姑娘的博客-CSDN博客

安装完成后确保能够正常使用 ROS 启动 realsense 相机，并能够正确读取到相机数据和 IMU 数据，配置方式同样参考上面两篇文章。

接下来在 ~/vins_gpu_ws/src/vins-fusion-gpu/src/VINS-Fusion-gpu/vins_estimator/launch/ 路径下创建一个 launch 文件

cd ~/vins_gpu_ws/src/vins-fusion-gpu/src/VINS-Fusion-gpu/vins_estimator/launch/
touch realsense_d435i.launch

在 launch 文件中输入以下内容

<launch>
    <node name="vins_estimator" pkg="vins" type="vins_node" output="screen" args="$(find vins)/../config/realsense_d435i/realsense_stereo_imu_config.yaml" />
    <node name="loop_fusion" pkg="loop_fusion" type="loop_fusion_node" output="screen" args="$(find vins)/../config/realsense_d435i/realsense_stereo_imu_config.yaml" />
</launch>

这样 launch 文件就配置完成了。

接下来创建三个终端，并 source 一下vins_gpu_ws工作空间（或者在~/.bashrc文件中激活，就不用每次都source了）

第一个终端输入

roslaunch vins vins_rviz.launch

第二个终端输入

roslaunch vins realsense_d435i.launch

第三个终端输入

roslaunch realsense2_camera rs_camera.launch

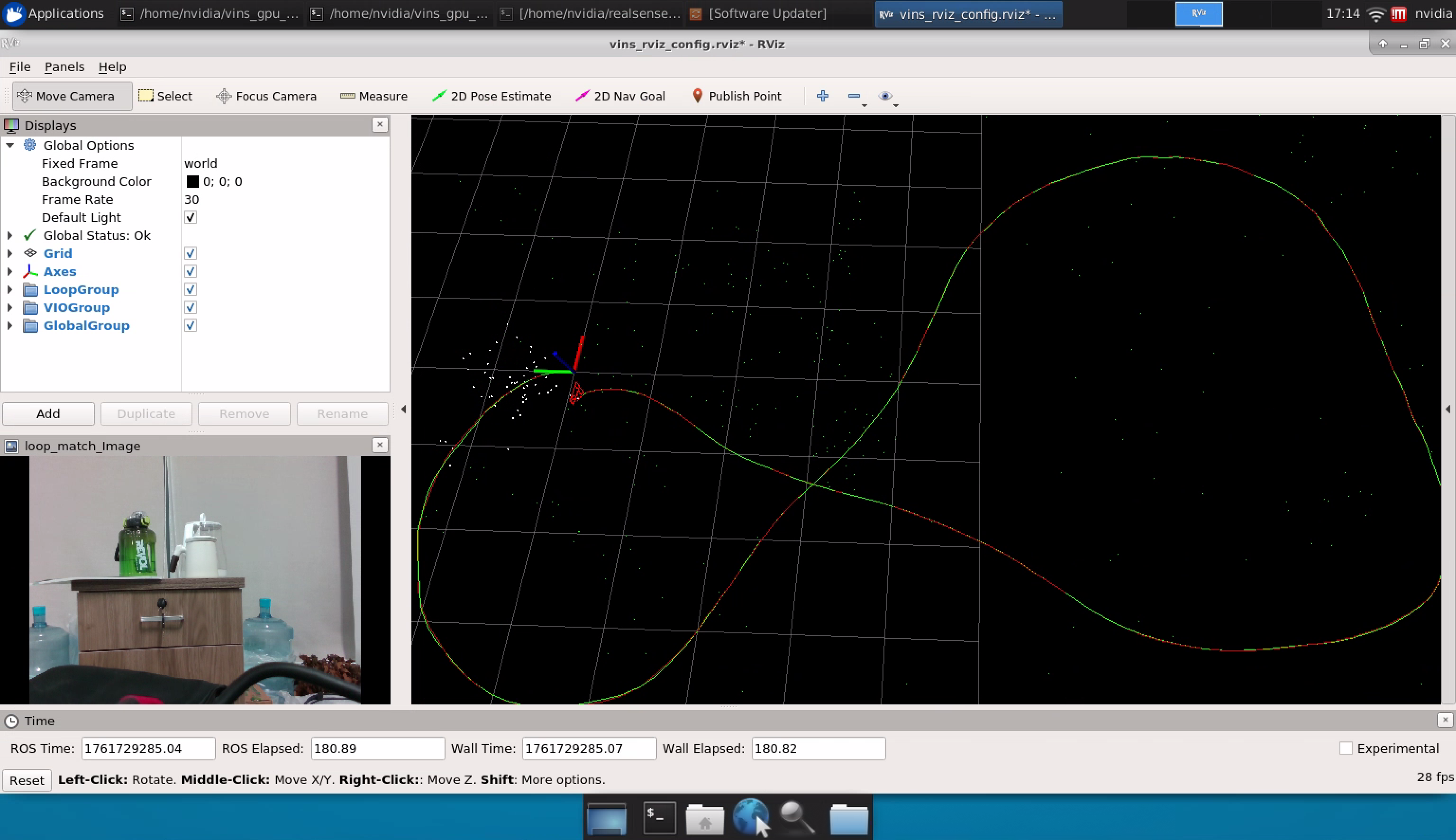

拿着无人机绕场第一圈，查看rviz轨迹：
在这里插入图片描述

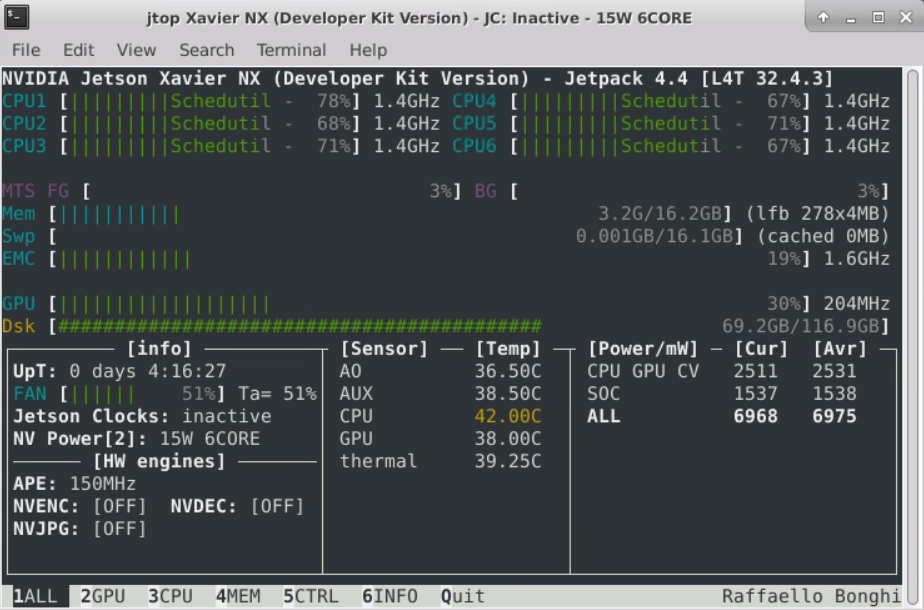

最后使用jtop命令检查，是否真的启用了GPU资源。
在这里插入图片描述

可以看到正在占用 GPU 资源，也就是说 VINS-Fusion-gpu 成功运行了。

此外，需要注意 VINS-Fusion-gpu 的特征追踪图片的显示方式与 VINS-Fusion 有所不同，VINS-Fusion-gpu 是将特征追踪图像单独显示出来的，而在 VINS-Fusion 中，特征追踪图像是集成在 rviz 中显示的，如果需要将特征追踪的图像显示在 rviz 中，可以参考下文：

Ubuntu 20.04 配置 VINS-Fusion-gpu + OpenCV 4.6.0-CSDN博客

至此，VINS-Fusion-gpu 的配置工作完成了。
