最近做一个项目需要驱动led屏幕，选取了tm1620来作为驱动芯片，原厂提供的代码有些问题，不能直接用，自己做了一些修改，使芯片可以正常的驱动

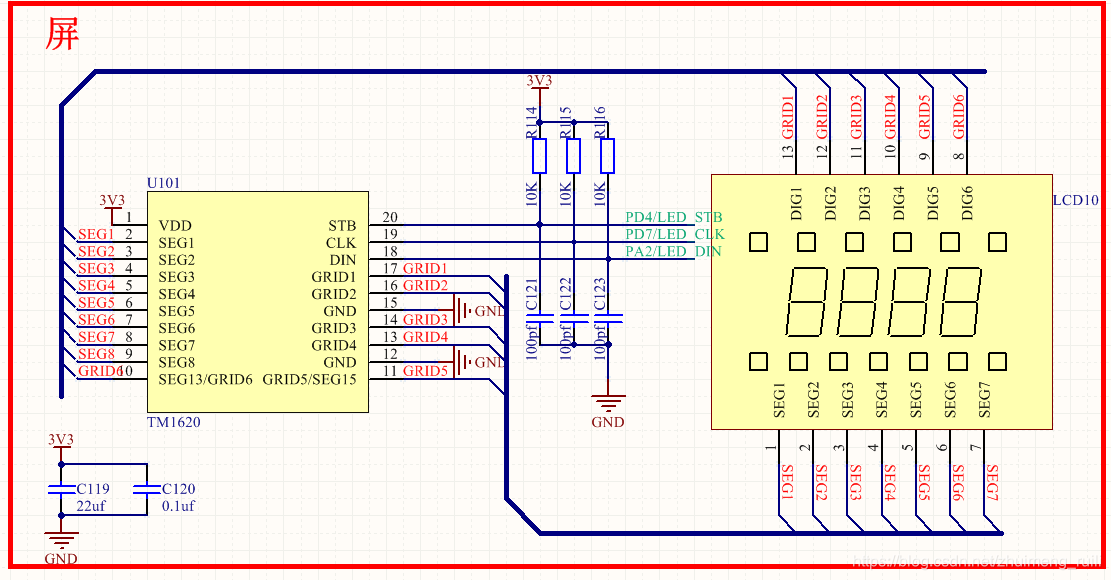

原理图如下

最终调试完成的协议为

具体的代码为

.h文件为

/********************************************************************************
文件名称：    	TM1620.h
作者    ： 	 Love My BaoBaoGao
版本    ： 	   V1.0
修改日期：    	2019.9.4
简要说明：   	TM1620驱动程序
******************************************************************************
 注意：

*******************************************************************************/
/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __HT1621_H
#define __HT1621_H

/* Includes ------------------------------------------------------------------*/
#include "Bsp_Head_File.h"

/* Exported types ------------------------------------------------------------*/
/* Exported constants --------------------------------------------------------*/
/* Exported macro ------------------------------------------------------------*/
/* Exported functions ------------------------------------------------------- */
#define HT1620_CS_PIN GPIO_PIN_4
#define HT1620_CLK_PIN GPIO_PIN_7
#define HT1620_DAT_PIN GPIO_PIN_2

#define HT1620_CS_PORT   GPIOD
#define HT1620_CLK_PORT  GPIOD
#define HT1620_DAT_PORT  GPIOA



#define CS_W_1()     GPIO_WriteHigh(HT1620_CS_PORT, HT1620_CS_PIN)
#define CS_W_0()     GPIO_WriteLow(HT1620_CS_PORT, HT1620_CS_PIN)

#define CLK_W_1()     GPIO_WriteHigh(HT1620_CLK_PORT, HT1620_CLK_PIN)//写1
#define CLK_W_0()     GPIO_WriteLow(HT1620_CLK_PORT, HT1620_CLK_PIN)//写0

#define DATA_W_1()     GPIO_WriteHigh(HT1620_DAT_PORT, HT1620_DAT_PIN)//写1
#define DATA_W_0()     GPIO_WriteLow(HT1620_DAT_PORT, HT1620_DAT_PIN)//写0


#define DATA_ReadBit()     GPIO_ReadInputPin(GPIO_DHT21_PORT,GPIO_DHT21_PIN) //读DQ上
#define DATA_Read()         GPIO_Init(GPIO_DHT21_PORT,GPIO_DHT21_PIN,GPIO_MODE_IN_FL_NO_IT) //浮动输入不带中断功能；

void TM1620_Gpio_Init(void);
void Led_Display(u8* data);


#endif	/* __HT1621_H */

/******************* (C) COPYRIGHT Simcotech *****END OF FILE****/

.c文件为

/********************************************************************************
文件名称：    	TM1620.c
作者    ： 	 Love My BaoBaoGao
版本    ： 	   V1.0
修改日期：    	2019.9.4
简要说明：   	TM1620驱动程序
******************************************************************************
 注意：

*******************************************************************************/
#include "main.h"
#define uchar unsigned char
#define uint  unsigned int
u8 show[12] = { 0xFF,0x00,0xFF,0x00,0xFF,0x00,0xFF,0x00,0xFF,0x00,0xFF,0x00};//初始化显示“HELLO”字符代码

uchar show_LED2[14];//显示寄存器数组

/******************************************************************************
函数名称：void TM1620_Gpio_Init(void)
功    能： 初始化led驱动引脚
参    数：无
返回值  : 无
作者    :             Love My BaoBaoGao
修改时间:          2018.12.15
******************************************************************************/
void TM1620_Gpio_Init(void)
{
	GPIO_Init(HT1620_CS_PORT,HT1620_CS_PIN,GPIO_MODE_OUT_PP_HIGH_FAST);
	GPIO_Init(HT1620_CLK_PORT,HT1620_CLK_PIN,GPIO_MODE_OUT_PP_LOW_FAST);
	GPIO_Init(HT1620_DAT_PORT,HT1620_DAT_PIN,GPIO_MODE_OUT_PP_LOW_FAST);
}
/******************************************************************************
函数名称：void Write_Byte(uchar wr_data)
功    能： 写入字节数据
参    数：无
返回值  : 无
作者    :             Love My BaoBaoGao
修改时间:          2018.12.15
******************************************************************************/
void Write_Byte(uchar wr_data)
{
     uchar i;
     CLK_W_1();
     nop();
	 nop();
	 CS_W_0();	   //给有效的片选信号（片选信号是低电平有效）
	 nop();
	 nop();
	 for(i=0;i<8;i++)//开始传送8位数据，每循环一次传送一位数据
	 {
	     CLK_W_0();
		 nop();
		 nop();
	     if(wr_data&0x01)
            DATA_W_1();
         else
            DATA_W_0();
         nop();
	     nop();
         wr_data >>= 1;//移位数据，低位在前!
	     nop();
	     nop();
	     CLK_W_1();
	     nop();
         nop();
         nop();
	   }
}

/******************************************************************************
函数名称：void TM1620_Show(uchar show_led[14])
功    能： 芯片显示写入
参    数：无
返回值  : 无
作者    :             Love My BaoBaoGao
修改时间:          2018.12.15
******************************************************************************/
void TM1620_Show(uchar show_led[14])
{
  uchar h;
  CS_W_1();
  CLK_W_1();
  DATA_W_1();
  Write_Byte(0x02);//显示模式设置，设置为6个GRID，8个SEG
  CS_W_1();
  Write_Byte(0x40);//写数据到显示寄存器，采用地址自动加一
  //CS_W_1();
  //Write_Byte(0x86);//灰度调节
  CS_W_1();
  Write_Byte(0xc0);//显示寄存器的00H单元开始
  for(h=0;h<12;h++)
  {
    Write_Byte(show_led[h]);//给显示寄存器送数据，
  }
   CS_W_1();
   Write_Byte(0x8f);//显示控制参数，点亮数码屏幕，亮度可以通过改变低三位调节
}
/******************************************************************************
函数名称：void Led_Display(void)
功    能： 显示内容写入
参    数：无
返回值  : 无
作者    :             Love My BaoBaoGao
修改时间:          2018.12.15
******************************************************************************/
void Led_Display(void)
{

   CS_W_1();
   DATA_W_1();
   CLK_W_1();
   TM1620_Show(show);//根据按键值，给显示寄存器送相应的显示数据
}

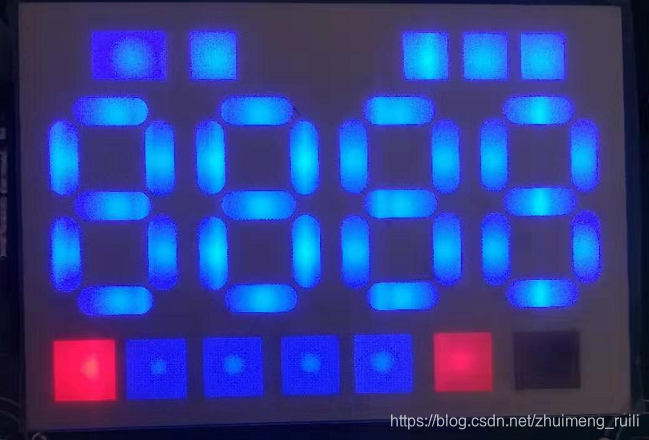

最终显示的效果为，将断码屏全部点亮

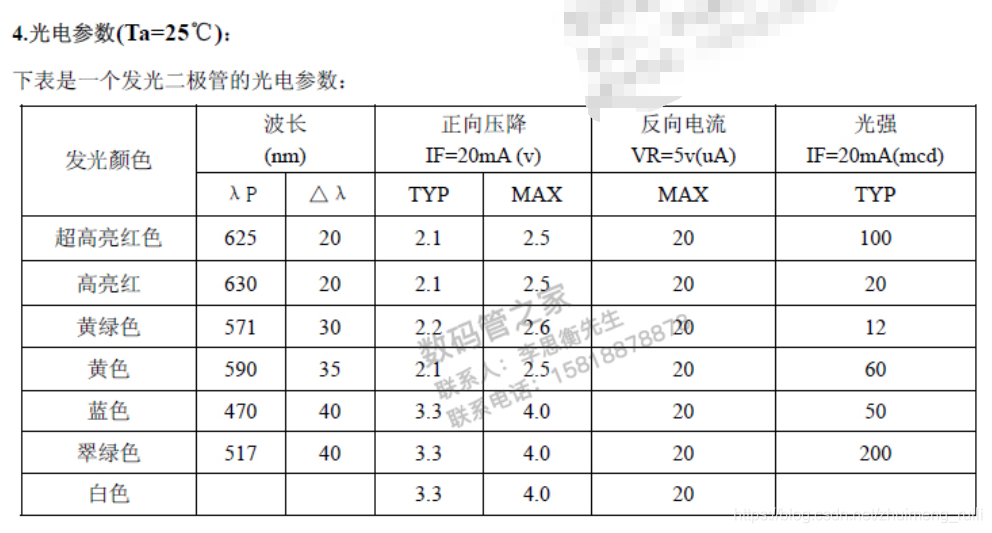

硬件上需要注意的一点是，不同颜色的灯正向压降不同，用电源直接点灯要注意电压的大小，不然容易导致数码管烧掉
