在其于圣何塞举办的“Advancing AI”活动上，AMD发布了其最新一代GPU Instinct MI350系列，并公布了未来AI加速器平台的激进路线图。基于先进的CDNA4架构构建的MI350系列，为苛刻的AI工作负载承诺了显著的性能提升。此次发布还预览了未来的Instinct产品线，彰显了AMD在AI硬件领域持续创新的承诺。

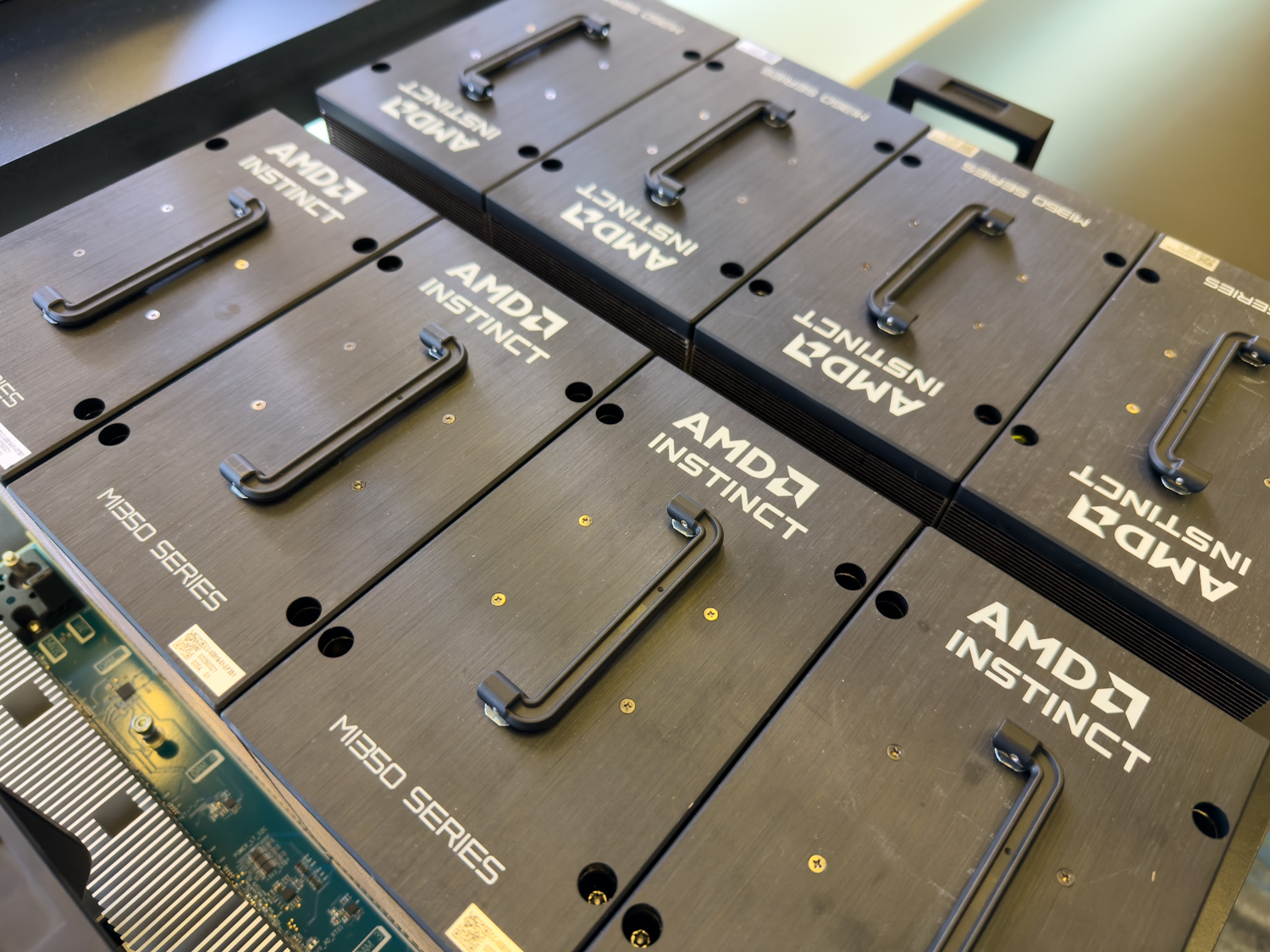

AMD Instinct MI350系列

由全新CDNA4架构驱动的AMD Instinct MI350系列，代表了AI计算的重大飞跃。专为AI工作负载设计的CDNA4架构引入了增强的矩阵引擎、对新数据格式的支持以及能效方面的关键改进。

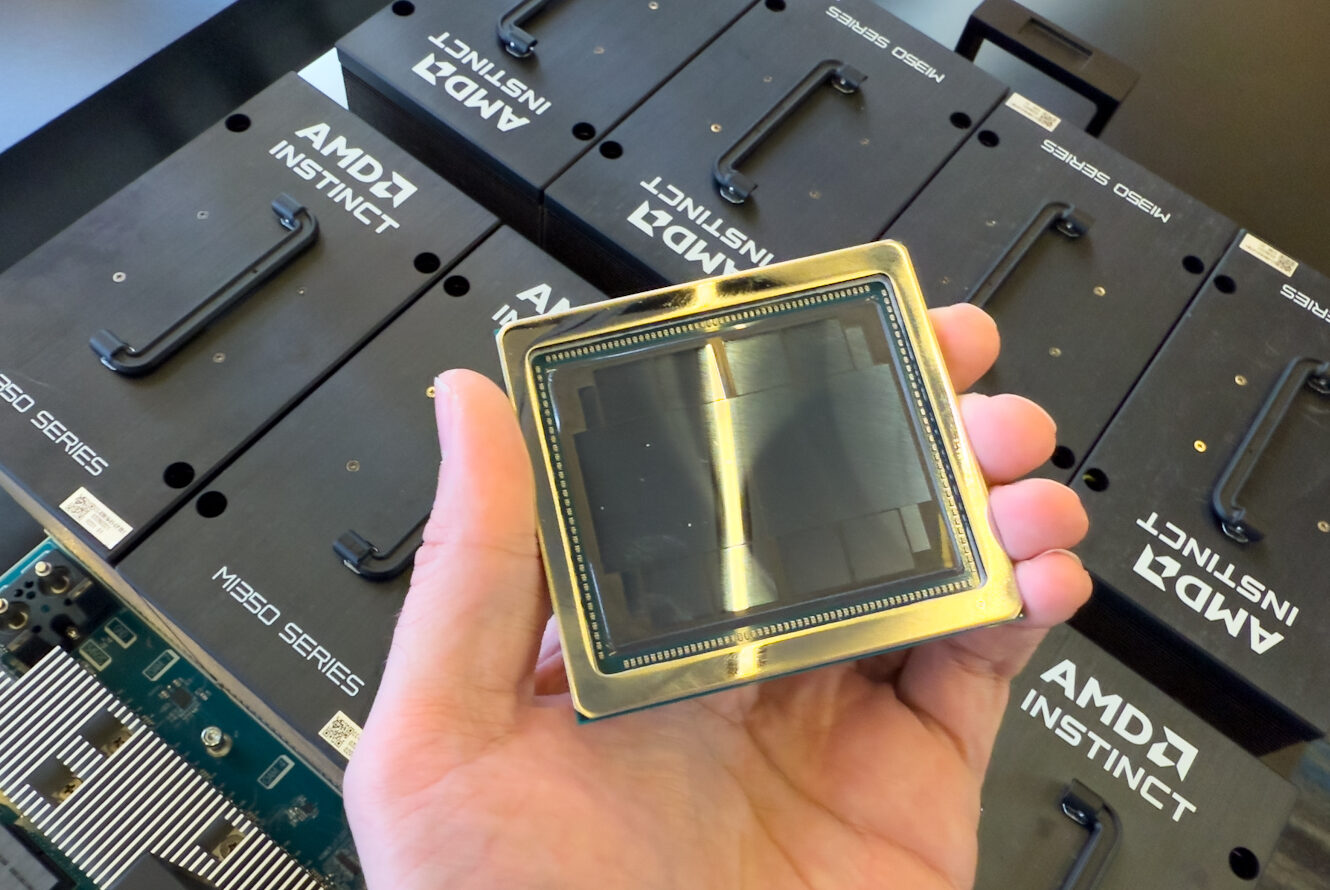

先进封装与小芯片架构：MI350的基石

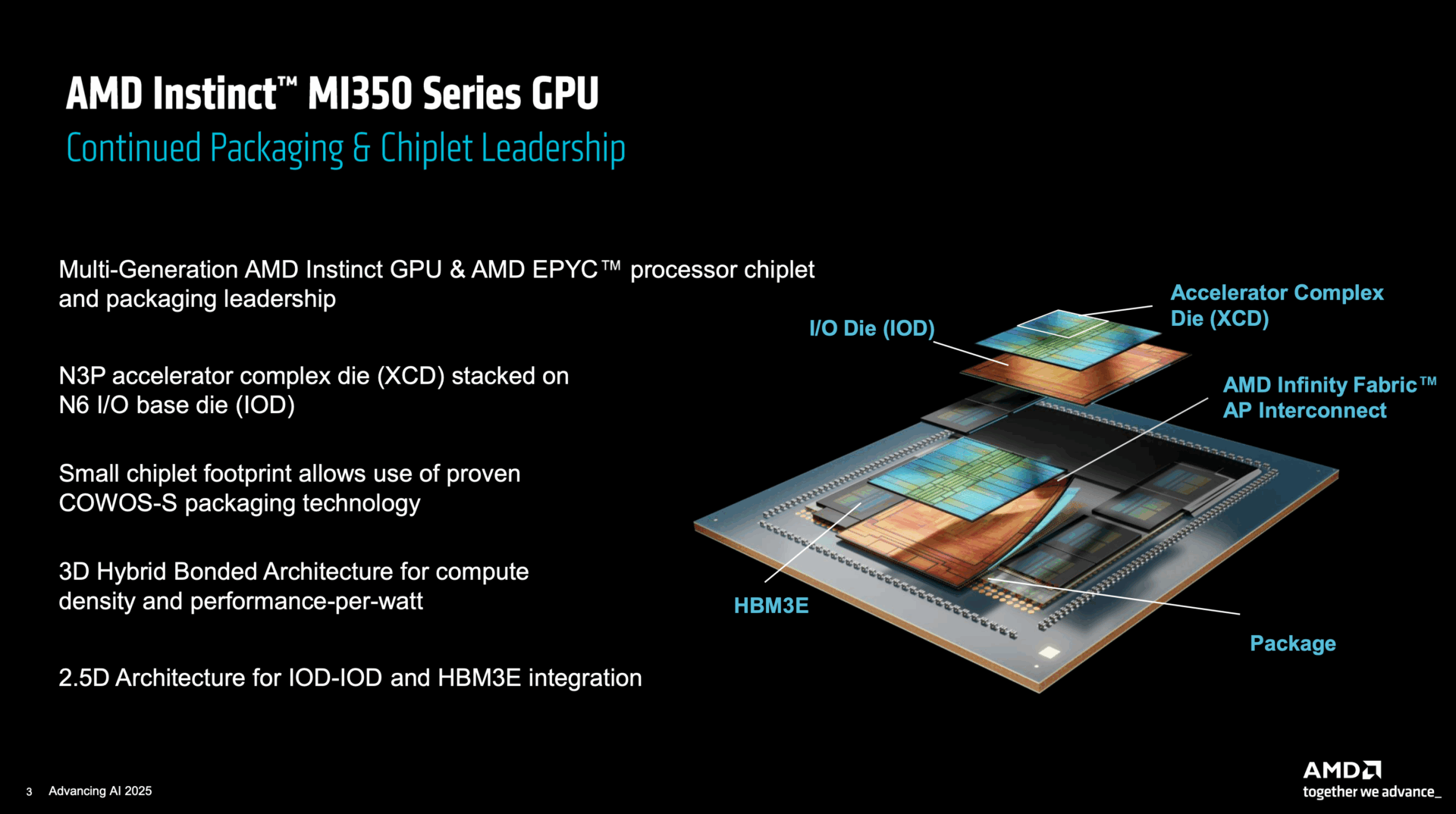

MI350系列基于AMD先进的3D小芯片封装技术构建，在MI300系列的基础上进行了关键增强。

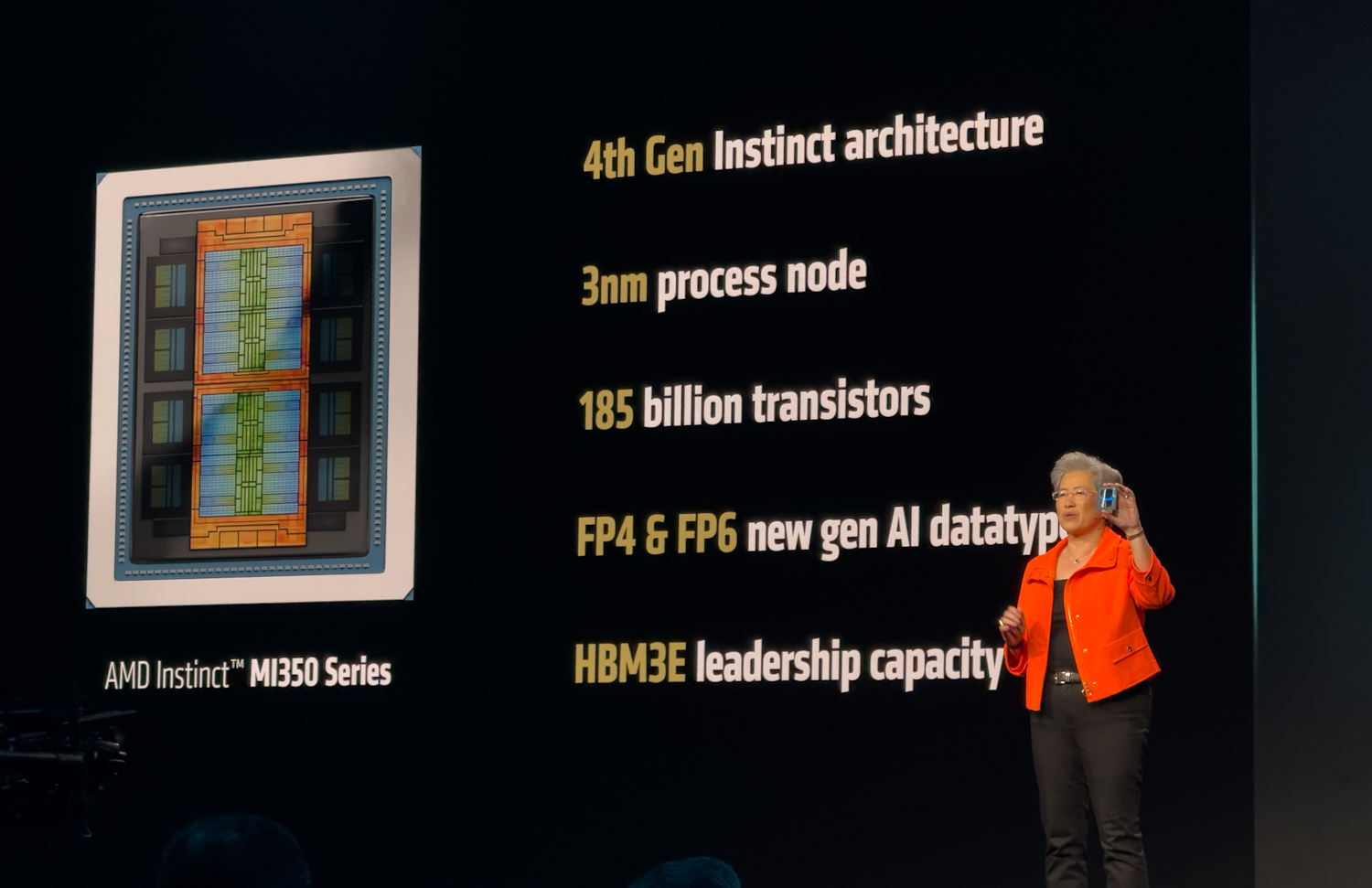

芯片设计与制造

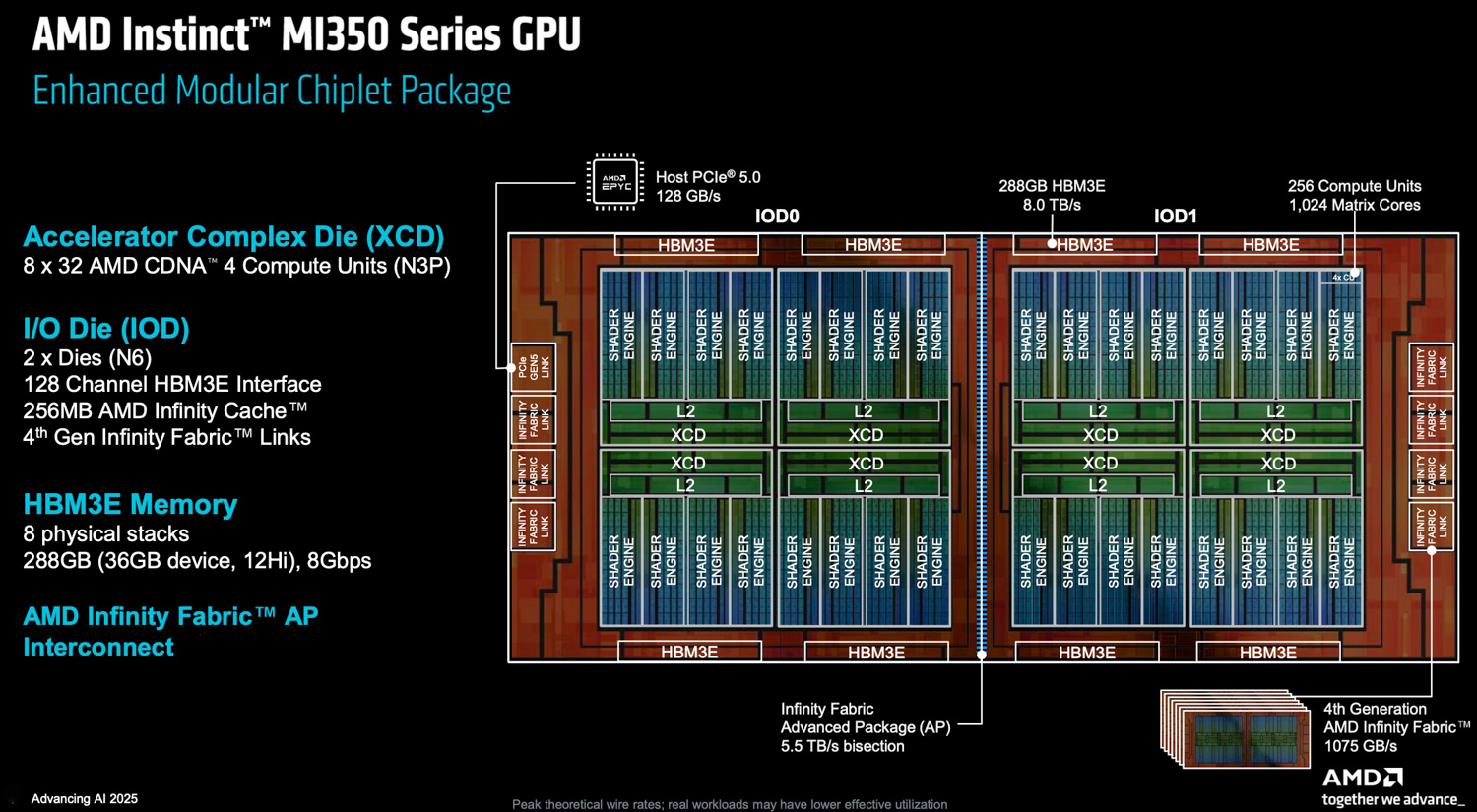

GPU封装的核心是八个加速器计算小芯片（XCD），即主要的计算引擎。这些XCD采用先进的3nm Node 3+工艺节点制造，相比MI300系列使用的5nm技术有所升级，显著提高了能效。每个XCD包含四个着色器引擎，每个引擎包含八个活动的CDNA4计算单元（CU），最终每个XCD拥有32个CU，整个加速器总计256个CU。

辅助XCD的是两个I/O芯片（IOD），比MI300系列的四个IOD有所减少。这些采用6nm级工艺制造的IOD负责内存访问、I/O操作和小芯片间通信。这种精简的双IOD设计，结合更宽的内部互连，在降低功耗的同时保持了带宽目标。

物理集成与逻辑统一
物理组装涉及将XCD和HBM3E内存堆栈安装在Chip-on-Wafer-on-Substrate (CoWoS) 中介层上。此设计的一个关键方面是XCD与位于其下方的IOD之间的混合键合（Hybrid Bonding）。这种3D混合键合技术在计算小芯片和I/O小芯片之间创建了极其密集、高带宽的互连，远超传统的2.5D结构，这对于为高功耗的XCD高效供应数据至关重要。此外，这种先进的3D集成有助于减小整体GPU尺寸，可能提高制造良率和运行可靠性。

尽管采用复杂的小芯片构造，MI350在逻辑上仍作为单个统一的GPU运行。每个XCD构成一个加速器计算复合体（Accelerator Compute Complex），配备全局资源，包括一个命令处理器和一个4MB的L2缓存。

增强的内存子系统
为了充分供应强大的CDNA4核心，MI350系列的内存子系统进行了大幅升级。它配备了八个HBM3E内存堆栈，为每个GPU提供总计288GB的容量。每个36GB的堆栈由12层高的24Gbit器件组成，以HBM3E的满速8Gbps/引脚运行。

该架构还保留了AMD的Infinity Cache，这是一个位于HBM和Infinity Fabric/L2缓存之间的关键内存端缓存。该缓存包含128个通道，每个通道由2MB缓存支持，整个GPU总计256MB。为了在更低功耗下提升带宽传输效率，AMD加宽了IOD内的片上网络总线，并在降低的电压下运行。这种优化降低了每比特能耗，使MI350系列能够实现比前代MI300系列高约1.3倍的单位功耗内存带宽。

此外，为了有效管理庞大的288GB物理内存，通用转换缓存（UTC，类似于CPU的转换后备缓冲器TLB）得到了显著增强。MI350系列在UTC L1和L2中引入了更精细的页面大小控制，并增加了容量。这些改进允许更大的TLB覆盖范围（reach）和更高效的虚拟内存管理。

Infinity Fabric增强
AMD的Infinity Fabric技术仍然是MI350可扩展性和GPU间通信性能的核心。连接两个IOD的Infinity Fabric AP链路（bisectional bandwidth）已大幅提升至5.5TB/s，促进了GPU两半之间的高效数据移动。

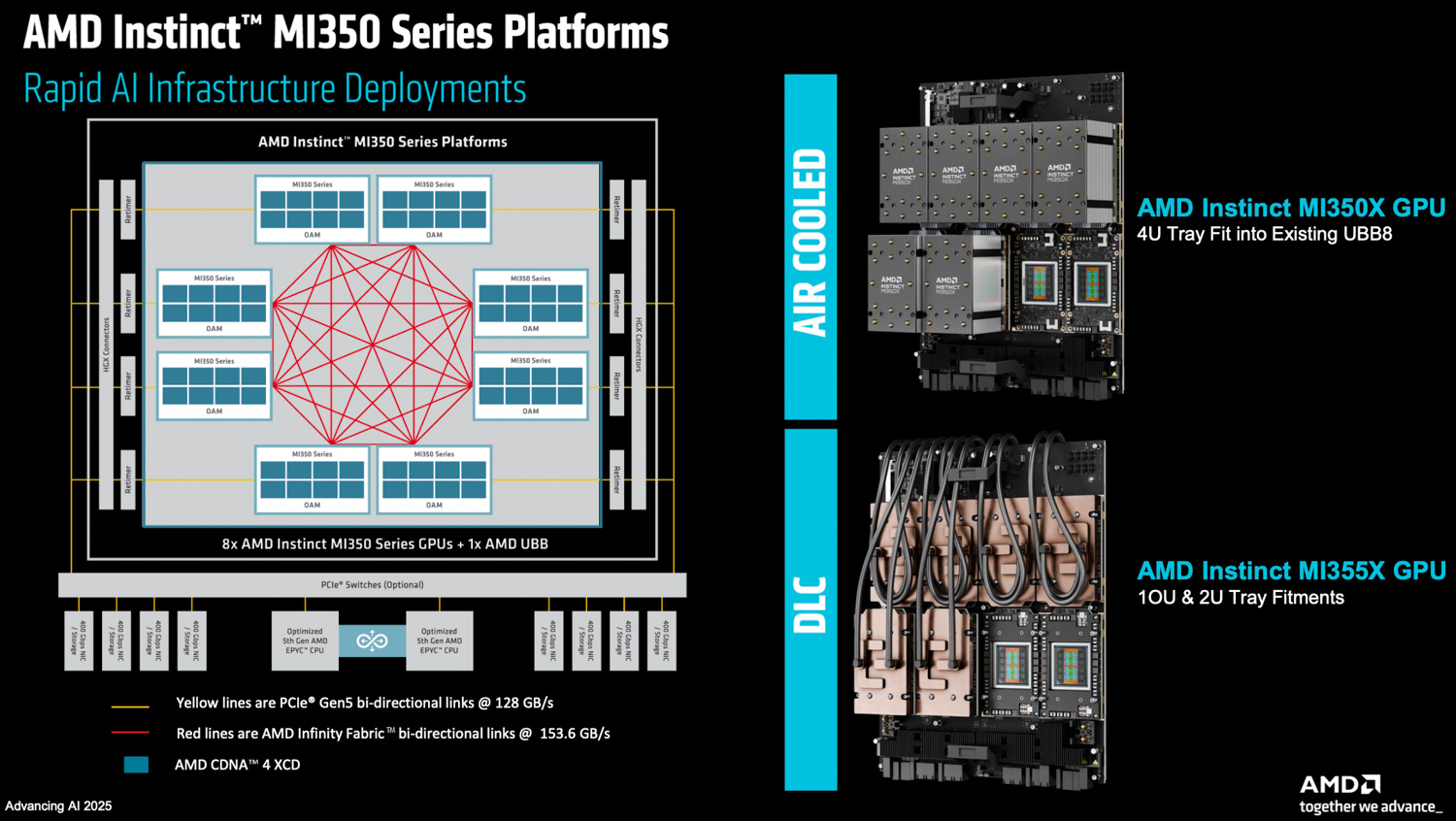

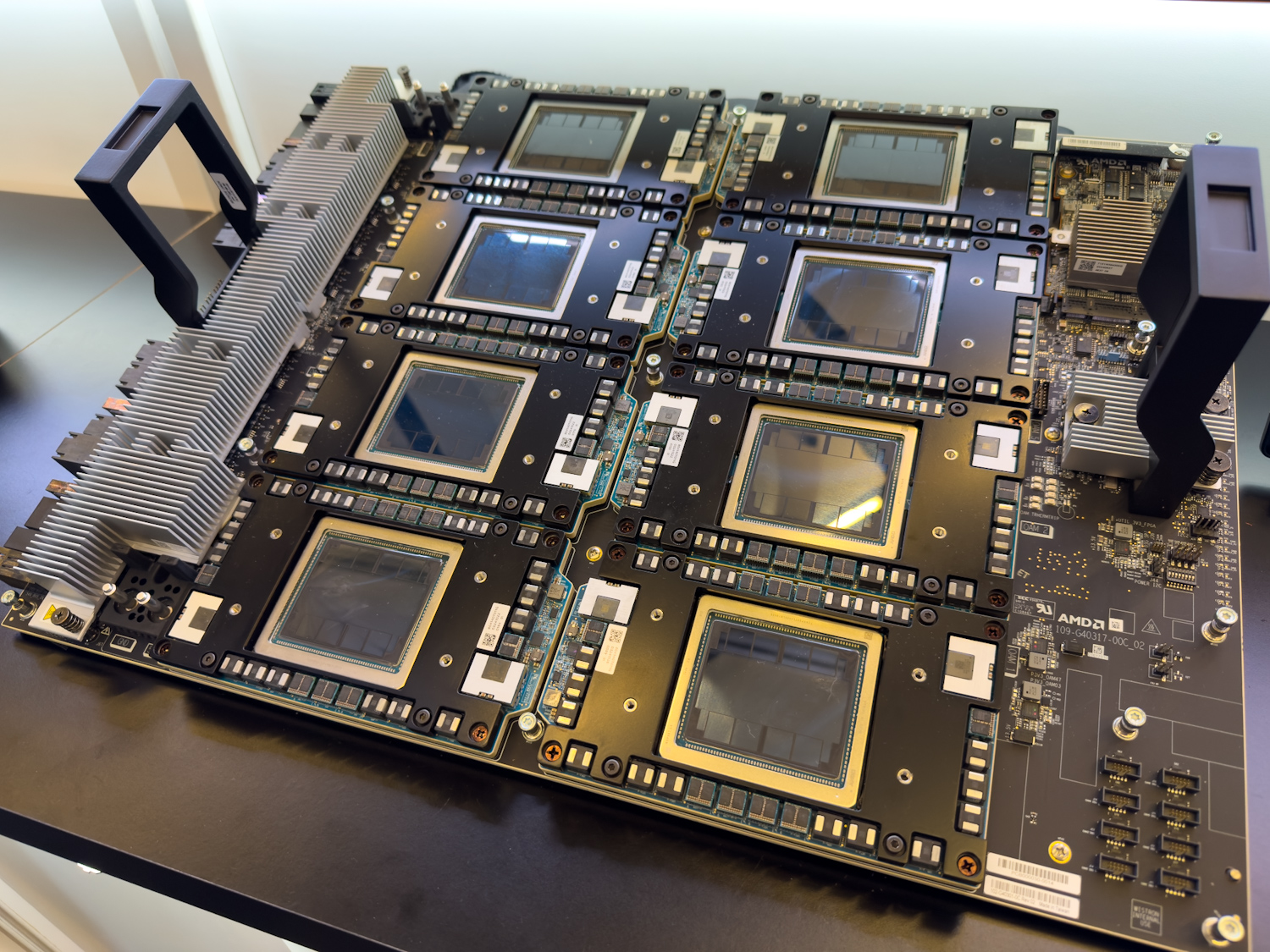

对于外部通信，每个MI350 GPU具有七个Infinity Fabric链路，支持在诸如8-GPU UBB 2.0平台等配置中进行直接的GPU到GPU连接。这些链路以每引脚38.4Gbps的速度运行。在8-GPU OAM设置中，此配置为每条链路在每个方向上提供约153.6 GB/s的bisectional带宽。AMD还在这些外部链路上改进了数据打包和压缩技术，以提高有效传输带宽。在内部，Infinity Fabric确保所有XCD都能通过两个IOD对整个HBM3E内存空间进行完全、细粒度的交错访问，向计算单元呈现为单个、扁平、统一的资源。

CDNA4计算核心架构
作为MI350处理能力的核心，专为AI量身定制的CDNA4计算单元（CU）经历了重大的架构重构。

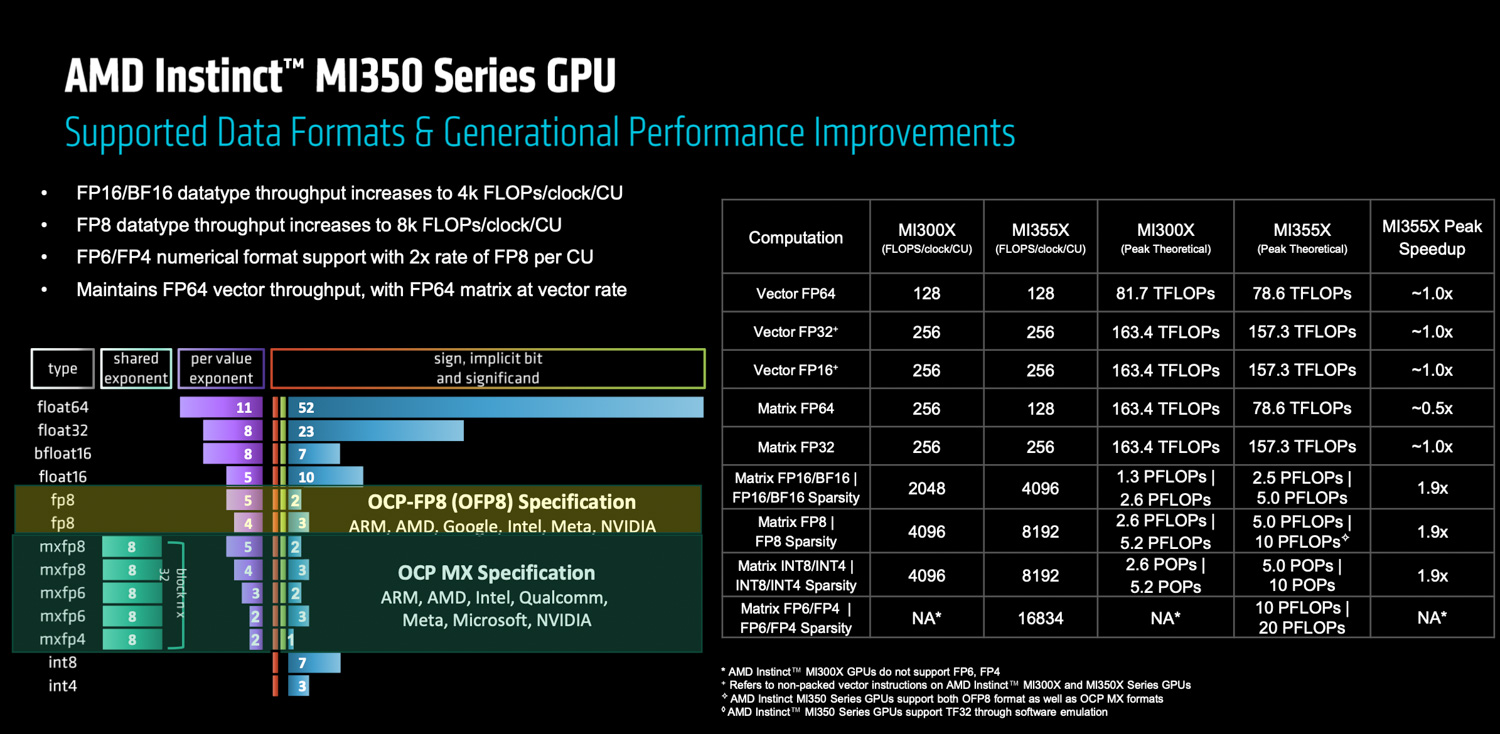

矩阵数学能力得到大幅提升：与MI300相比，MI350的CU在16位（BF16, FP16）和8位（FP8, INT8）运算上的每CU吞吐量提高了2倍。MI350系列还引入了对OCP MX规范指定的微尺度格式（micro-scale formats）的硬件支持，特别是FP6和FP4，它们按比例从FP8缩放而来。值得注意的是，AMD的实现使FP6能够以与FP4相同的计算速率运行。这一战略决策使AMD在FP6（一种具有AI训练潜力的新兴格式）领域处于领先地位。此外，新增了一个向量ALU（算术逻辑单元），支持2位运算并能够将BF16结果累加到FP32，从而提高了某些低精度向量运算的吞吐量。

为了支持这些增强的张量吞吐量，每个CU的本地数据共享区（LDS）大小有所增加，并且新增的功能增强了从全局内存加载数据到LDS的带宽。认识到在Softmax和注意力机制等操作中可能存在的瓶颈，超越函数（transcendental functions）的吞吐量也随着张量核心的改进而同步提高。

其他几项架构增强提升了性能和灵活性：
●硬件支持的随机舍入（Stochastic Rounding）： 通过注入随机性，减轻从FP32向下转换到低精度格式时的偏差。
●逻辑运算符3（LUT3）指令： 为程序员实现自定义三输入逻辑操作提供了更大的灵活性。
●新的Min-Max运算符： 使程序员能够在比较过程中控制NaN（非数值）传播，可以选择传播NaN值或选择非NaN浮点数，从而有助于实现稳健的AI数据管理。

尽管AI是主要焦点，MI350系列仍保留对64位浮点（FP64）运算的支持（在向量和矩阵单元中）。然而，与MI300的一个关键区别在于，在MI350上，矩阵FP64运算的速率与向量FP64单元相同，这实际上是MI300 FP64矩阵速率的一半。

最后，更高的HBM3E带宽和略微减少的CU数量（MI350X/355X为256个，MI300X为304个）的结合，意味着MI350系列中的每个CU都能获得更高的每时钟周期全局内存带宽。这对于加速GEMM密集型（通用矩阵乘法）运算和带宽受限的向量算术至关重要。

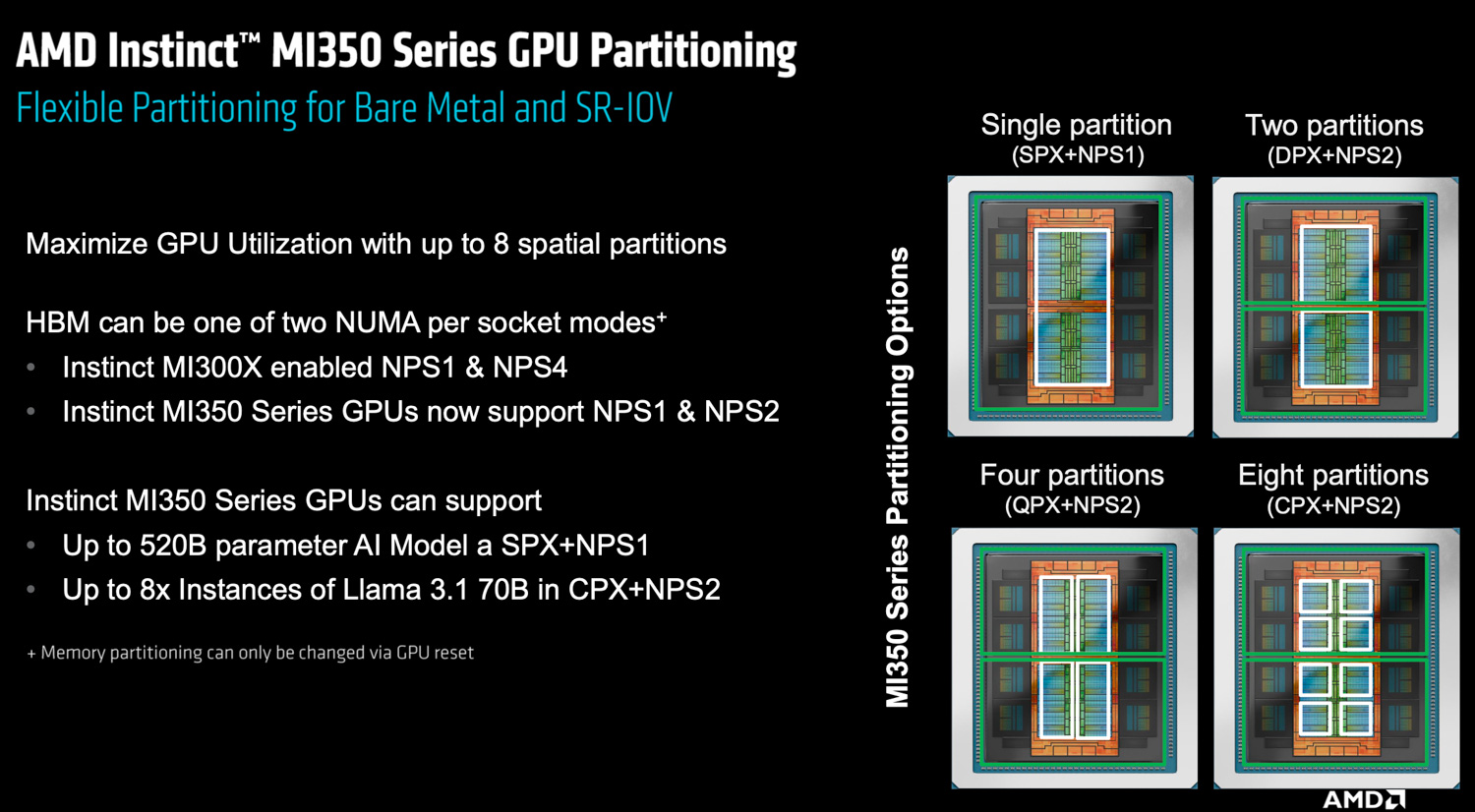

灵活分区：NPS与计算分区
AMD MI350系列具有增强的分区功能，提供对其庞大资源的高度灵活分配，以最大化跨多样化工作负载的利用率和效率。

对于内存管理，MI350提供两种主要的NUMA（非均匀内存访问）模式：
NPS1： 通过在所有八个HBM堆栈上进行数据访问交错，将整个288GB HBM3E内存视为单个统一的NUMA域。
NPS2： 将内存划分为两个独立的NUMA域，每个域对应一个IOD及其关联的四个HBM堆栈。在NPS2模式下，每个IOD内部的内存访问保持细粒度交错，但在IOD之间变为粗粒度（coarse-grained）。这种模式，特别是在与计算分区结合时，可以针对空间局部性（spatial locality）进行优化。

值得注意的是，AMD选择不在MI350上支持NPS4模式（这在MI300上是可用的）。该决定源于新架构中两个IOD内部更紧密的内存耦合，这削弱了进一步内存细分的潜在性能优势。

在计算方面，GPU 可以配置为在几种模式下运行：
SPX (单分区执行 - Single Partition Execution)： GPU作为单个强大的引擎运行，通常与NPS1内存模式一起使用。
DPX, QPX, OPX (双/四/八分区执行 - Dual/Quad/Octal Partition Execution)： GPU可以被划分为两个、四个甚至八个独立计算分区。

这些计算分区可以与NPS1或NPS2内存配置配对，但有一个约束：计算分区的粒度必须至少与内存分区一样精细或更精细（例如，SPX模式与NPS2内存分区不兼容）。

这些多功能的分区选项在裸机部署和通过SR-IOV（单根I/O虚拟化）中都得到支持，使其成为虚拟化、多租户环境的理想选择。例如，在云或数据中心环境中，单个MI350 GPU可以被逻辑分段以同时服务于多个用户或应用程序。每个租户获得专用的内存和计算资源切片，确保服务质量和安全性，这对于不同虚拟机需要隔离访问GPU硬件的场景尤其有价值。

MI350X 对比 MI355X：针对不同部署量身定制

MI350系列推出了两个主要变体，以满足不同的部署需求和热设计功耗（TDP）：

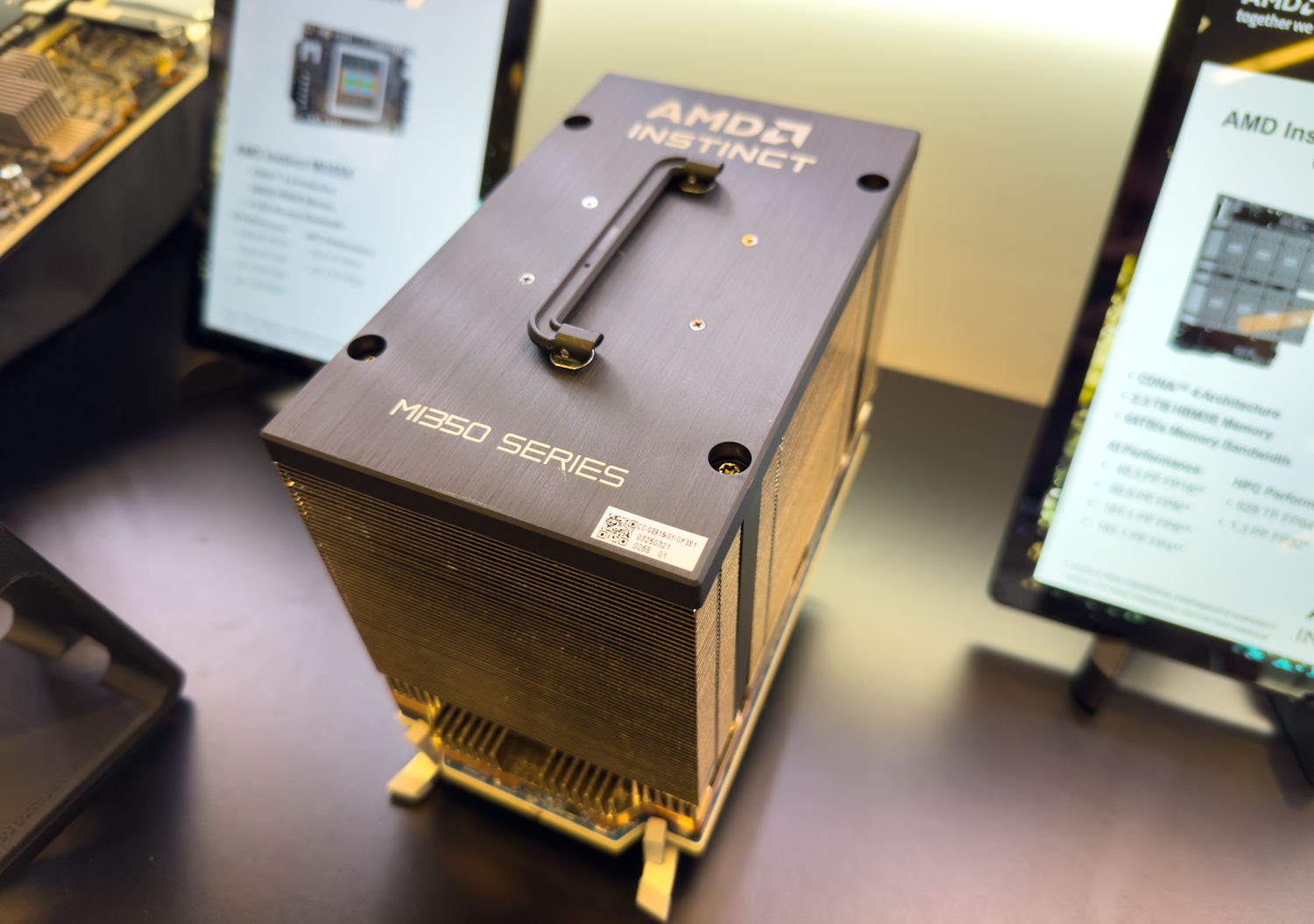

●I350X：该变体设计用于较低功耗，热设计功耗（TDP）最高为1千瓦（1000W）。它支持风冷部署，在现有数据中心基础设施中提供更广泛的兼容性。
●I355X：在高达1.4千瓦（1400W）的系统功率（TDP）下运行，主要面向液冷部署，使其能够提供最大性能。

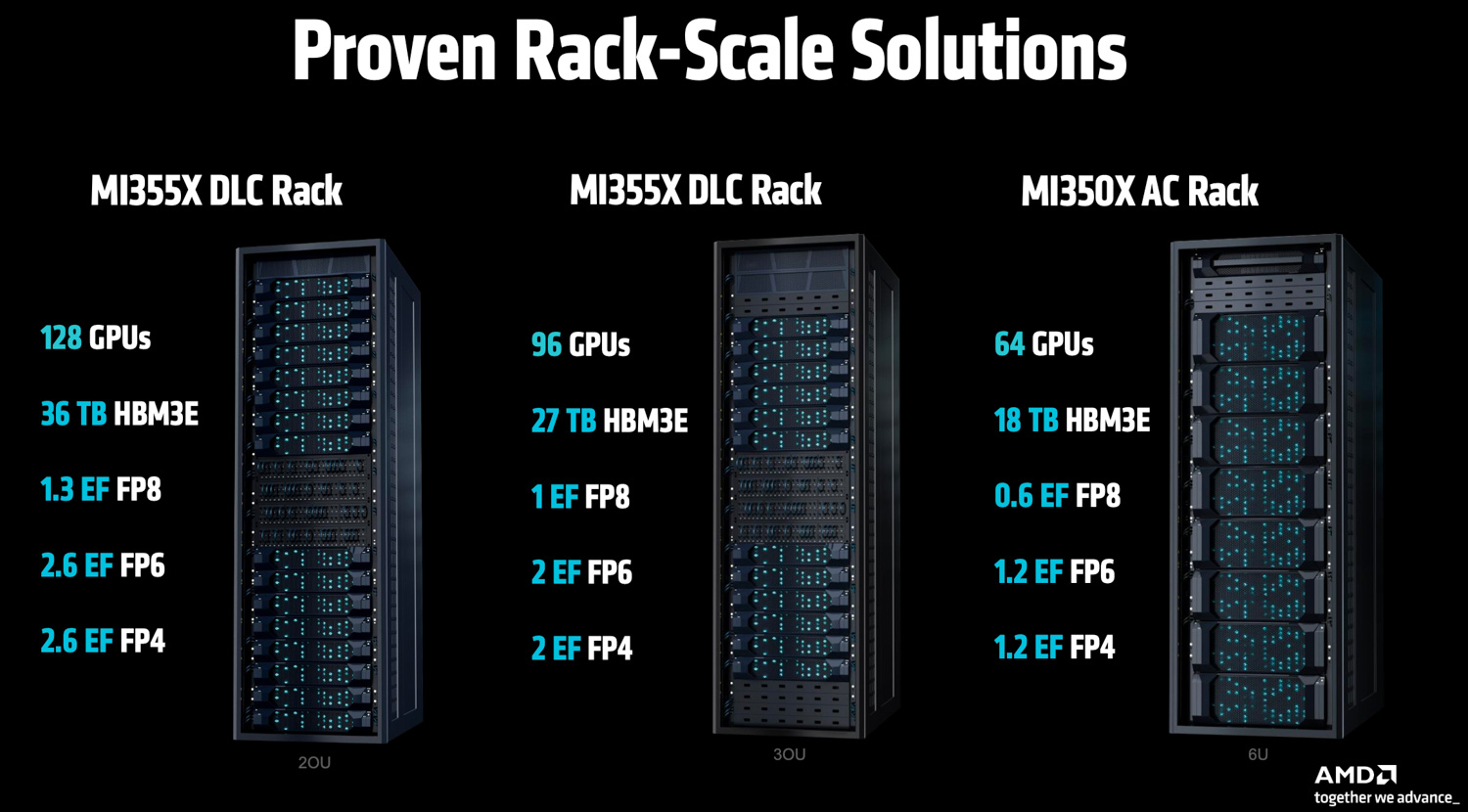

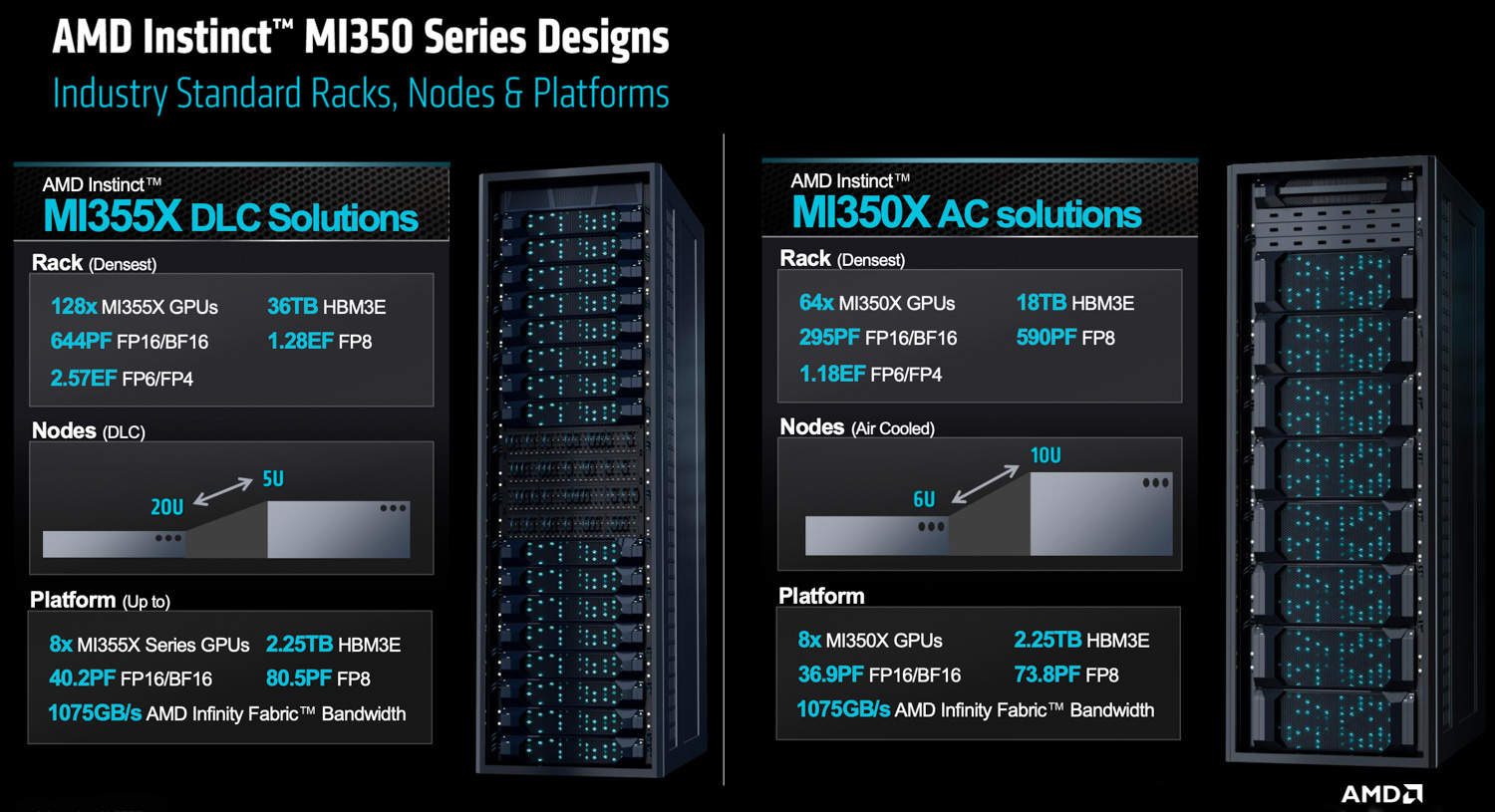

虽然两者基于相同的基础硬件，但MI355X更高的运行功率范围允许其维持更高的时钟频率。这转化为在实际端到端工作负载中相比MI350X大约20%的性能优势。这些加速器提供三种经过验证的机架配置。

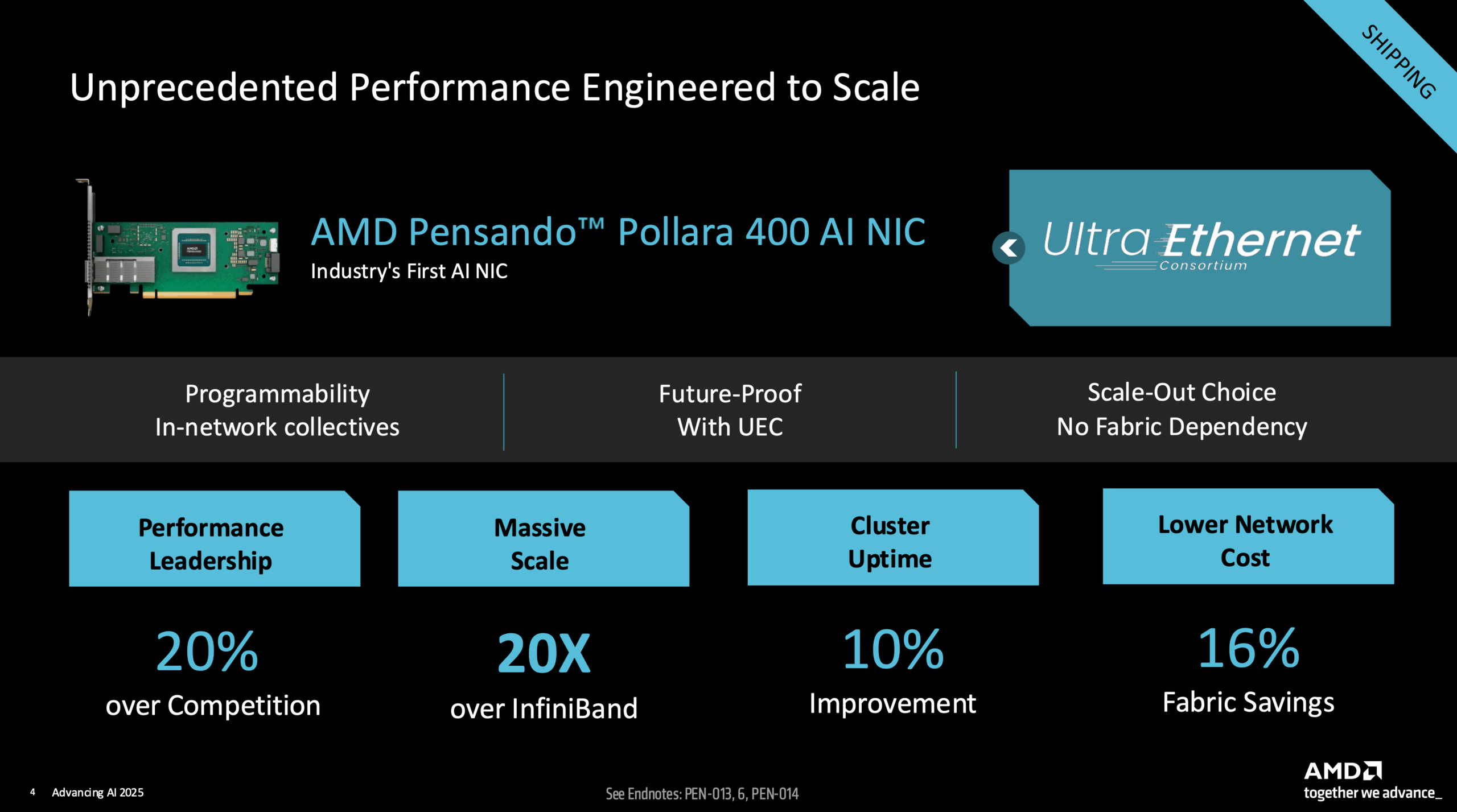

AMD Pensando Pollara 网络

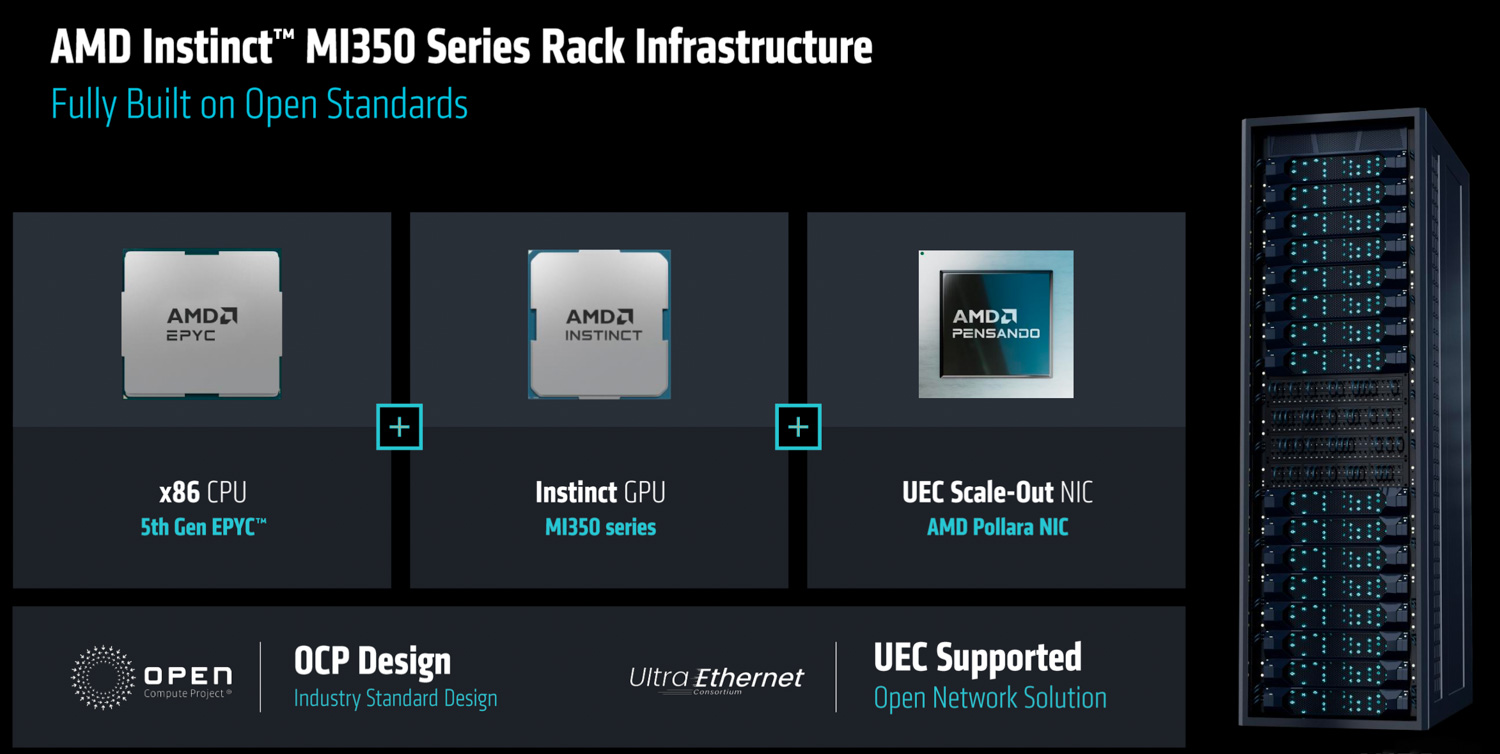

除了新的GPU，AMD还深入介绍了其Pollara网络解决方案，展示了旨在满足大规模人工智能系统日益增长需求的重大架构进步。基于AMD收购Pensando技术构建的Pollara 400 AI NIC（网络接口卡），为AI网络结构引入了新水平的可编程性和智能。

Pollara 创新的核心在于其可编程架构。与固定功能硬件不同，Pollara NIC具有一个P4可编程的MPU（报文处理单元）核心。这种设计至关重要，因为AI网络需求瞬息万变，新协议、传输机制和遥测需求不断涌现。可编程性使Pollara NIC能够通过软件更新进行适配，允许部署自定义流量管理方案、新颖的负载均衡算法和定制的拥塞控制机制，而无需更换硬件。这种灵活性对于未来验证AI数据中心并快速响应工作负载的不断演进特性至关重要。

为了解决常见的网络瓶颈，Pollara 引入了多播。对于GPU到GPU的通信，来自单个连接的数据可以同时分布在多个物理网络链路上。这种方法提高了整体网络利用率和吞吐量，防止任何单一路径上的拥塞。NIC本身管理这种分发的复杂性，包括对可能乱序到达目的地的数据包进行重新排序。
通过选择性确认重传来提高网络效率。

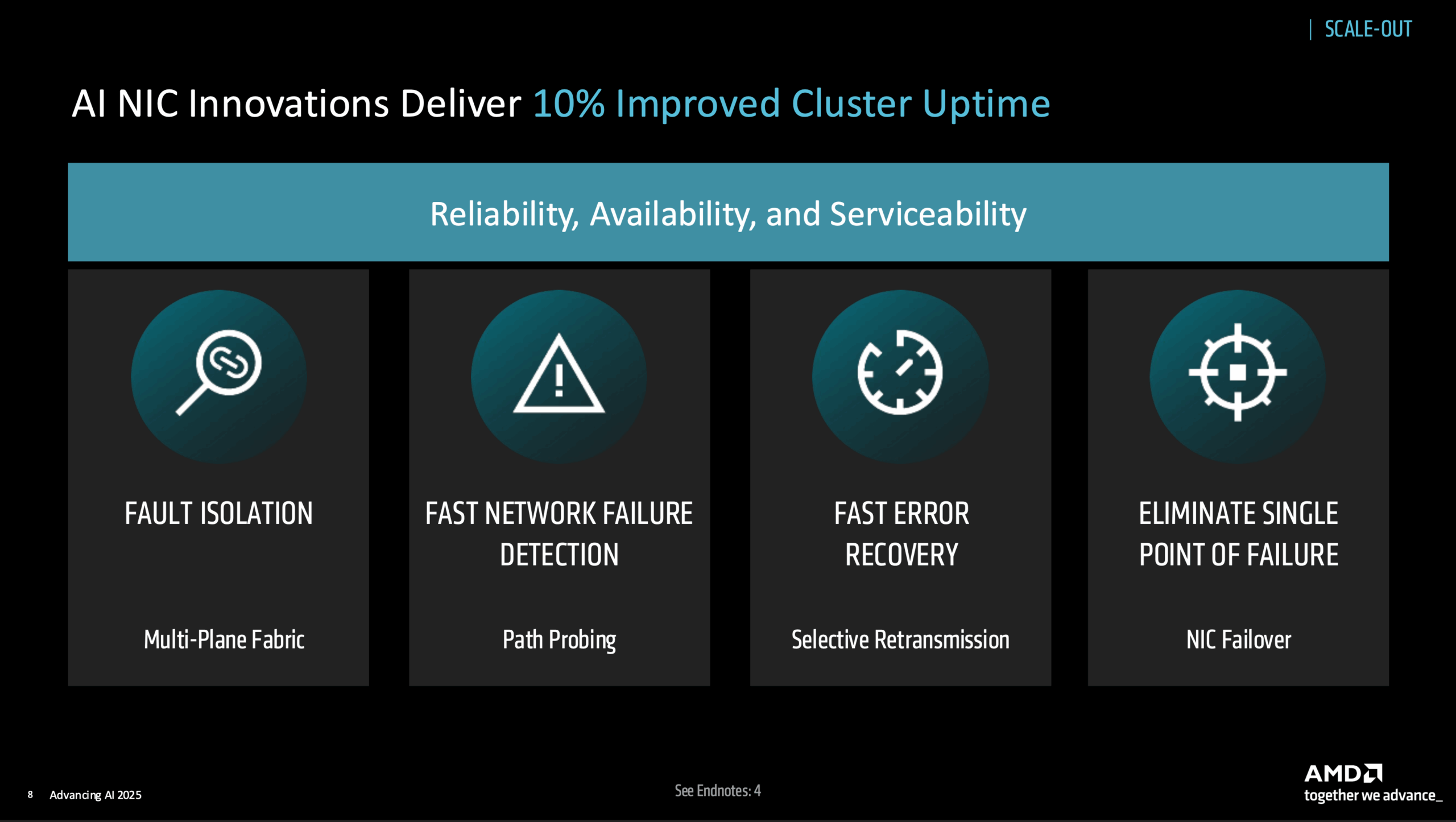

在传统网络中，丢失单个数据包可能导致大量数据序列的重传。Pollara则采用更精确的方法，仅重传丢失的数据包。这显著减少了网络上的冗余数据，提高了有效带宽。Pollara网络解决方案还设计用于在各种网络环境（包括有损连接）中稳健运行。它结合了复杂的、可编程的、路径感知（Path-Aware）的拥塞控制。这种能力减少了对完美无损网络结构的依赖，后者在现代化AI集群所需的庞大规模下实施和维护既复杂又昂贵。

AMD 还是 Ultra Ethernet Consortium 的积极参与者，贡献并实施其标准。UEC旨在定义针对AI优化的下一代以太网，专注于高效的负载均衡、增强的可靠性和AI特定的拥塞控制。遵守这些开放标准促进了互操作性并培育了更广泛的生态系统。

Pollara技术被设计为在AMD更广泛的平台内协同运行，实现跨CPU、GPU和NIC组件的协同创新。这包括诸如集合操作卸载（Collective Operation Offload）能力，即NIC处理特定的网络密集型通信任务（那些不需要GPU计算的任务）。这释放了GPU资源用于其主要处理任务。

ROCm 7：面向先进AI的开放软件生态系统

支撑这些硬件创新的是ROCm 7的发布，这是AMD开放软件平台的最新演进，旨在最大化性能和可访问性。计划于今日（发布会当天）进行公开预览，并于8月全面发布。AMD报告称，ROCm 7与其前身相比，在现有硬件上的推理和训练性能实现了惊人的3倍至3.5倍提升。
对于企业客户，AMD正在推出ROCm AI Enterprise这是一个全面的套件，为大规模部署提供集群管理、MLOps和应用程序构建工具。
同时，AMD通过一个新的开发者云（Developer Cloud）个体开发者提供访问权限，并提供免费的GPU积分以鼓励实验。
这种提升可访问性的努力更进一步，ROCm 7正式将支持扩展到客户端设备，包括运行Windows的笔记本电脑和工作站，确保开发者可以在整个AMD生态系统上无缝构建和测试AI应用程序。

未来路线图

AMD致力于快速、每年一轮的创新周期，其产品路线图已延伸至MI350系列之后。

AMD正在开发将成为Helios（一个完全集成的机架级解决方案）核心的MI400系列，计划2026年发布。该平台专门设计用于训练尖端AI模型和管理大规模分布式推理任务。Helios系统将是一个集成的AMD平台，包含代号为Venice未来EPYC CPU、Instinct MI400 GPU和下一代Pensando网络（具体为Vulcano 800G AI NIC。一个全面的ROCm软件栈，包括用于自动化部署和管理的专用Fabric Manager也将是该解决方案的一部分。强调开放标准，Helios机架将符合OCP（开放计算项目）规范。它将利用超级以太网（Ultra Ethernet - UEC）机架间扩展网络，并引入超级加速器链路（Ultra Accelerator Link - UAL 1.0）于单个机架内的向上扩展（Scale-up）通信。

Instinct MI400 GPU本身专为极大规模AI应用而打造。初步规格显示出令人印象深刻的能力，包括40 PetaFLOPS的FP4性能和20 PetaFLOPS的FP8性能。每个GPU预计配备432GB的HBM内存，提供约20TB/s的HBM内存带宽，并将提供300 Gb/s的向外扩展（Scale-out）带宽。

作为GPU的补充，Vulcano 800G AI NIC将支持UEC并兼容UAL以及PCIe Gen6。UAL将提供PCIe Gen6两倍的带宽。预计该NIC将为每个GPU提供相比早期Polara（应为Pollara）代高达八倍的向外扩展带宽。

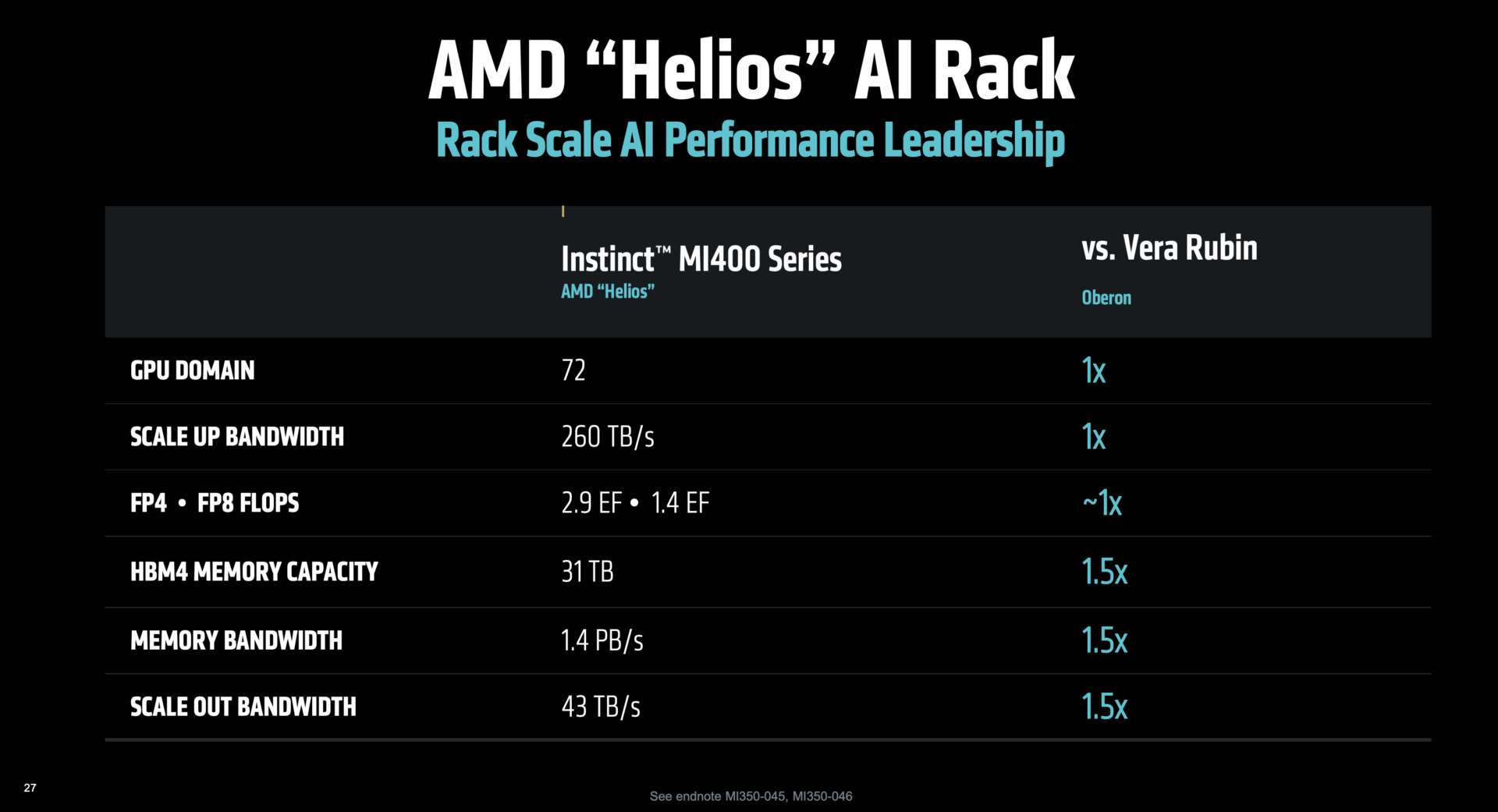

AMD对Helios机架解决方案设定了雄心勃勃的性能目标，预计其在最先进的前沿模型上相比MI355提供高达十倍（10x）的AI性能提升。针对2026年的Vera Rubin（可能指代竞争对手平台），Helios旨在提供有竞争力的原始FLOPS、高出50%的HBM容量、高出50%的HBM内存带宽以及高达50%的向外扩展带宽。

2027 年，AMD 将推出其下一代 EPYC Verano CPU 和 Instinct MI500 系列。EPYC Verano CPU 可能会使用 Zen 6 的升级版本或下一代 Zen 7 核心架构，因此我们将以非常快的速度看到数据中心和 AI 方面的更新，类似于 NVIDIA 现在在标准和“Ultra”产品上所做的。这些将用于为下一代 AI 机架提供动力，并将颠覆性地提升整体性能。
