产品介绍

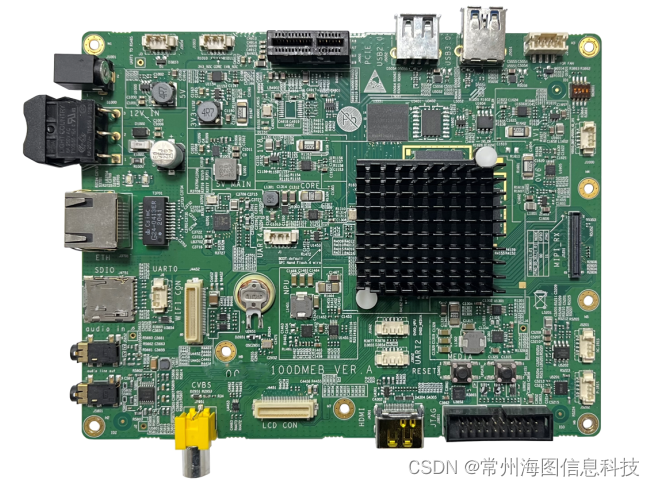

HT-SD3403标准开发板是常州海图电子科技有限公司推出的一款基于HT-SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。

性能与应用介绍

HT-SD3403处理器核心具有四核ARM Cortex-A55@ 1.2GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HT-SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。

HT-SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。HT-SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达4Tops INT8，支持完整的API和工具链，易于客户开发。同时，HT-SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。

硬件规格参数

项目	类型	型号参数	说明
核心配置	处理器	HT-SD3403	CPU	四核ARM Cortex-A55@ 1.2GHz
				32KB I-Cache，32KB D-Cache 512KB L2 Cache
				支持 NEON 加速，集成FPU 处理单元
	智能视频分析		NNIE	10Tops 神经网络运算性能
				智能计算加速性能
	存储	内存	DDR	8GB
		存储	EMMC	8GB
	配套传感器		OS08A20
主板接口	1	1*DC12V 单板电源输入接口
	2	单板电源开关
	3	RJ45千兆网口
	4	Micro SD卡接口
	5	音频输入接口，AC_INL/AC_INP
	6	音频输出接口，连接到AC_OUTL/R管脚，经过功放输出音频
	7	CVBS输出接口
	8	MIPITX扩展接口
	9	HDMI接口
	10	JTAG连接器
	11	P-IRIS接口
	12	DC-IRIS接口
	13	Sensor接口
	14	DDR电源测试接口
	15	拨码开关
	16	预留风扇接口
	17	USB3.0向下兼容支持的USB2.0接口
	18	USB2.0接口
	19	PCIEX1接口
	20	DVDD_CORE和IO电源测试接口
	21	RS485接口
	22	UART0接口，系统主调试串口，使用时需外接串口转接板
	23	SDIO1接口，使用时需外接SDIO WIFI
	24	UART4接口，使用时需外接串口转接板
	25	DVDD_NPU,DVDD_MEDIA电源测试接口
	26	UART2接口，使用时需外接串口转接板，并将电阻R3114移到R3115, 阻R3117移到R3116,
	27	系统外部复位按键
	28	一键升级按键
工作环境	操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）

软件规格参数

Linux	Uboot	版本	U-Boot 2016.11
		启动方式	支持从eMMC 启动
		烧录方式	调试串口
	Kernel	版本	linux 4.9
		支持的文件系统	ext4/nfs/yaffs2/ubifs
		下载方式	串口/网口
	Device Driver	Serial port	串口驱动
		RTC	硬件时钟驱动，保存系统时间
		Ethernet	10/100 以太网卡驱动
		USB host	USB 2.0 host 驱动
		INPUT	HDMI 输入驱动
		MMC/SD	MMC/SD 控制器驱动
		I2S	I2S 总线驱动
		OUPT	HDMI 输出驱动
		SPI	SPI 总线驱动
		eMMC	eMMC 驱动
		DDR	DDR驱动
		AUDIO INPUT/OUTPUT	输入/输出声卡驱动
		TCP/IP	提供完整的TCP/IP 协议
	配置系统和服务	Ifconfig/route 等	用于网络配置及相关服务程序
	文件系统	常用命令	cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等
	图形界面	QT5.8.0	提供完善的QT 开发资源

工作环境

环境参数	最小值	典型值	最大值
商业级温度	0℃	/	70℃
储存温度	-10℃	25℃	85℃
工作电压	11.7V	12V	12.5V

功耗

典型电压	典型电流	典型功耗
12V	TBD	TBD

技术支持及资料

1、开发资料

提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。

2、技术支持
