彻底弄懂CBAM：让神经网络学会"看重点"的视觉注意力机制

—— 揭秘"猫耳朵通道"和"狗尾巴通道"的奇妙世界

大家好！今天要介绍一个让计算机视觉性能飞跃的神器——CBAM（Convolutional Block Attention Module）。它能教会神经网络像人类一样"有选择地观察"图像重点。但理解它的关键，在于搞懂那个常被误解的概念：特征通道。

先解决一个常见困惑：

“输入图像明明是RGB三个通道，哪里来的’猫耳朵通道’？”
答案是：我们不是在说原始图像，而是神经网络内部的神秘世界！

---

一、特征通道：深度神经网络的"视觉密码本"

####🔍 从原始图像到特征通道的蜕变之旅
当图像进入卷积神经网络（CNN）时，会发生神奇转变：

• 底层特征通道（初期卷积层）
  检测基础视觉模式：

• 边缘检测器（垂直/水平/45°边缘）

• 斑点检测器

• 纹理检测器

• 高层特征通道（深层卷积层）
  检测语义级物体部件：

• "猫耳朵"专用通道

• "狗尾巴"专用通道

• "车轮"专用通道

igh_level_features.gif&pos_id=img-9byJ0Exq-1761306218941)

✅ 关键原理：每个特征通道都是一个专门的模式检测器，神经网络通过训练自动学习这些检测器

—

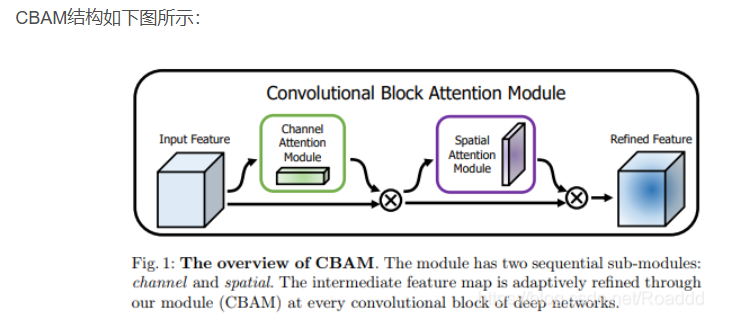

二、CBAM如何工作？双注意力协同作战

CBAM的核心创新：在标准卷积层后添加双重注意力机制，让网络动态调整关注点。

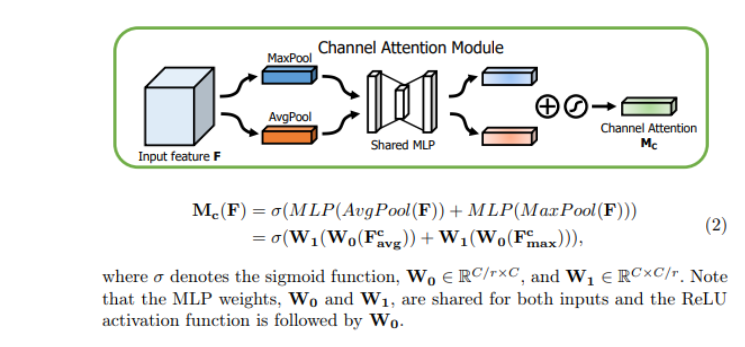

####阶段1：通道注意力（Channel Attention）
解决的问题：当前任务需要哪些特征检测器？

实际效果示例（猫狗分类）：

• 增强通道42（猫耳朵检测器）权重→1.8
• 增强通道57（狗尾巴检测器）权重→1.6
• 抑制通道63（车轮检测器）权重→0.2

🔵 阶段2：空间注意力（Spatial Attention）

解决的问题：在图像哪个位置查找这些特征？

实际效果示例：
在已加强的"尾巴通道"中：

• 高亮右下角区域（狗尾巴位置）
• 抑制左上角区域（背景干扰）

---

三、为什么CBAM比单注意力更强大？

对比项	SE模块（仅通道）	CBAM（通道+空间）	优势说明
关注维度	仅特征类型	特征类型+空间位置	双重聚焦更精准
小目标检测	效果有限	显著提升	空间注意力锁定微小区域
抗干扰能力	中等	强大	可同时抑制无关通道和背景区域
ImageNet提升	+1.2%	+2.0%	相对基线ResNet-50

典型案例：医学影像肺结节检测

1. 通道注意力：强化"结节纹理"通道，抑制"骨骼"通道
2. 空间注意力：在肺叶区域中精确定位3mm结节
3. 检测准确率提升15%

---

四、5步实现CBAM（附PyTorch代码精髓）

步骤1：通道注意力模块

class ChannelAttention(nn.Module):
def __init__(self, in_channels, ratio=16):
super().__init__()
self.avg_pool = nn.AdaptiveAvgPool2d(1)
self.max_pool = nn.AdaptiveMaxPool2d(1)
self.mlp = nn.Sequential(
nn.Linear(in_channels, in_channels // ratio),
nn.ReLU(),
nn.Linear(in_channels // ratio, in_channels)
)

def forward(self, x):
# 计算通道权重 (尺寸: [C, 1, 1])
avg_val = self.mlp(self.avg_pool(x).view(x.size(0), -1))
max_val = self.mlp(self.max_pool(x).view(x.size(0), -1))
channel_weights = torch.sigmoid(avg_val + max_val)
# 应用权重
return x * channel_weights.unsqueeze(2).unsqueeze(3)

步骤2：空间注意力模块

class SpatialAttention(nn.Module):
def __init__(self, kernel_size=7):
super().__init__()
self.conv = nn.Conv2d(2, 1, kernel_size, padding=kernel_size//2)

def forward(self, x):
# 创建空间权重图 (尺寸: [1, H, W])
avg_out = torch.mean(x, dim=1, keepdim=True)
max_out, _ = torch.max(x, dim=1, keepdim=True)
combined = torch.cat([avg_out, max_out], dim=1)
spatial_weights = torch.sigmoid(self.conv(combined))
# 应用权重
return x * spatial_weights

步骤3：组合CBAM模块

class CBAM(nn.Module):
def __init__(self, in_channels):
super().__init__()
self.channel_att = ChannelAttention(in_channels)
self.spatial_att = SpatialAttention()

def forward(self, x):
x = self.channel_att(x)# 先选择重要特征类型
x = self.spatial_att(x)# 再定位重要空间位置
return x

步骤4：插入CNN网络

class ResNetWithCBAM(nn.Module):
def __init__(self):
super().__init__()
self.conv1 = nn.Conv2d(3, 64, 7, stride=2, padding=3)
self.cbam1 = CBAM(64)# 在卷积块后添加
self.layer1 = make_res_layer(...)
self.cbam2 = CBAM(256) # 每层可用不同通道数

def forward(self, x):
x = self.conv1(x)
x = self.cbam1(x)# 应用注意力
x = self.layer1(x)
x = self.cbam2(x)
return x

步骤5：可视化验证

# 使用热力图查看哪些通道/区域被关注
import torchcam
extractor = torchcam.methods.CBAMCAM(model)
with torch.no_grad():
out = model(input_tensor)
cams = extractor(out.squeeze(0).argmax().item(), out)

---

五、CBAM在实际场景中的威力

案例1：自动驾驶中的小物体检测

模型	行人检测AP	改善幅度
YOLOv5	64.3%	-
YOLOv5+CBAM	68.9%	+4.6%

原理：空间注意力聚焦远处行人区域，通道注意力强化"人体轮廓"特征

案例2：工业缺陷检测

优势：在强噪声背景下，通道注意力抑制"正常纹理"通道，空间注意力锁定0.1mm瑕疵

---

六、进阶技巧：最大化CBAM效益

1. 插入位置选择

• 最佳位置：残差网络的add操作之前
• 推荐方案：每个ResNet块的最后一个卷积层后

2. 通道压缩比调节

# ratio控制计算开销/效果平衡
self.cbam = CBAM(256, ratio=16)# 默认值
self.cbam = CBAM(256, ratio=8)# 更强表达能力 (参数量↑)

---

结语：注意力机制是AI视觉的未来

CBAM的价值不仅在于性能提升，更在于它揭示了神经网络的工作原理：

• 特征通道是语义检测器（猫耳朵/狗尾巴通道真实存在）
• 注意力是资源分配器（有限算力聚焦关键信息）

graph LR
A[原始图像] --> B[基础特征提取]
B --> C[通道注意力：选特征]
C --> D[空间注意力：定位置]
D --> E[精准识别]

实战建议：

1. 在Papers With Code下载预训练CBAM模型
2. 使用Gradio快速搭建可视化Demo
3. 尝试在自定义数据上微调CBAM模块

**理解CBAM，你就拿到了打开视觉深度学习新世界的钥匙！**🔑
