一直以来，传统的伺服产品选择将硬件电流环放在FPGA里，这样的硬件方案需要消耗MCU更多引脚资源用于和FPGA进行数据传输，双芯片占用板子面积，导致PCB布局布线困难；再者，使用FPGA后也会增加产品成本，不利于市场竞争，始终为行业和客户所困扰。

匠芯创科技M6800系列产品独创Hardware Current Loop（HCL）硬件电流环。创新性地采用独立于CPU的运行模式，使其有效提升电流环带宽，释放更多的算力资源。可实现单颗M6800方案取代MCU+FPGA的架构，是实现伺服电机控制的电流环算法硬件化的关键一环。

01

HCL介绍

功能模块：

• Clarke变换

• Park变换

• 防积分饱和PID

• Ipark变换

• 死区补偿

• SVPWM计算和处理

特点：

• HCL将软件电流环算法固化在芯片里，且独立于CPU运行，有效提升系统整体执行效率；

• 通过内部测试，整个硬件电流环执行周期仅为200ns，完全做到PWM占空比立即更新，从而大大提高了电流环的带宽，充分提升系统的快速响应和鲁棒性；

• 支持增量式编码器和绝对式编码器，单圈分辨率高达16777216ppr。

02

HCL操作步骤

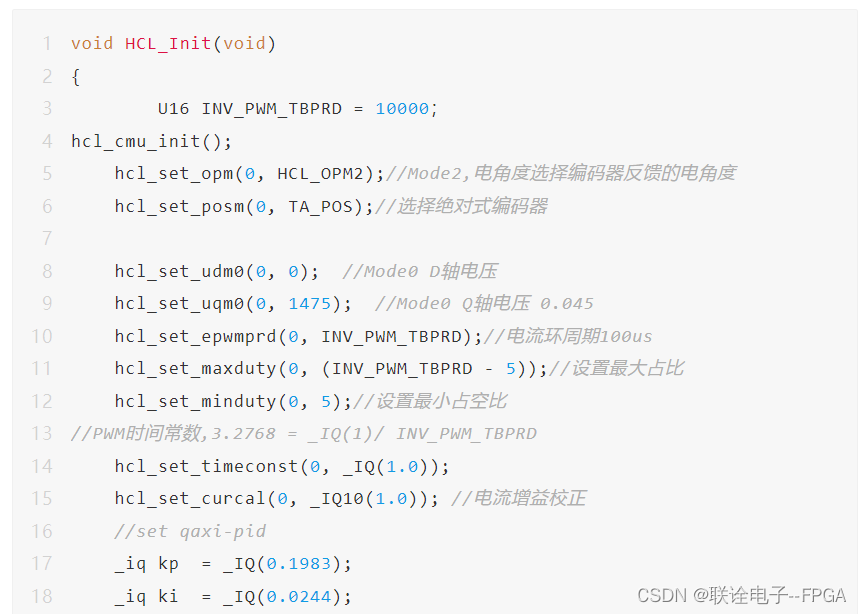

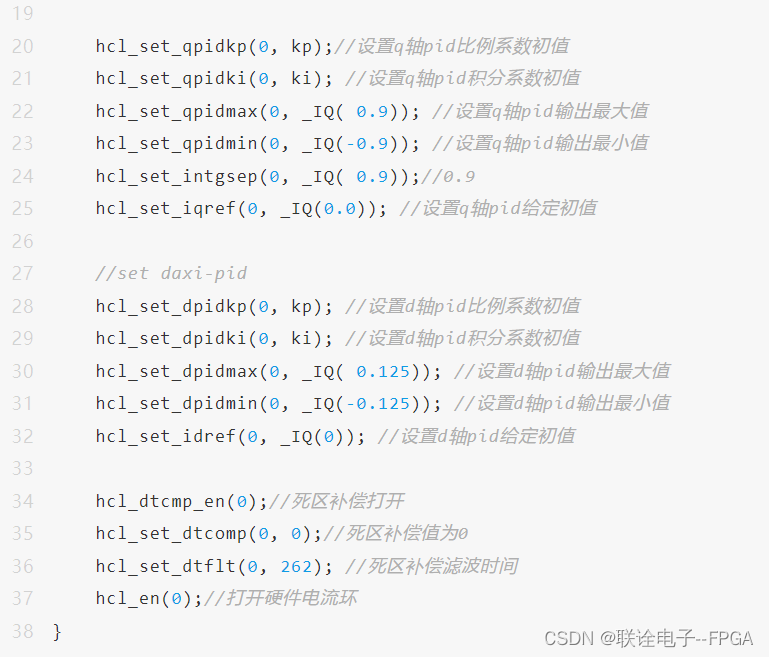

第一步 初始化HCL

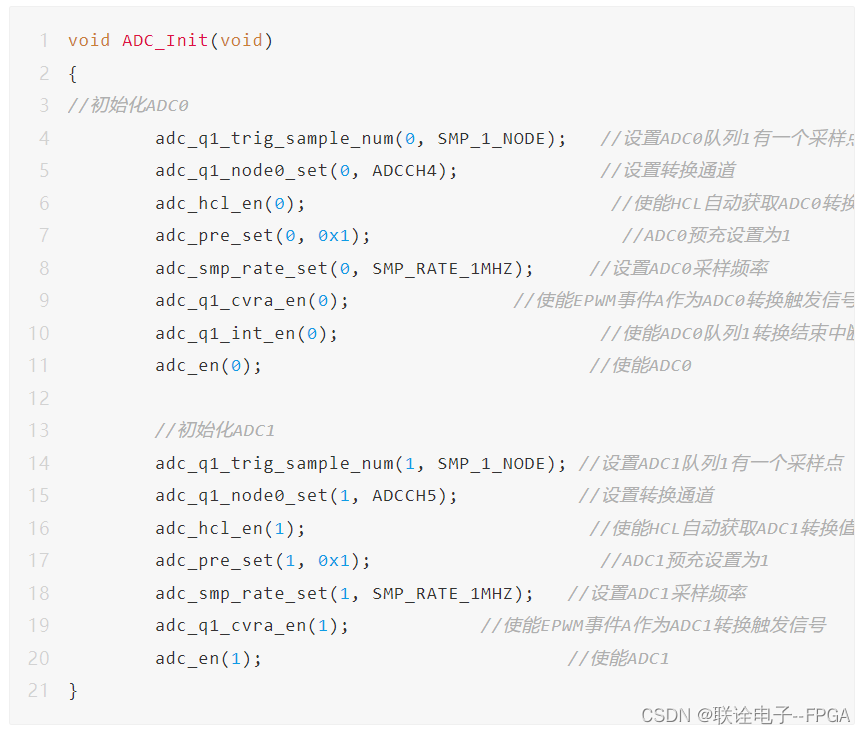

第二步 初始化ADC

​​​​​​​

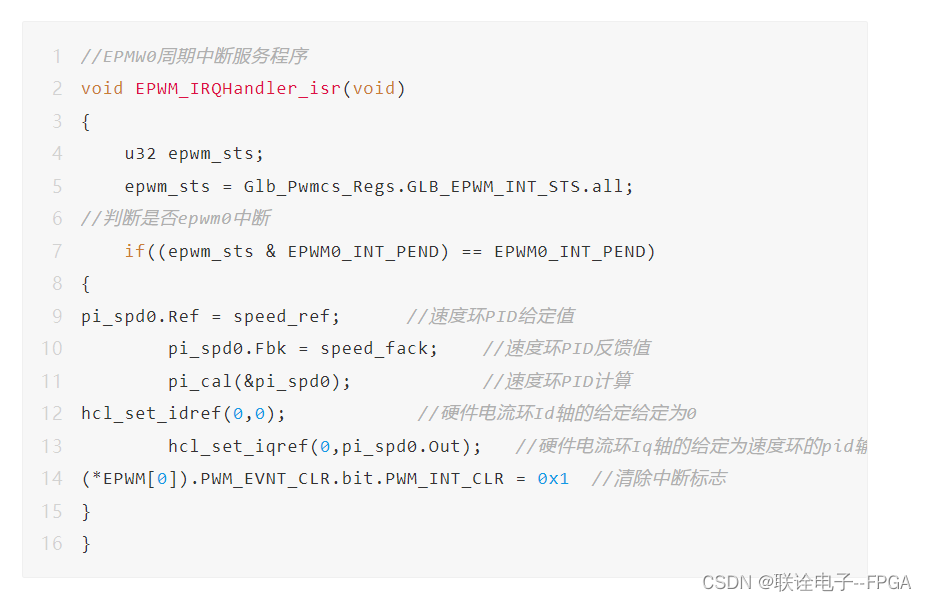

第三步 在EPWM中断服务程序里面给硬件电流环赋值；本例中采样EPWM0，中断周期为100us，将速度环PID输出值赋给硬件环即可，剩下的电流环算法自动由硬件完成，无需CPU干预。

​​​​​​​​​​​​​​

Hardware Current Loop（HCL）硬件电流环从硬件配置方案和软件性能上，全方位提升算力，实现运动控制系统性优化升级，为提升终端产品竞争力提供坚实的技术支持与成本优势。

未来，我们将持续完善 M6800系统化解决方案，为更多行业客户提供可持续、长周期的技术和生态支持。
