🔍深入解析某 AI 训练芯片架构：22.6TFlops 到 362TFlops 的算力背后到底藏着什么？

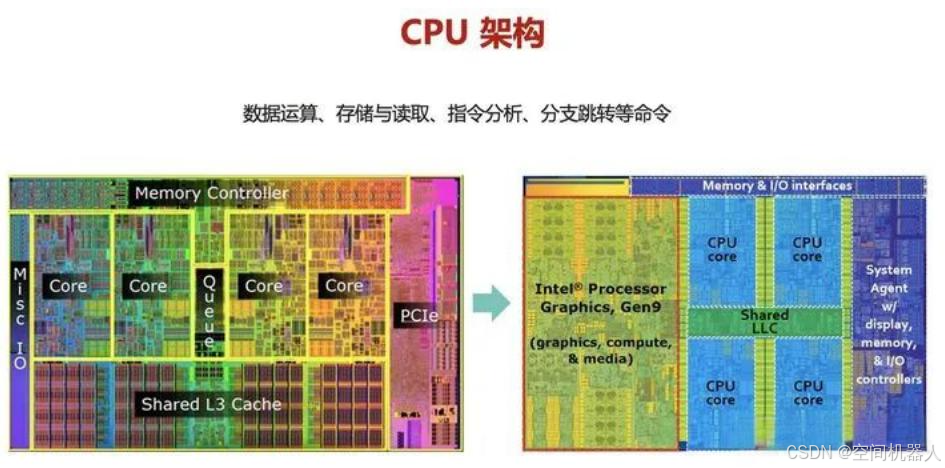

随着人工智能模型规模不断扩展，传统通用芯片（如 GPU、CPU）逐渐无法满足 AI 训练对性能、功耗和带宽的极致要求。为此，越来越多厂商开始定制 AI 加速芯片。今天我们来深入解析一款面向 AI 大模型训练的专用芯片架构，它代表了当前行业顶级的芯片设计趋势。

---

🧠1. 核心参数与架构特性

该芯片采用 台积电 7nm 工艺制造，核心面积达 645 mm²，集成 超过 500 亿晶体管，其设计重点放在 深度学习训练 的效率优化。

项目	参数
工艺节点	TSMC 7nm
核心面积	645 mm²
晶体管数	500 亿
CPU 核	4× 64 位超标量
AI 加速核心	354 个 8×8 矩阵乘法单元（MAC）
支持精度	FP32、BFP64、CFP8、INT16、INT8
FP32 浮点算力	22.6 TFLOPS
BF16 / CFP8 混合精度算力	362 TFLOPS
片间互连	576 个通道，每通道 112 Gbps，总带宽 10 TB/s
热设计功耗（TDP）	400 W

---

🧮2. 支持的数据格式详解

该芯片支持多种数据格式以兼顾训练精度与计算效率：

• FP32：常规单精度训练模式，用于高精度任务
• BF16（Brain Float 16）：兼顾精度与速度，适用于大模型训练
• CFP8：压缩浮点格式，进一步节省带宽与功耗
• INT16/INT8：适用于推理优化和轻量模型训练

说明：BF16 与 CFP8 等混合精度可通过硬件加速计算单位实现自动转换与累加，适合大规模 Transformer 类模型的训练。

---

⚙️3. 高吞吐的矩阵计算引擎

该芯片内部集成 354 个 AI 训练节点，每个节点内嵌矩阵乘法单元（Matrix Multiply Engine），采用典型的 8×8 MAC 结构，特别针对深度神经网络中的 GEMM 运算进行了优化。

MAC（Multiply-Accumulate）是 AI 芯片中最核心的运算单元，广泛应用于 CNN、Transformer 等模型中。

芯片内部架构采用 高密度片上网络（NoC） 进行数据流调度，极大提升了多节点并行训练时的数据吞吐率和一致性。

---

🔗4. 超高带宽互连设计

高性能 AI 训练芯片的性能瓶颈往往出现在 带宽瓶颈，因此该芯片提供：

• 576 个高速互联通道
• 每通道带宽 112 Gbps
• 总片间通信带宽达 10 TB/s

这种设计不仅支撑芯片间高速并行训练，而且为分布式系统提供良好的可拓展性。

---

🔥5. 功耗控制与能效设计

尽管该芯片具备极高算力，但其热设计功耗控制在 400W 左右。芯片通过以下方式降低功耗：

• 混合精度计算单元减少动态功耗
• 定制的数据路由策略减少片上数据迁移能耗
• 分层功耗域划分，实现按需激活

---

🧱6. 训练模块扩展（Training Tile）

在实际部署中，单个芯片性能虽强，但仍难以支撑超大规模模型的训练，因此该芯片支持模块化拼接：

• 每 25 颗芯片组成一个训练瓦片（Training Tile）
• 单 Tile 提供高达 9 PFLOPS 算力
• Tile 内部互连带宽高达 36 TB/s

训练瓦片本质上是一种面向 AI 的分布式计算单元（Distributed Unit），通过片间高速总线协同工作。

---

🌐7. 构建超算平台：从 Tile 到 Supercluster

通过数百个 Tile 的拼接，该芯片可组成大规模的 AI 超级计算集群（Supercluster），适用于：

• 自监督学习（Self-supervised learning）
• 多模态训练（视觉+语言）
• 大模型（GPT、LLM）分布式训练
• 视频流处理与时间序列建模

---

📌技术启示与思考

关键技术趋势	工程启示
✅ 混合精度计算	在能效与性能之间取得最佳平衡
✅ 高速 NoC/互连	带宽瓶颈是大模型训练的首要挑战
✅ 可模块化拼接架构	面向未来模型增长需求的可拓展性设计
✅ 自研训练加速器	逐步摆脱通用 GPU 的瓶颈
