🎯 特斯拉 Model 3 左车身控制器揭秘：小小盒子，掌管半边车身的“大脑”

说到汽车的“域控制器”，很多人脑子里立马浮现的可能是自动驾驶的大算力芯片。但其实，车身控制器同样是整车电子电气架构里不可或缺的一环。今天咱们就来扒一扒 特斯拉 Model 3 左车身控制器（LBCM），看看它到底藏了多少“小心思”。

---

🚗 为什么要单独搞一个“左车身控制器”？

在传统车的线束设计里，所有信号都得从前舱的主控制器拉一大串线到车门、座椅、尾灯……这种方式 线束冗长、重量大、成本高。

特斯拉的思路是：既然左半边的东西基本集中在一起，那我就塞一个“小域控制器”在驾驶员左前方（靠近小腿的位置），这样线束就能最短化，节省铜材、降低装配复杂度、顺便还能省钱💰。

是不是很像咱们宿舍里装的 “分控开关”？一个总闸，下面几个分支管不同的插座。特斯拉就是把这个逻辑搬到了汽车上。

---

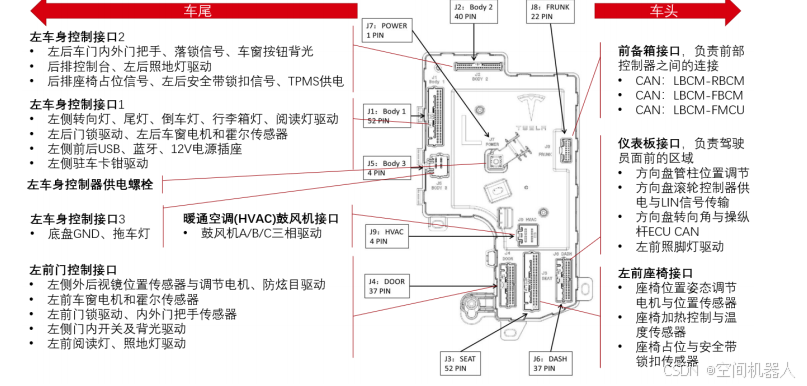

🔌 LBCM 接口分布图解

LBCM 外壳是塑料封装，纵向贴合在车体侧面。别看体积不大，它的接口排布和功能可是相当“硬核”：

1️⃣ 左车身控制接口 1

• 左转向灯、尾灯、倒车灯、行李箱灯、阅读灯
• 左后门锁驱动 + 车窗电机（带霍尔传感器）
• 左侧前后 USB、蓝牙、12V 电源插座
• 左侧驻车卡钳驱动

👉 可以看到，接口 1 主要管 车灯、门窗、充电与用电接口，就是“人最常接触的那一堆东西”。

---

2️⃣ 左车身控制接口 2

• 左后车门内外门把手、落锁信号
• 车窗按钮背光
• 后排控制台 + 左后照地灯
• 座椅占位信号、左后安全带锁扣
• TPMS 胎压供电

👉 简单理解：接口 2 主要负责“后排生活区”，比如乘客上下车、系安全带、充电和照明。

---

3️⃣ 左车身控制接口 3（HVAC 专用）

• 底盘 GND、拖车灯
• 鼓风机三相电机（A/B/C 驱动）

👉 HVAC 的鼓风机也挂在这儿，直接给风机三相电机供电，属于“大功率分支”。

---

4️⃣ 左前门控制接口

• 外后视镜：位置传感器 + 调节电机 + 防炫目
• 左前车窗电机和霍尔传感器
• 左前门锁、内外门把手传感器
• 门内开关及背光、阅读灯、照地灯

👉 这里就是典型的 车门子系统打包，几乎涵盖了驾驶员门上的所有功能。

---

5️⃣ 其他关键接口

• 前备箱接口：LBCM ↔ RBCM（右车身控制器）、FBCM（前车身控制器）、FMCU（前控制模块）
• 仪表板接口：方向盘位置、转向角、操纵杆 ECU、滚轮控制器、照脚灯
• 左前座椅接口：座椅调节电机、加热、传感器、安全带锁扣

👉 可以说，LBCM 就是一个 “左半边车身的总配电 + 总信号中枢”。

---

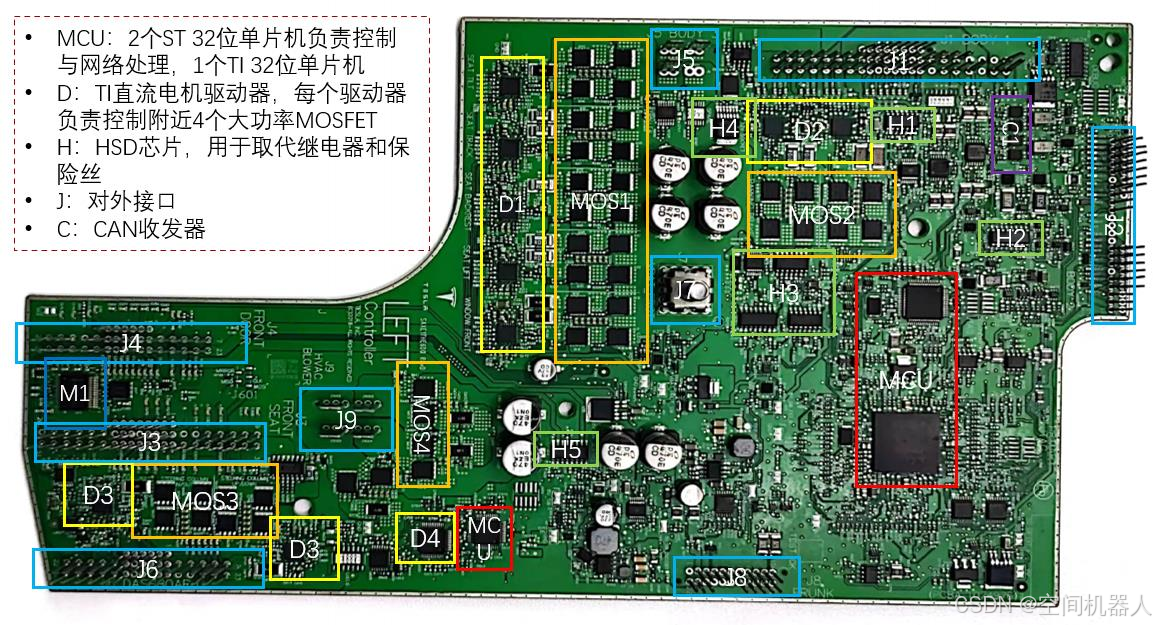

🧩 核心硬件：控制 + 配电的“双管齐下”

LBCM 的本质是 “微型计算机 + 智能配电模块”。

• 控制部分：

  • 2× ST 32 位 MCU（主控 + 网络处理）
  • 1× TI 32 位 MCU（辅助控制）

• 电机驱动：TI 直流电机驱动器 + 大功率 MOSFET（ON 半导体出品）

• 灯光控制：英飞凌 BTS 系列 HSD 芯片（代替传统继电器 + 保险丝）

• 通信：多路 CAN 收发器

这里最妙的点是——HSD 芯片替代继电器/保险丝，这让系统更小型化、响应更快，还能实时监测过流保护。传统的“保险丝烧断就得换”，在特斯拉上已经是“数字化管理”了。

---

🎓 看法：LBCM 的价值不止于“省线束”

很多人以为 LBCM 就是一个“小配电盒”，其实不然。它的价值至少体现在三点：

1. 架构层面：车身域控制器逐步替代分布式 ECU，减少零件数量，便于 OTA 升级。
2. 成本层面：铜材贵，线束越短越省钱。别小看这点，量产百万辆车时就是巨额成本差。
3. 功能扩展：HSD + MCU 的组合让特斯拉可以灵活调整控制策略，比如灯光渐亮、车窗智能防夹、座椅个性化记忆等，都能通过软件实现，而不是硬件焊死。

可以说，LBCM 就是特斯拉在“车身电子架构智能化”上的一次大胆实践。未来，随着集中式 E/E 架构的推进，LBCM 可能还会被进一步整合，但在 Model 3 上，它已经把“成本 + 功能 + 智能化”三者平衡得很漂亮了。🔥

---

📌 小结

一句话总结：LBCM 是 Model 3 的“左半边大管家”，管灯光、管座椅、管车窗、管门锁、甚至连鼓风机都归它调度。它背后体现的，是特斯拉对汽车电子架构 极致简化 + 软件化管理 的执念。
