引言

在计算机视觉领域，目标检测（Object Detection） 是一项基础而关键的任务，其目标是在图像中定位并识别出多个目标物体。近年来，随着深度学习的发展，目标检测算法经历了从传统方法到端到端神经网络的飞跃。其中，YOLO（You Only Look Once）系列 以其“快、准、稳”的特点，成为工业界和学术界广泛应用的代表性算法之一。

本文将从 YOLO 系列的整体背景出发，重点解析 YOLO v1 的核心思想、网络结构与优缺点，帮助读者建立起对 One-Stage 检测器的系统认知。


一、YOLO 系列概述

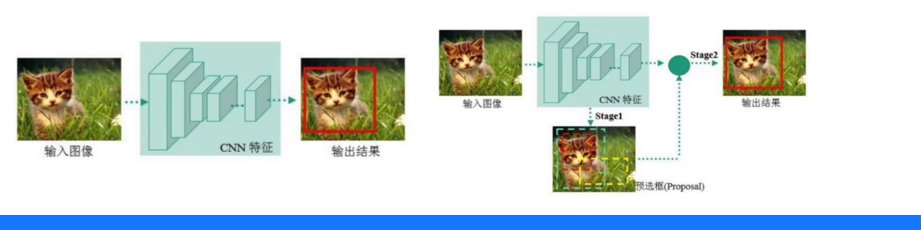

1.1 One-Stage vs Two-Stage

目标检测算法通常分为两类：

​​Two-Stage 方法​​（如 R-CNN、Fast R-CNN、Faster R-CNN、Mask R-CNN）：先生成候选区域（Region Proposal），再对每个区域进行分类和精确定位。优点是精度高，但速度慢（通常仅 5 FPS 左右），不适合实时场景。

​​One-Stage 方法​​（如 YOLO 系列、SSD）：直接在整张图像上进行密集预测，一步到位输出类别和边界框。优点是推理速度快，适合实时检测（如自动驾驶、视频监控），但早期版本在小目标和密集场景下精度略逊。

YOLO 正是 One-Stage 的代表，其设计理念是："You Only Look Once"——只需看一次图像，就能完成检测。

---

二、YOLO v1 详解

2.1 核心思想

YOLO v1 将输入图像划分为 S × S 的网格（Grid Cell）（如 7×7）。每个网格负责预测：

• 该网格内是否存在目标（以目标中心点是否落在该网格为判断依据）；

• 目标的边界框（Bounding Box）：包括中心坐标 (x, y)、宽高 (w, h)；

• 目标的类别概率（假设每个网格只负责一个类别）。

每个网格会预测 B 个边界框（YOLO v1 中 B=2），每个框包含 5 个值：(x, y, w, h, confidence)，再加上 C 个类别概率（COCO 数据集 C=80，PASCAL VOC C=20）。

因此，最终输出张量维度为：S × S × (B×5 + C)。以 7×7 网格、2 个框、20 类为例，输出为 7×7×30。

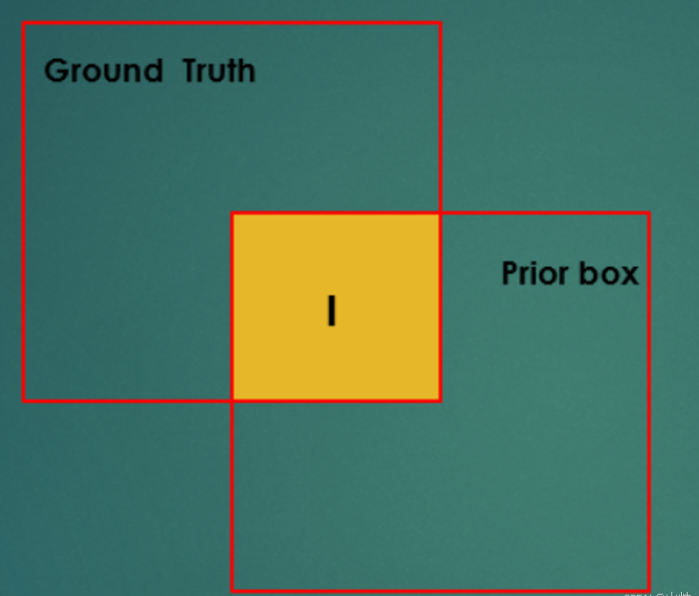

2.2 置信度（Confidence）的含义

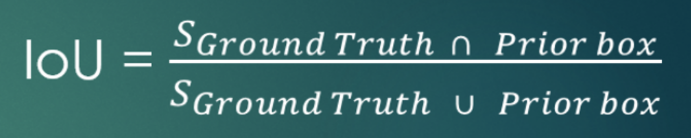

置信度 = Pr(Object) × IoU

• Pr(Object)：该网格是否包含目标（0 或 1）；

• IoU：预测框与真实框的交并比。

若网格不含目标，置信度为 0；若包含，则置信度反映预测框的准确程度。

---

三、YOLO v1 网络结构

3.1 整体架构概览

YOLO v1 的主干网络受 GoogLeNet 启发，但做了简化，整体包含 24 个卷积层 + 2 个全连接层，输入固定为 448×448×3，输出为 7×7×30 的张量。

注意：由于最后使用了全连接层，YOLO v1 无法支持任意尺寸输入，这是它与 YOLO v2/v3 的重要区别。

3.2 卷积层设计细节

网络前 24 层全部为卷积层，采用 1×1 卷积 + 3×3 卷积 的交替堆叠方式，替代了 GoogLeNet 中复杂的 Inception 模块。这种设计既能降低计算量，又能保留足够的特征表达能力。

具体流程如下（以 PASCAL VOC 为例）：

1. 初始特征提取：

1. 7×7 卷积（64 通道，步长 2）→ 提取大范围纹理
2. 2×2 最大池化（步长 2）→ 下采样

2. 中间特征增强：

1. 3×3 卷积（192 通道）
2. 再次池化

3. 核心卷积块（重复多次）：

1. 1×1 卷积（降维，如 256 → 128）
2. 3×3 卷积（升维，如 128 → 256）
3. 这种“瓶颈”结构有效减少了参数量

4. 深层语义提取：

1. 经过多次下采样后，特征图尺寸变为 7×7
2. 通道数达到 1024


经过 24 层卷积和 4 次池化（每次下采样 2 倍），448×448 的输入最终被压缩为 7×7×1024 的特征图。

3.3 全连接层与输出

卷积输出的 7×7×1024 特征图被展平为 50176 维向量（7×7×1024 = 50176），然后送入两个全连接层：

• 第一层 FC：50176 → 4096，使用 ReLU 激活函数

• 第二层 FC：4096 → 1470（因为 7×7×30 = 1470）

最后，1470 维输出被 reshape 为 7×7×30，每个位置对应一个网格的预测结果。

​​关键理解：这 30 个值中​​：

• 前 10 个：2 个边界框的 (x, y, w, h, confidence)

• 后 20 个：20 个类别的条件概率 P(class | object)

---

四、YOLO v1 损失函数设计

YOLO v1 的损失函数是其成功的关键之一。它不是一个简单的分类或回归损失，而是一个多任务加权均方误差（MSE），同时优化定位、置信度和分类三个目标。

4.1 为什么用 MSE？

YOLO v1 将检测视为回归问题，因此自然选择 均方误差（MSE） 作为基础损失。但直接对所有输出使用相同权重会导致训练不稳定，因此引入了任务加权机制。

4.2 损失函数的五大组成部分

总损失 L 由以下五部分组成：

（1）边界框中心坐标损失（x, y）

只对负责预测真实目标的网格和框计算：

• 表示第 i 个网格的第 j 个框“负责”某个真实目标（即目标中心在该网格，且该框与真实框 IoU 最大）
• λ coord = 5：提高定位损失权重，因为定位不准会严重影响检测效果

（2）边界框宽高损失（w, h）

同样只对负责预测的框计算，但对 w 和 h 开平方根：

​​为什么开根号？​​

小目标的 w, h 值很小（如 0.1），若直接用 MSE，其误差平方后更小（0.01），梯度极弱，模型难以学习。开根号后，小值区域的误差被放大，使模型对小目标更敏感。

（3）含目标的置信度损失

对负责预测的框，使其 confidence 接近真实 IoU：

（4）不含目标的置信度损失

对不负责任何目标的框，使其 confidence 接近 0：

• ​​：降低负样本权重，因为 7×7×2=98 个预测框中，绝大多数不包含目标，若不加权，模型会过度优化"无目标"区域，导致漏检。

（5）分类损失

仅对包含目标中心的网格计算类别概率的 MSE：

• ​​注意​​：这里预测的是 条件概率 ，不是联合概率
• 最终检测得分

4.3 损失函数的意义总结

任务	是否加权	权重	原因
定位（x, y, w, h）	是		定位不准影响大
无目标置信度	是		负样本过多
有目标置信度 & 分类	否	1.0	正样本已稀疏

这种设计体现了 YOLO v1 在样本不平衡和多任务冲突下的工程智慧。

---

五、YOLO v1 的优缺点

优点

• 速度快：可达到 45 FPS（在 Titan X 上），适合实时应用；

• 端到端训练：结构简单，易于实现和部署；

• 全局信息利用充分：不像滑动窗口或区域提议那样局部化，能更好避免背景误检。

缺点

• 每个网格只能预测一个类别：若多个目标中心落在同一网格，无法处理重叠目标；

• 小目标检测效果差：7×7 网格粒度较粗，对小物体定位不准；

• 边界框形状受限：仅使用 2 个预设框，难以适应极端长宽比的目标。

正是这些局限性，推动了 YOLO v2、v3 等后续版本的持续改进。
