一、项目介绍

摘要

本项目基于YOLOv8深度学习框架，开发了一套专门用于3D打印质量检测的智能视觉系统。系统能够准确识别和分类三种常见的3D打印缺陷：spaghetti（杂乱丝状缺陷）、zits（表面凸点缺陷）和stringing（拉丝缺陷）。通过5870张高质量标注图像（训练集4696张，验证集587张，测试集587张）的训练，模型实现了对细微打印缺陷的精确检测。

系统针对3D打印的特殊检测需求进行了多项创新优化：采用多尺度特征融合技术增强对小缺陷的敏感度；设计动态光照补偿算法适应不同打印材料表面的反光特性；开发了专用的缺陷量化评估模块，可输出缺陷面积、密度等关键质量参数。支持多种部署方式，包括嵌入式设备集成、云平台服务和产线级联系统，为3D打印制造提供全方位的质量监控解决方案。

项目意义

1. 技术创新价值

（1）特殊缺陷检测算法：针对3D打印缺陷的特殊形态（如微米级拉丝、亚表面气泡等），创新性地设计了三维投影特征提取网络，将2D图像特征与打印路径规划数据关联，显著提高了缺陷识别率。

（2）跨材料适应能力：通过材料光学特性建模，系统可自动适应PLA、ABS、树脂等不同打印材料的表现差异，无需针对每种材料重新训练模型。

（3）在线学习机制：开发了增量学习框架，使系统能够持续吸收新型缺陷样本，保持对创新打印工艺的检测能力。

2. 实际应用价值

智能制造领域

• 实时质量监控：在打印过程中即时发现缺陷，减少材料浪费和时间成本

• 工艺参数优化：通过缺陷类型和分布的反向分析，指导打印参数调优

• 自动化后处理：与抛光、清洗设备联动，实现缺陷产品的自动分拣和处理

工业检测场景

• 批量产品质检：对大批量打印件进行快速全检，替代人工抽检

• 追溯系统构建：记录每个产品的缺陷图谱，建立完整的质量档案

• 设备健康诊断：通过缺陷模式分析预测喷头堵塞等设备故障

科研与教育

• 打印工艺研究：量化评估不同参数对打印质量的影响

• 教学示范系统：直观展示各类缺陷特征，加速技术人员培训

• 新材料验证：客观评价新开发打印材料的成型质量

3. 社会效益

（1）制造业升级：推动3D打印从原型制作迈向批量生产，促进制造业数字化转型。

（2）资源节约：通过早期缺陷检测，可减少材料浪费，降低生产成本。

（3）标准建立：为3D打印质量检测提供客观评价标准，促进行业规范化发展。

（4）技术普惠：使中小企业也能获得高精度检测能力，降低高质量制造的门槛。

4. 技术实现亮点

（1）专业数据集构建：

• 覆盖主流3D打印技术和材料（FDM、SLA、SLS等）

• 包含不同严重程度的缺陷样本

• 采用多角度光照采集方案

（2）模型架构创新：

• 缺陷特征增强模块（DFEM）

• 多模态注意力机制

• 自适应缺陷阈值学习

（3）系统集成方案：

• 支持与主流切片软件数据对接

• 提供实时检测API和离线分析工具

• 开发了专用的光学成像模组

5. 未来发展展望

（1）4D打印检测：扩展至具有形状记忆功能的4D打印产品检测。

（2）跨平台通用化：开发适应工业级和桌面级各类打印设备的通用检测系统。

（3）预测性维护：结合缺陷模式预测喷头寿命和设备维护周期。

（4）云检测服务：构建基于云计算的分布式质量检测平台。

结论

本YOLOv8 3D打印缺陷检测系统通过深度学习和计算机视觉技术，实现了对复杂3D打印缺陷的智能化识别与分类，为增材制造领域提供了可靠的质控手段。系统不仅具备技术创新性，更在工业生产、科研教育等领域展现出广泛的应用前景。随着3D打印技术向批量生产领域加速渗透，该检测系统将成为确保打印质量和工艺稳定的关键环节，为制造业的智能化转型提供重要技术支撑。项目的成功实施也为其他特种制造领域的质量检测提供了可借鉴的技术范式。

---

基于深度学习的3D打印缺陷识别检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）_哔哩哔哩_bilibili

二、项目功能展示

系统功能

✅ 图片检测：可对单张图片进行检测，返回检测框及类别信息。
✅ 批量图片检测：支持文件夹输入，一次性检测多张图片，生成批量检测结果。
✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。
✅ 摄像头实时检测：连接USB 摄像头，实现实时监测，

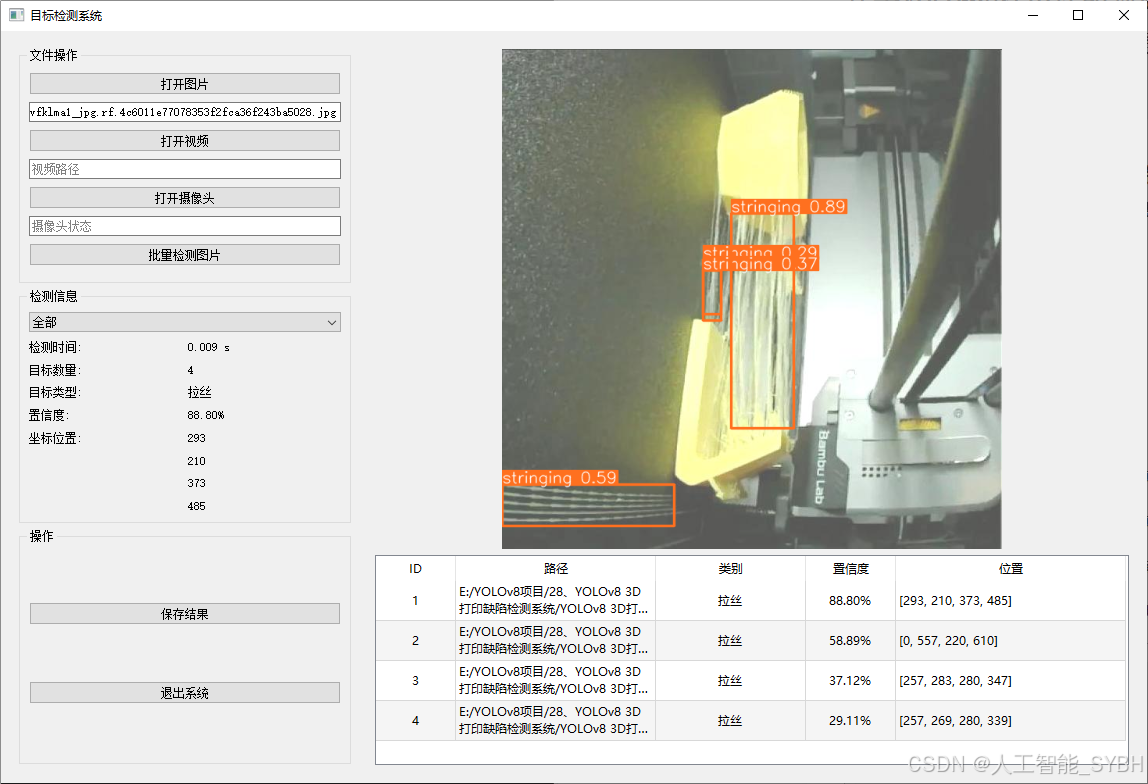

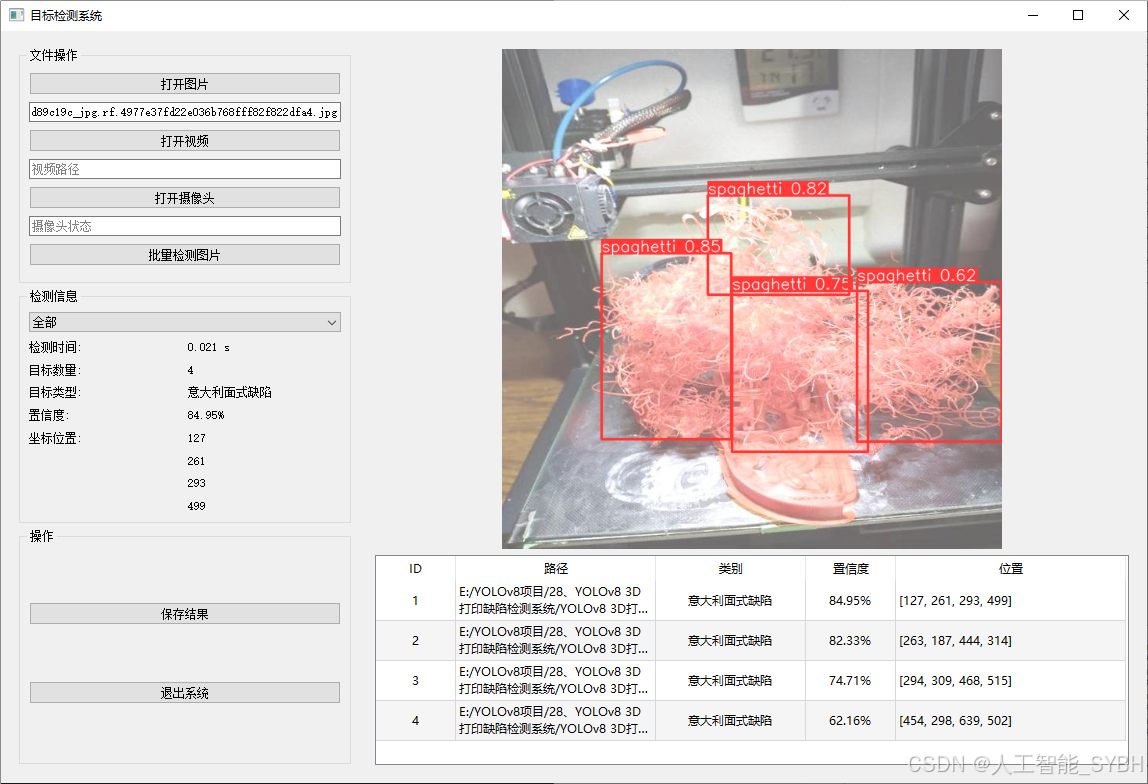

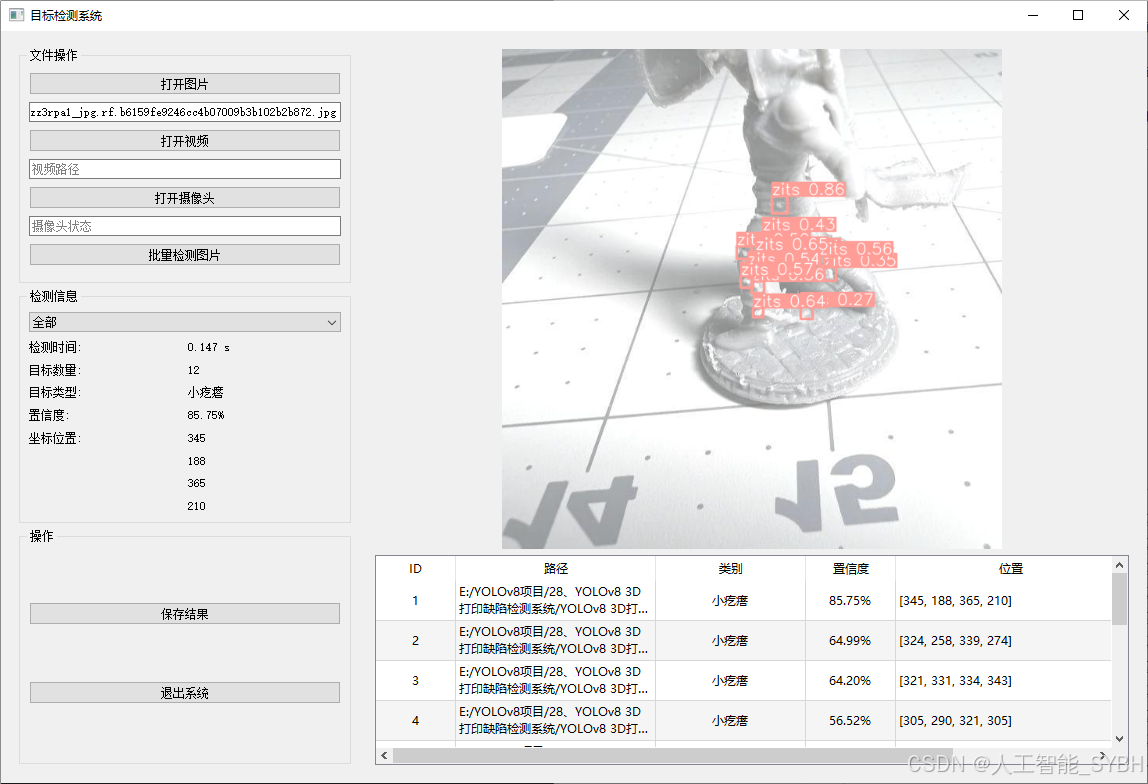

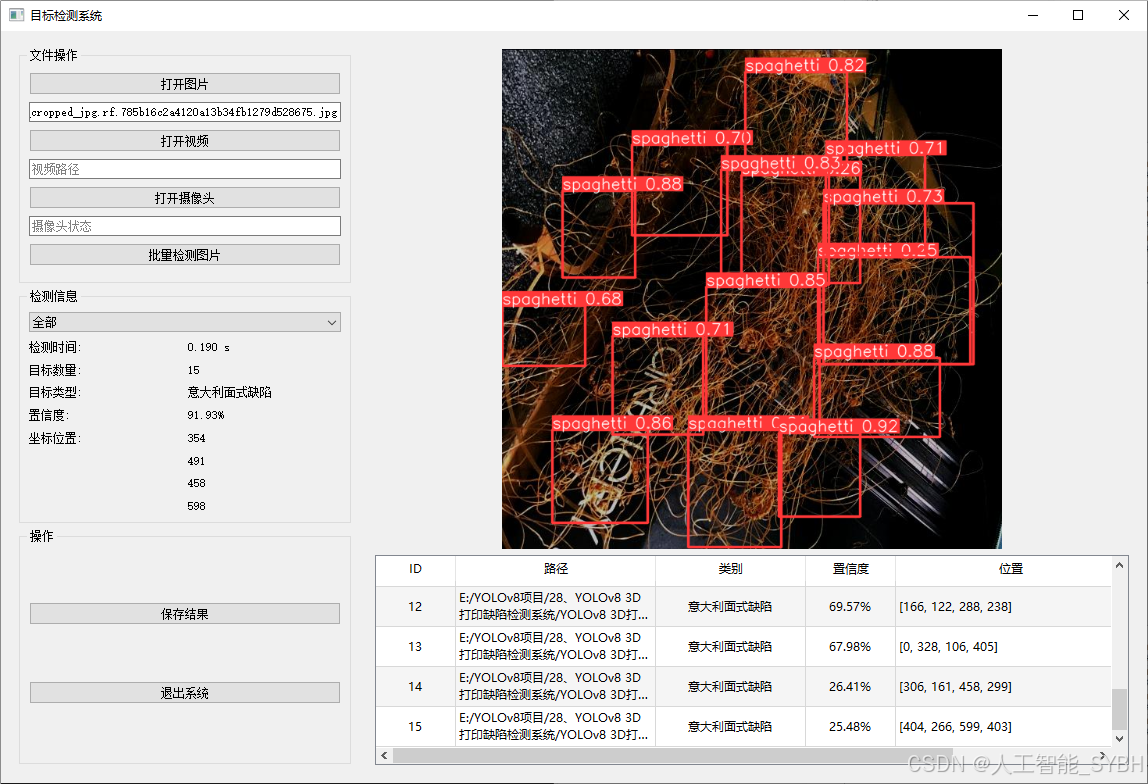

• 图片检测

        该功能允许用户通过单张图片进行目标检测。输入一张图片后，YOLO模型会实时分析图像，识别出其中的目标，并在图像中框出检测到的目标，输出带有目标框的图像。批量图片检测

        用户可以一次性上传多个图片进行批量处理。该功能支持对多个图像文件进行并行处理，并返回每张图像的目标检测结果，适用于需要大规模处理图像数据的应用场景。

• 视频检测

        视频检测功能允许用户将视频文件作为输入。YOLO模型将逐帧分析视频，并在每一帧中标记出检测到的目标。最终结果可以是带有目标框的视频文件或实时展示，适用于视频监控和分析等场景。

• 摄像头实时检测

        该功能支持通过连接摄像头进行实时目标检测。YOLO模型能够在摄像头拍摄的实时视频流中进行目标检测，实时识别并显示检测结果。此功能非常适用于安防监控、无人驾驶、智能交通等应用，提供即时反馈。

核心特点：

• 高精度：基于YOLO模型，提供精确的目标检测能力，适用于不同类型的图像和视频。
• 实时性：特别优化的算法使得实时目标检测成为可能，无论是在视频还是摄像头实时检测中，响应速度都非常快。
• 批量处理：支持高效的批量图像和视频处理，适合大规模数据分析。

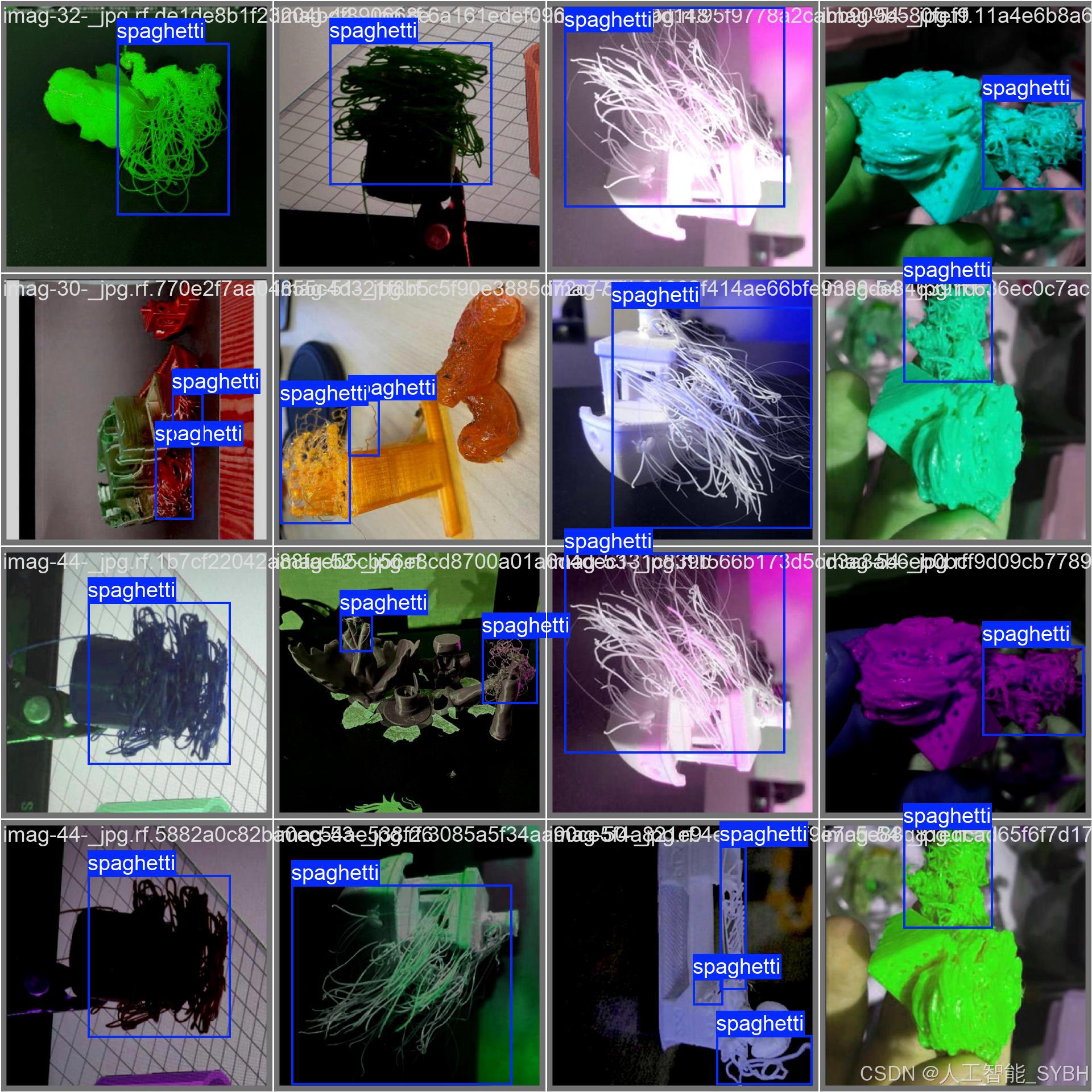

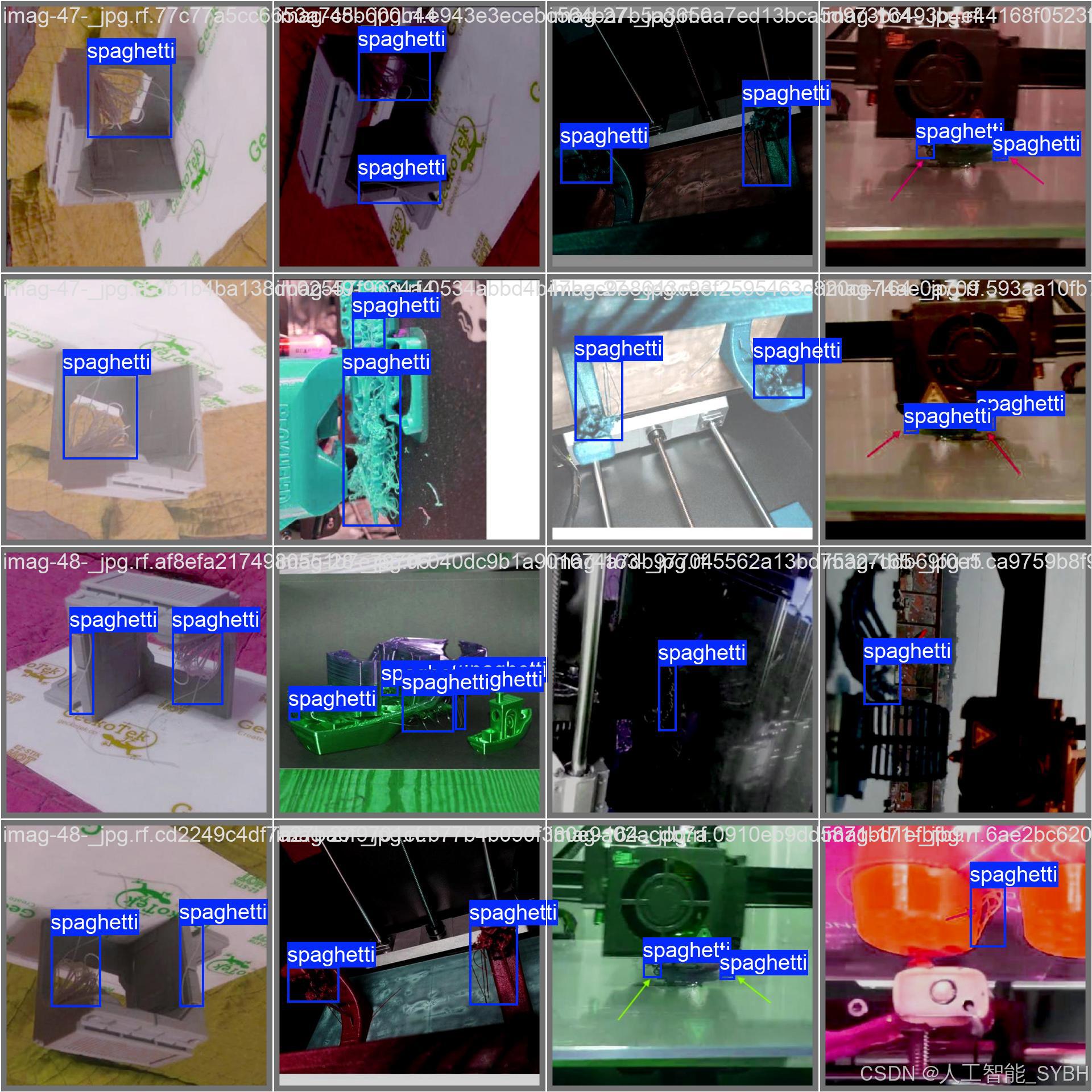

三、数据集介绍



数据集内容:

• 类别数量 (nc): 3 类

• 类别名称: ['spaghetti', 'zits', 'stringing']

• 数据总量: 5870 张图像

  • 训练集: 4696 张图像

  • 验证集: 587 张图像

  • 测试集: 587 张图像

数据集来源:
数据集通过多种途径收集，包括公开数据集、实际 3D 打印场景拍摄以及实验室模拟缺陷图像。为确保数据的多样性和泛化能力，数据集中包含了不同 3D 打印材料、打印参数和缺陷类型的图像。

数据标注:

• 每张图像中的缺陷区域均使用边界框 (Bounding Box) 进行标注，标注格式为 YOLO 格式 (class_id, x_center, y_center, width, height)。

• 标注工具: LabelImg 或 CVAT。

• 标注文件: 每个图像对应一个 .txt 文件，存储标注信息。

数据集特点:

1. 多样性: 数据集中包含 3 种常见的 3D 打印缺陷类型（拉丝、麻点、粘连），涵盖了不同材料和打印参数下的缺陷形态。

2. 挑战性: 部分图像包含复杂背景、光照变化、遮挡等干扰因素，以提高模型的鲁棒性。

3. 平衡性: 训练集、验证集和测试集的比例合理，确保模型在训练、验证和测试过程中能够充分学习并泛化。

数据集配置文件data.yaml

train: .\datasets\images\train
val: .\datasets\images\val
test: .\datasets\images\test


nc: 3

# class names
names: ['spaghetti', 'zits', 'stringing']

数据集制作流程

• 标注数据：使用标注工具（如LabelImg、CVAT等）对图像中的目标进行标注。每个目标需要标出边界框，并且标注类别。

• 转换格式：将标注的数据转换为YOLO格式。YOLO标注格式为每行：<object-class> <x_center> <y_center> <width> <height>，这些坐标是相对于图像尺寸的比例。

• 分割数据集：将数据集分为训练集、验证集和测试集，通常的比例是80%训练集、10%验证集和10%测试集。

• 准备标签文件：为每张图片生成一个对应的标签文件，确保标签文件与图片的命名一致。

• 调整图像尺寸：根据YOLO网络要求，统一调整所有图像的尺寸（如416x416或608x608）。

四、项目环境配置

创建虚拟环境

首先新建一个Anaconda环境，每个项目用不同的环境，这样项目中所用的依赖包互不干扰。

终端输入

conda create -n yolov8 python==3.9

激活虚拟环境

conda activate yolov8


安装cpu版本pytorch

pip install torch torchvision torchaudio

pycharm中配置anaconda

安装所需要库

pip install -r requirements.txt

五、模型训练

训练代码

from ultralytics import YOLO

model_path = 'yolov8s.pt'
data_path = 'datasets/data.yaml'

if __name__ == '__main__':
    model = YOLO(model_path)
    results = model.train(data=data_path,
                          epochs=500,
                          batch=64,
                          device='0',
                          workers=0,
                          project='runs/detect',
                          name='exp',
                          )

根据实际情况更换模型
yolov8n.yaml (nano)：轻量化模型，适合嵌入式设备，速度快但精度略低。
yolov8s.yaml (small)：小模型，适合实时任务。
yolov8m.yaml (medium)：中等大小模型，兼顾速度和精度。
yolov8b.yaml (base)：基本版模型，适合大部分应用场景。
yolov8l.yaml (large)：大型模型，适合对精度要求高的任务。

• --batch 64：每批次64张图像。
• --epochs 500：训练500轮。
• --datasets/data.yaml：数据集配置文件。
• --weights yolov8s.pt：初始化模型权重，yolov8s.pt 是预训练的轻量级YOLO模型。

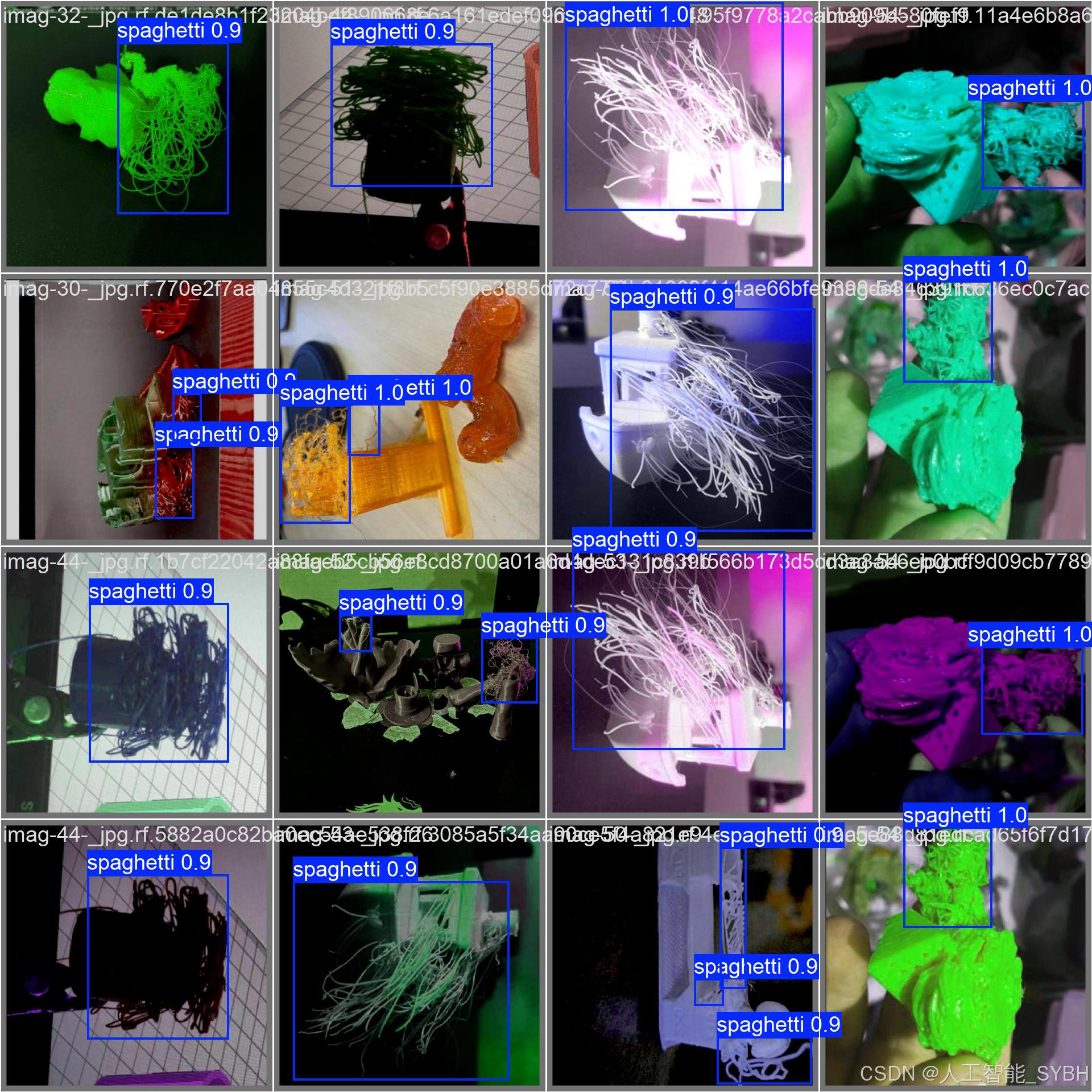

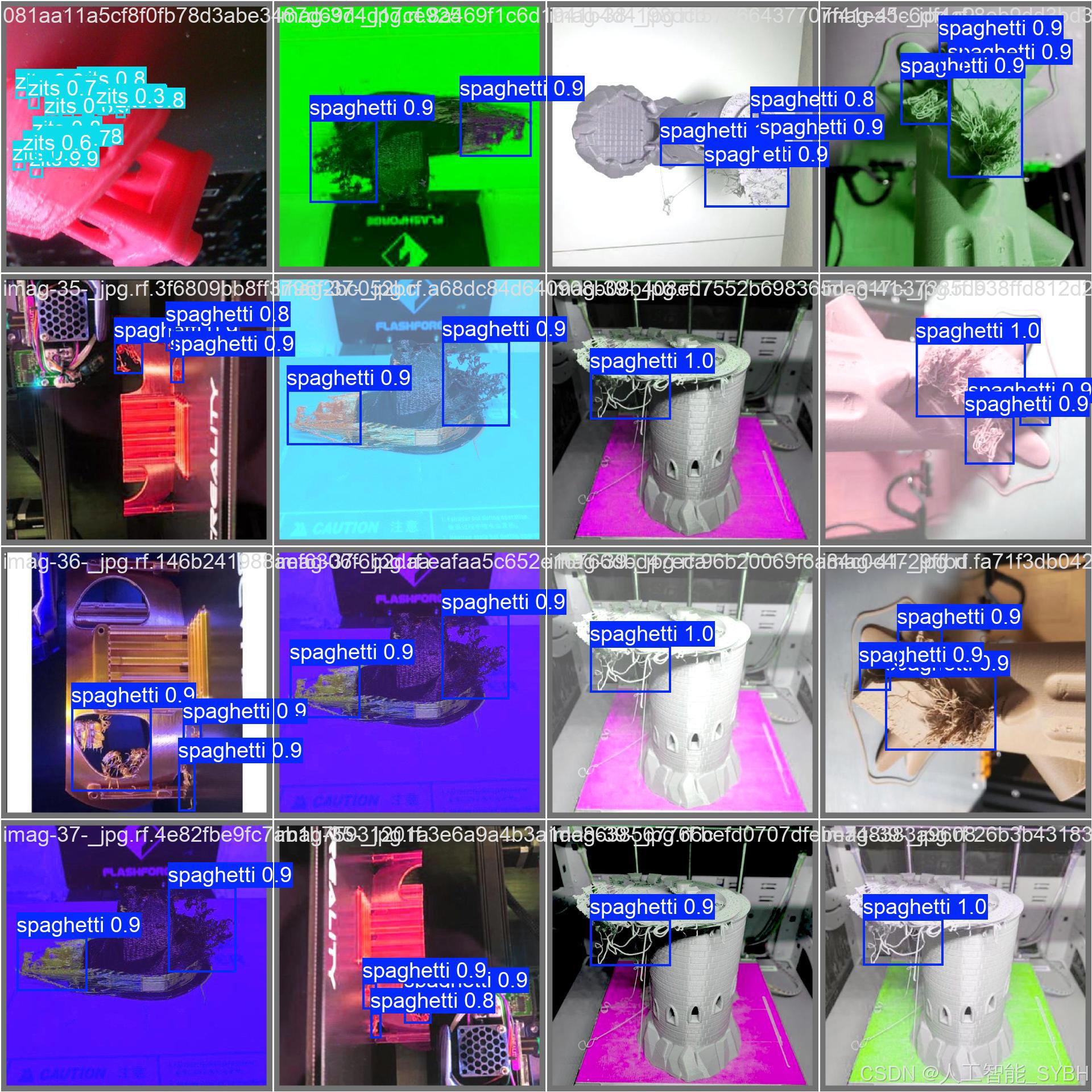

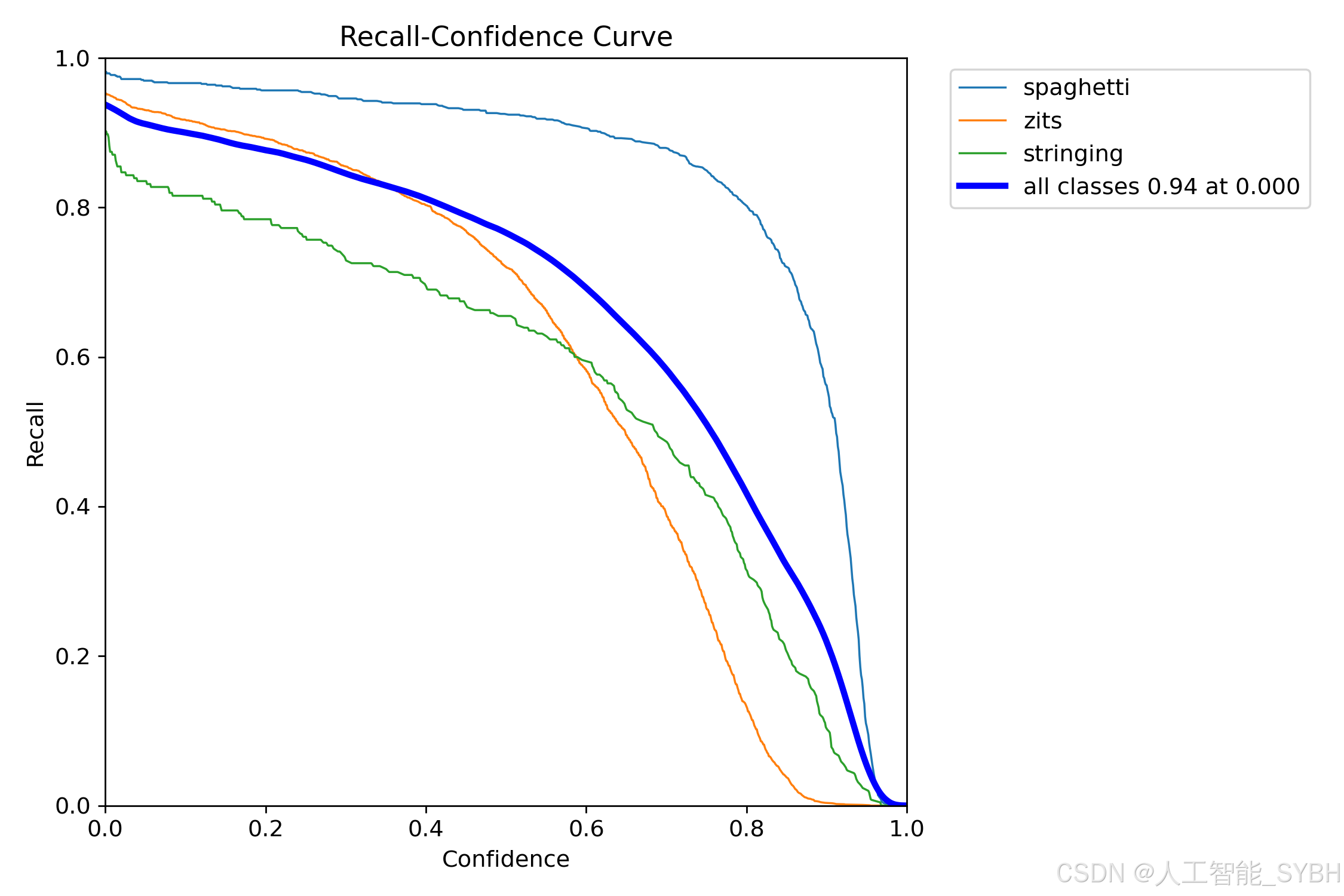

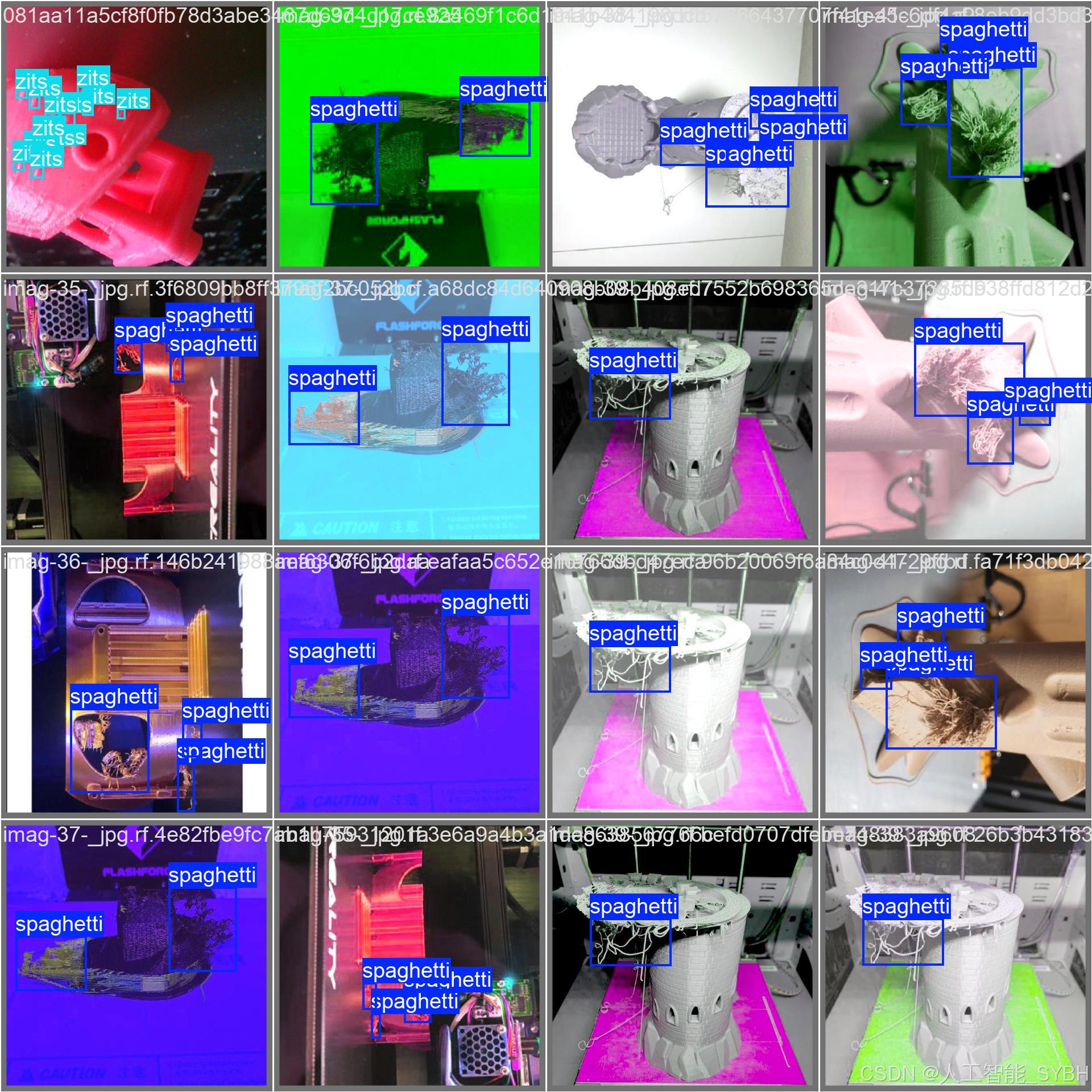

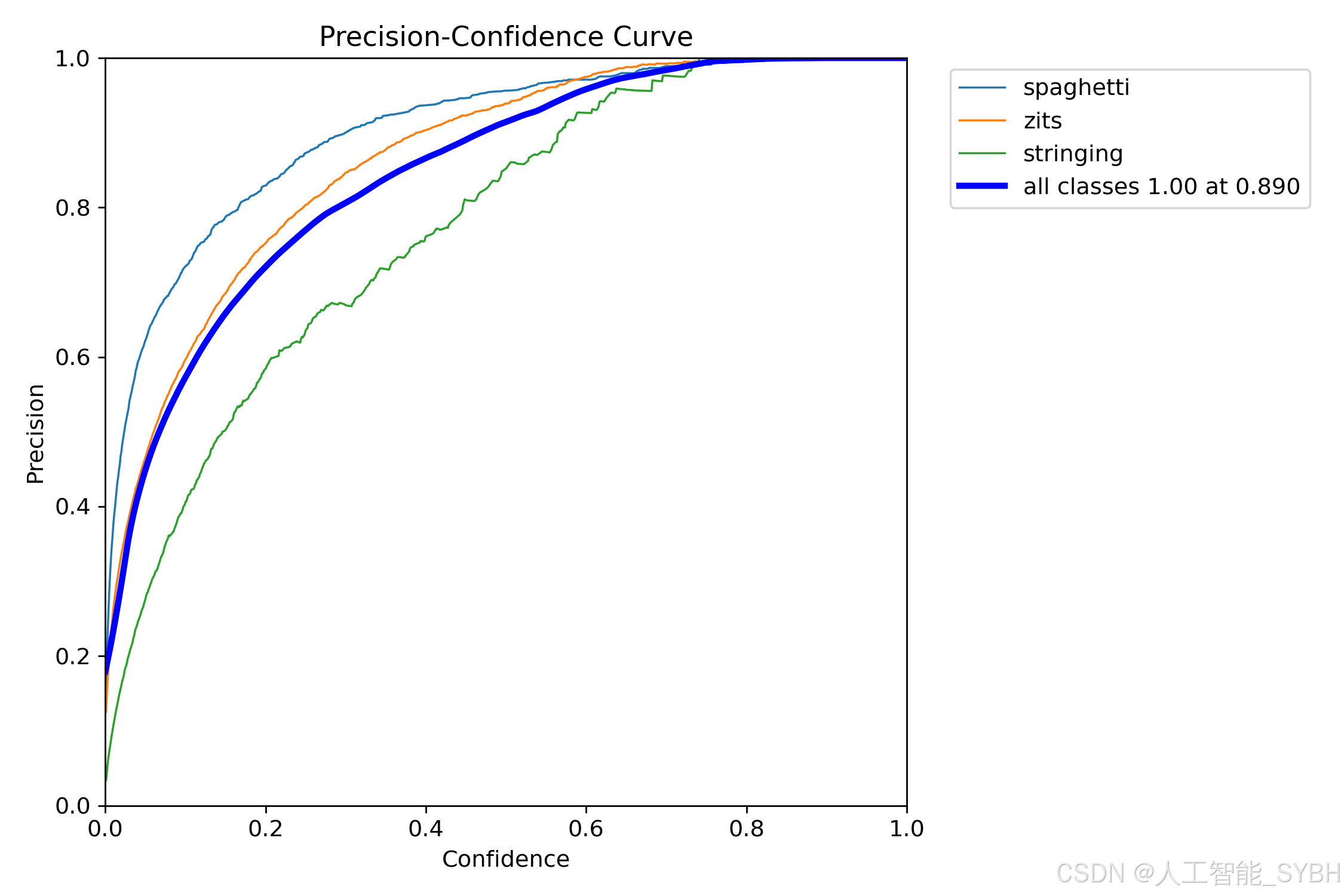

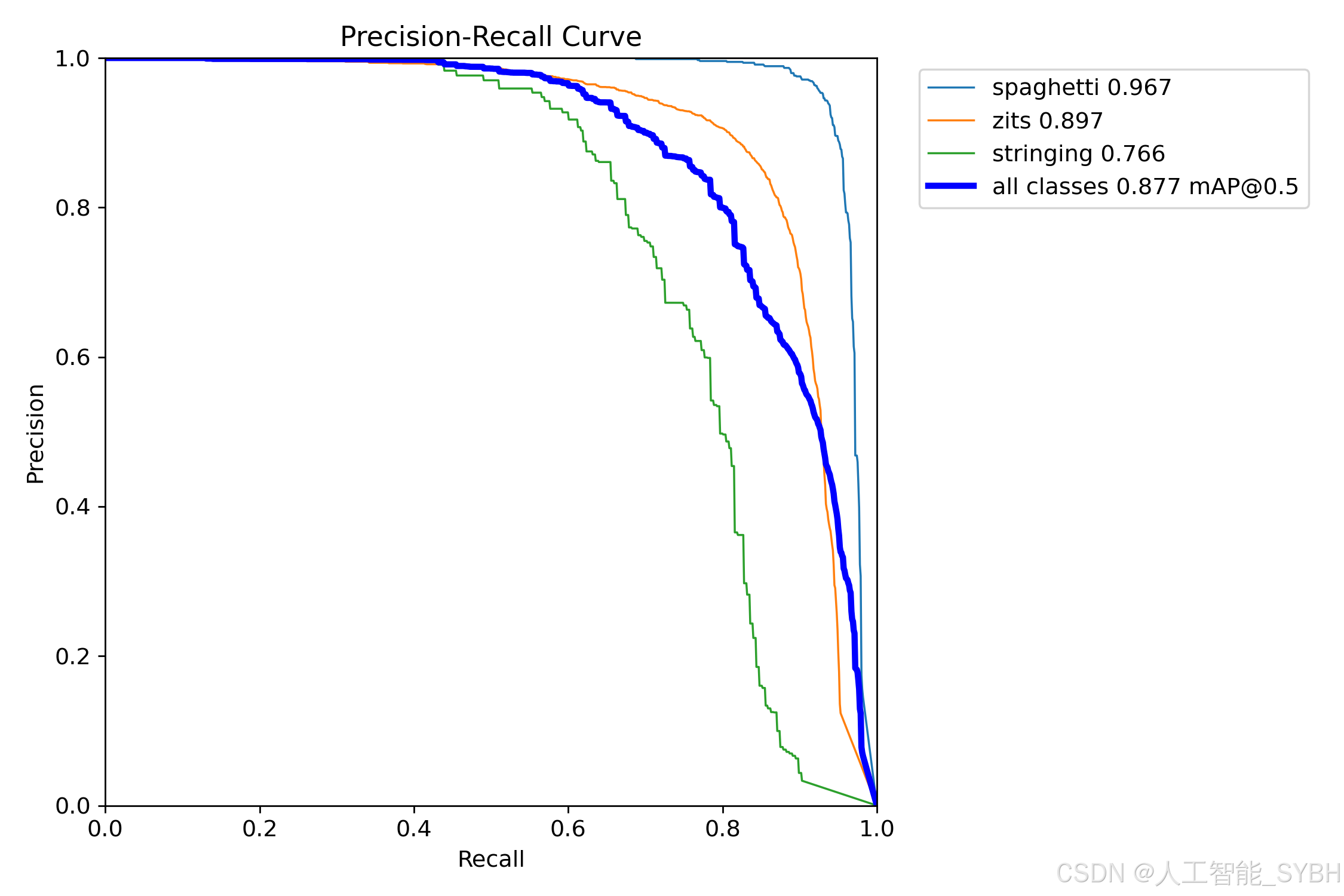

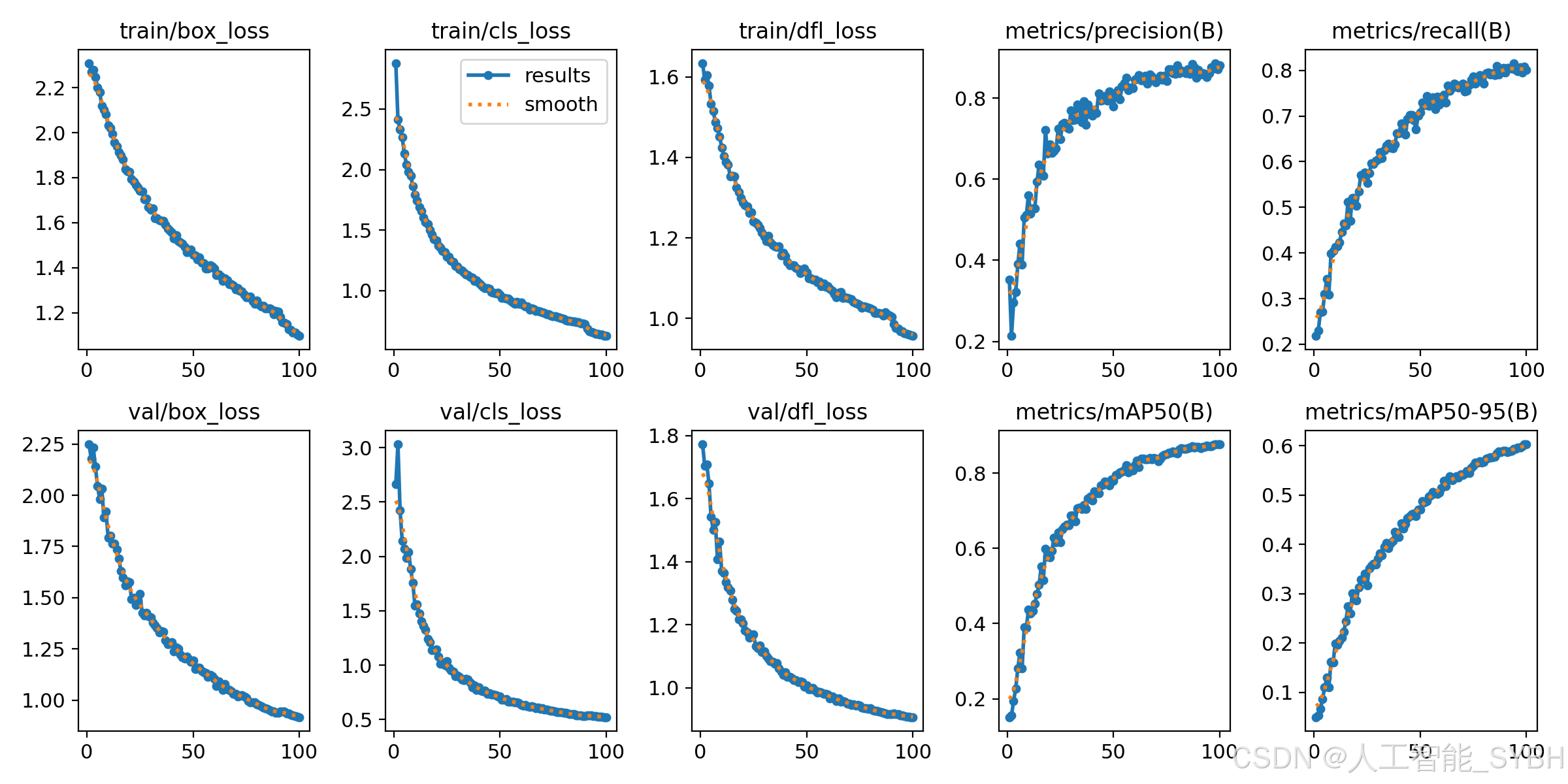

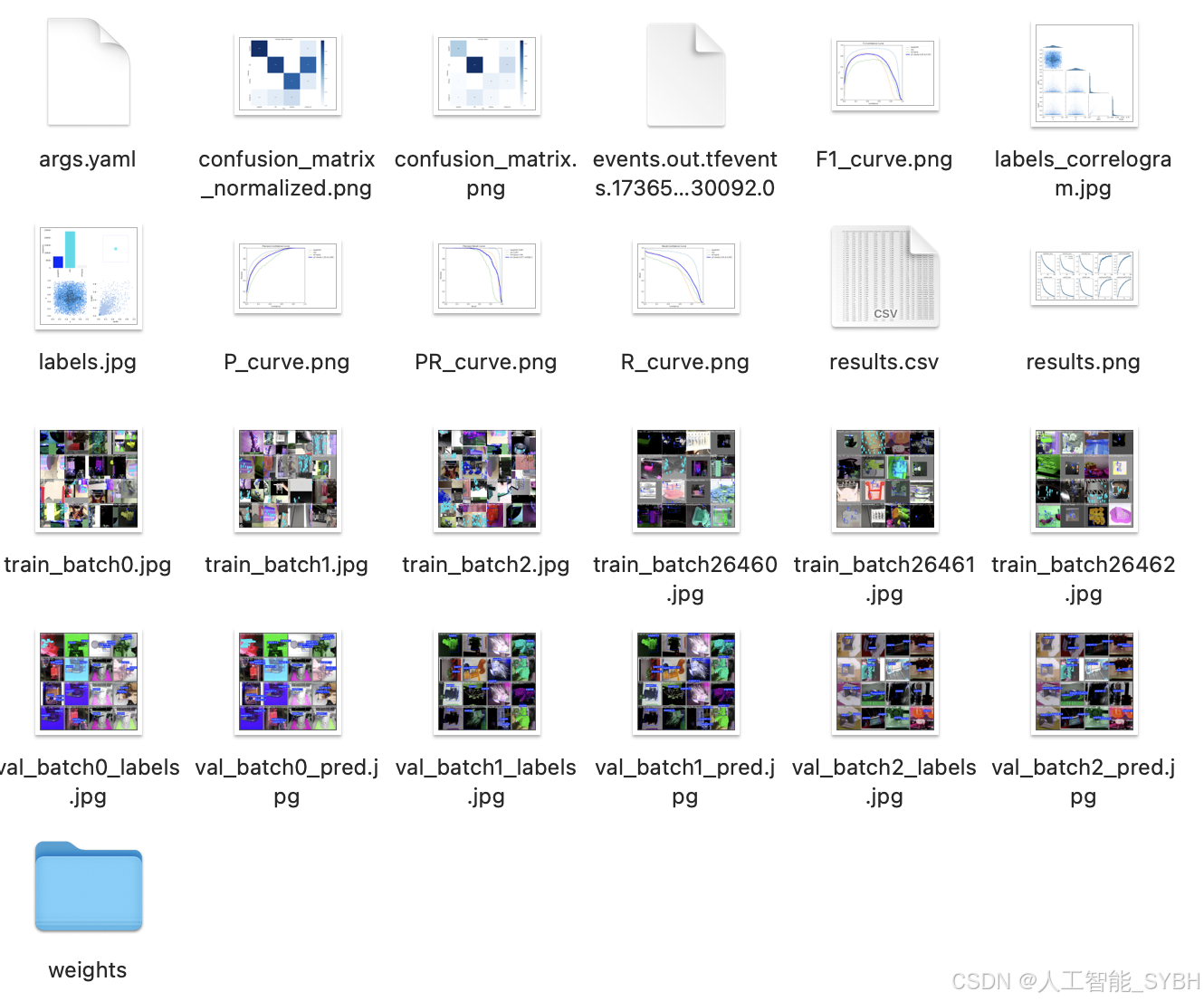

训练结果

六、核心代码

# -*- coding: utf-8 -*-
import os
import sys
import time
import cv2
import numpy as np
from PIL import ImageFont
from PyQt5.QtCore import Qt, QTimer, QThread, pyqtSignal, QCoreApplication
from PyQt5.QtWidgets import (QApplication, QMainWindow, QFileDialog,
                             QMessageBox, QWidget, QHeaderView,
                             QTableWidgetItem, QAbstractItemView)
from ultralytics import YOLO

# 自定义模块导入
sys.path.append('UIProgram')
from UIProgram.UiMain import Ui_MainWindow
from UIProgram.QssLoader import QSSLoader
from UIProgram.precess_bar import ProgressBar
import detect_tools as tools
import Config


class DetectionApp(QMainWindow):
    def __init__(self, parent=None):
        super().__init__(parent)
        self.ui = Ui_MainWindow()
        self.ui.setupUi(self)

        # 初始化应用
        self._setup_ui()
        self._connect_signals()
        self._load_stylesheet()

        # 模型和资源初始化
        self._init_detection_resources()

    def _setup_ui(self):
        """初始化UI界面设置"""
        self.display_width = 700
        self.display_height = 500
        self.source_path = None
        self.camera_active = False
        self.video_capture = None

        # 配置表格控件
        table = self.ui.tableWidget
        table.verticalHeader().setSectionResizeMode(QHeaderView.Fixed)
        table.verticalHeader().setDefaultSectionSize(40)
        table.setColumnWidth(0, 80)  # ID列
        table.setColumnWidth(1, 200)  # 路径列
        table.setColumnWidth(2, 150)  # 类别列
        table.setColumnWidth(3, 90)  # 置信度列
        table.setColumnWidth(4, 230)  # 位置列
        table.setSelectionBehavior(QAbstractItemView.SelectRows)
        table.verticalHeader().setVisible(False)
        table.setAlternatingRowColors(True)

    def _connect_signals(self):
        """连接按钮信号与槽函数"""
        self.ui.PicBtn.clicked.connect(self._handle_image_input)
        self.ui.comboBox.activated.connect(self._update_selection)
        self.ui.VideoBtn.clicked.connect(self._handle_video_input)
        self.ui.CapBtn.clicked.connect(self._toggle_camera)
        self.ui.SaveBtn.clicked.connect(self._save_results)
        self.ui.ExitBtn.clicked.connect(QCoreApplication.quit)
        self.ui.FilesBtn.clicked.connect(self._process_image_batch)

    def _load_stylesheet(self):
        """加载CSS样式表"""
        style_file = 'UIProgram/style.css'
        qss = QSSLoader.read_qss_file(style_file)
        self.setStyleSheet(qss)

    def _init_detection_resources(self):
        """初始化检测相关资源"""
        # 加载YOLOv8模型
        self.detector = YOLO('runs/detect/exp/weights/best.pt', task='detect')
        self.detector(np.zeros((48, 48, 3)))  # 预热模型

        # 初始化字体和颜色
        self.detection_font = ImageFont.truetype("Font/platech.ttf", 25, 0)
        self.color_palette = tools.Colors()

        # 初始化定时器
        self.frame_timer = QTimer()
        self.save_timer = QTimer()

    def _handle_image_input(self):
        """处理单张图片输入"""
        self._stop_video_capture()

        file_path, _ = QFileDialog.getOpenFileName(
            self, '选择图片', './', "图片文件 (*.jpg *.jpeg *.png)")
        if not file_path:
            return

        self._process_single_image(file_path)

    def _process_single_image(self, image_path):
        """处理并显示单张图片的检测结果"""
        self.source_path = image_path
        self.ui.comboBox.setEnabled(True)

        # 读取并检测图片
        start_time = time.time()
        detection_results = self.detector(image_path)[0]
        processing_time = time.time() - start_time

        # 解析检测结果
        boxes = detection_results.boxes.xyxy.tolist()
        self.detection_boxes = [list(map(int, box)) for box in boxes]
        self.detection_classes = detection_results.boxes.cls.int().tolist()
        confidences = detection_results.boxes.conf.tolist()
        self.confidence_scores = [f'{score * 100:.2f}%' for score in confidences]

        # 更新UI显示
        self._update_detection_display(detection_results, processing_time)
        self._update_object_selection()
        self._show_detection_details()
        self._display_results_table(image_path)

    def _update_detection_display(self, results, process_time):
        """更新检测结果显示"""
        # 显示处理时间
        self.ui.time_lb.setText(f'{process_time:.3f} s')

        # 获取带标注的图像
        annotated_img = results.plot()
        self.current_result = annotated_img

        # 调整并显示图像
        width, height = self._calculate_display_size(annotated_img)
        resized_img = cv2.resize(annotated_img, (width, height))
        qimage = tools.cvimg_to_qpiximg(resized_img)

        self.ui.label_show.setPixmap(qimage)
        self.ui.label_show.setAlignment(Qt.AlignCenter)
        self.ui.PiclineEdit.setText(self.source_path)

        # 更新检测数量
        self.ui.label_nums.setText(str(len(self.detection_classes)))

    def _calculate_display_size(self, image):
        """计算适合显示的图像尺寸"""
        img_height, img_width = image.shape[:2]
        aspect_ratio = img_width / img_height

        if aspect_ratio >= self.display_width / self.display_height:
            width = self.display_width
            height = int(width / aspect_ratio)
        else:
            height = self.display_height
            width = int(height * aspect_ratio)

        return width, height

    def _update_object_selection(self):
        """更新目标选择下拉框"""
        options = ['全部']
        target_labels = [
            f'{Config.names[cls_id]}_{idx}'
            for idx, cls_id in enumerate(self.detection_classes)
        ]
        options.extend(target_labels)

        self.ui.comboBox.clear()
        self.ui.comboBox.addItems(options)

    def _show_detection_details(self, index=0):
        """显示检测目标的详细信息"""
        if not self.detection_boxes:
            self._clear_detection_details()
            return

        box = self.detection_boxes[index]
        self.ui.type_lb.setText(Config.CH_names[self.detection_classes[index]])
        self.ui.label_conf.setText(self.confidence_scores[index])
        self.ui.label_xmin.setText(str(box[0]))
        self.ui.label_ymin.setText(str(box[1]))
        self.ui.label_xmax.setText(str(box[2]))
        self.ui.label_ymax.setText(str(box[3]))

    def _clear_detection_details(self):
        """清空检测详情显示"""
        self.ui.type_lb.setText('')
        self.ui.label_conf.setText('')
        self.ui.label_xmin.setText('')
        self.ui.label_ymin.setText('')
        self.ui.label_xmax.setText('')
        self.ui.label_ymax.setText('')

    def _display_results_table(self, source_path):
        """在表格中显示检测结果"""
        table = self.ui.tableWidget
        table.setRowCount(0)
        table.clearContents()

        for idx, (box, cls_id, conf) in enumerate(zip(
                self.detection_boxes, self.detection_classes, self.confidence_scores)):

            row = table.rowCount()
            table.insertRow(row)

            # 添加表格项
            items = [
                QTableWidgetItem(str(row + 1)),  # ID
                QTableWidgetItem(source_path),  # 路径
                QTableWidgetItem(Config.CH_names[cls_id]),  # 类别
                QTableWidgetItem(conf),  # 置信度
                QTableWidgetItem(str(box))  # 位置坐标
            ]

            # 设置文本居中
            for item in [items[0], items[2], items[3]]:
                item.setTextAlignment(Qt.AlignCenter)

            # 添加到表格
            for col, item in enumerate(items):
                table.setItem(row, col, item)

        table.scrollToBottom()

    def _process_image_batch(self):
        """批量处理图片"""
        self._stop_video_capture()

        folder = QFileDialog.getExistingDirectory(self, "选择图片文件夹", "./")
        if not folder:
            return

        self.source_path = folder
        valid_extensions = {'jpg', 'png', 'jpeg', 'bmp'}

        for filename in os.listdir(folder):
            filepath = os.path.join(folder, filename)
            if (os.path.isfile(filepath) and
                    filename.split('.')[-1].lower() in valid_extensions):
                self._process_single_image(filepath)
                QApplication.processEvents()  # 保持UI响应

    def _update_selection(self):
        """更新用户选择的检测目标显示"""
        selection = self.ui.comboBox.currentText()

        if selection == '全部':
            boxes = self.detection_boxes
            display_img = self.current_result
            self._show_detection_details(0)
        else:
            idx = int(selection.split('_')[-1])
            boxes = [self.detection_boxes[idx]]
            display_img = self.detector(self.source_path)[0][idx].plot()
            self._show_detection_details(idx)

        # 更新显示
        width, height = self._calculate_display_size(display_img)
        resized_img = cv2.resize(display_img, (width, height))
        qimage = tools.cvimg_to_qpiximg(resized_img)

        self.ui.label_show.clear()
        self.ui.label_show.setPixmap(qimage)
        self.ui.label_show.setAlignment(Qt.AlignCenter)

    def _handle_video_input(self):
        """处理视频输入"""
        if self.camera_active:
            self._toggle_camera()

        video_path = self._get_video_path()
        if not video_path:
            return

        self._start_video_processing(video_path)
        self.ui.comboBox.setEnabled(False)

    def _get_video_path(self):
        """获取视频文件路径"""
        path, _ = QFileDialog.getOpenFileName(
            self, '选择视频', './', "视频文件 (*.avi *.mp4)")

        if path:
            self.source_path = path
            self.ui.VideolineEdit.setText(path)
            return path
        return None

    def _start_video_processing(self, video_path):
        """开始处理视频流"""
        self.video_capture = cv2.VideoCapture(video_path)
        self.frame_timer.start(1)
        self.frame_timer.timeout.connect(self._process_video_frame)

    def _stop_video_capture(self):
        """停止视频捕获"""
        if self.video_capture:
            self.video_capture.release()
            self.frame_timer.stop()
            self.camera_active = False
            self.ui.CaplineEdit.setText('摄像头未开启')
            self.video_capture = None

    def _process_video_frame(self):
        """处理视频帧"""
        ret, frame = self.video_capture.read()
        if not ret:
            self._stop_video_capture()
            return

        # 执行目标检测
        start_time = time.time()
        results = self.detector(frame)[0]
        processing_time = time.time() - start_time

        # 解析结果
        self.detection_boxes = results.boxes.xyxy.int().tolist()
        self.detection_classes = results.boxes.cls.int().tolist()
        self.confidence_scores = [f'{conf * 100:.2f}%' for conf in results.boxes.conf.tolist()]

        # 更新显示
        self._update_detection_display(results, processing_time)
        self._update_object_selection()
        self._show_detection_details()
        self._display_results_table(self.source_path)

    def _toggle_camera(self):
        """切换摄像头状态"""
        self.camera_active = not self.camera_active

        if self.camera_active:
            self.ui.CaplineEdit.setText('摄像头开启')
            self.video_capture = cv2.VideoCapture(0)
            self._start_video_processing(0)
            self.ui.comboBox.setEnabled(False)
        else:
            self.ui.CaplineEdit.setText('摄像头未开启')
            self.ui.label_show.clear()
            self._stop_video_capture()

    def _save_results(self):
        """保存检测结果"""
        if not self.video_capture and not self.source_path:
            QMessageBox.information(self, '提示', '没有可保存的内容，请先打开图片或视频！')
            return

        if self.camera_active:
            QMessageBox.information(self, '提示', '无法保存摄像头实时视频！')
            return

        if self.video_capture:
            self._save_video_result()
        else:
            self._save_image_result()

    def _save_video_result(self):
        """保存视频检测结果"""
        confirm = QMessageBox.question(
            self, '确认',
            '保存视频可能需要较长时间，确定继续吗？',
            QMessageBox.Yes | QMessageBox.No)

        if confirm == QMessageBox.No:
            return

        self._stop_video_capture()
        saver = VideoSaverThread(
            self.source_path, self.detector,
            self.ui.comboBox.currentText())
        saver.start()
        saver.update_ui_signal.connect(self._update_progress)

    def _save_image_result(self):
        """保存图片检测结果"""
        if os.path.isfile(self.source_path):
            # 处理单张图片
            filename = os.path.basename(self.source_path)
            name, ext = filename.rsplit(".", 1)
            save_name = f"{name}_detect_result.{ext}"
            save_path = os.path.join(Config.save_path, save_name)

            cv2.imwrite(save_path, self.current_result)
            QMessageBox.information(
                self, '完成',
                f'图片已保存至: {save_path}')
        else:
            # 处理文件夹中的图片
            valid_exts = {'jpg', 'png', 'jpeg', 'bmp'}
            for filename in os.listdir(self.source_path):
                if filename.split('.')[-1].lower() in valid_exts:
                    filepath = os.path.join(self.source_path, filename)
                    name, ext = filename.rsplit(".", 1)
                    save_name = f"{name}_detect_result.{ext}"
                    save_path = os.path.join(Config.save_path, save_name)

                    results = self.detector(filepath)[0]
                    cv2.imwrite(save_path, results.plot())

            QMessageBox.information(
                self, '完成',
                f'所有图片已保存至: {Config.save_path}')

    def _update_progress(self, current, total):
        """更新保存进度"""
        if current == 1:
            self.progress_dialog = ProgressBar(self)
            self.progress_dialog.show()

        if current >= total:
            self.progress_dialog.close()
            QMessageBox.information(
                self, '完成',
                f'视频已保存至: {Config.save_path}')
            return

        if not self.progress_dialog.isVisible():
            return

        percent = int(current / total * 100)
        self.progress_dialog.setValue(current, total, percent)
        QApplication.processEvents()


class VideoSaverThread(QThread):
    """视频保存线程"""
    update_ui_signal = pyqtSignal(int, int)

    def __init__(self, video_path, model, selection):
        super().__init__()
        self.video_path = video_path
        self.detector = model
        self.selection = selection
        self.active = True
        self.colors = tools.Colors()

    def run(self):
        """执行视频保存"""
        cap = cv2.VideoCapture(self.video_path)
        fourcc = cv2.VideoWriter_fourcc(*'XVID')
        fps = cap.get(cv2.CAP_PROP_FPS)
        size = (
            int(cap.get(cv2.CAP_PROP_FRAME_WIDTH)),
            int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT)))

        filename = os.path.basename(self.video_path)
        name, _ = filename.split('.')
        save_path = os.path.join(
            Config.save_path,
            f"{name}_detect_result.avi")

        writer = cv2.VideoWriter(save_path, fourcc, fps, size)
        total_frames = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
        current_frame = 0

        while cap.isOpened() and self.active:
            current_frame += 1
            ret, frame = cap.read()

            if not ret:
                break

            # 执行检测
            results = self.detector(frame)[0]
            frame = results.plot()
            writer.write(frame)
            self.update_ui_signal.emit(current_frame, total_frames)

        # 释放资源
        cap.release()
        writer.release()

    def stop(self):
        """停止保存过程"""
        self.active = False


if __name__ == "__main__":
    app = QApplication(sys.argv)
    window = DetectionApp()
    window.show()
    sys.exit(app.exec_())

七、项目

演示与介绍视频：

基于深度学习的3D打印缺陷识别检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）_哔哩哔哩_bilibili
