需求背景

算力全网调度是云基础设施的核心目标之一，实现服务可在公有云(阿里\华为等)、IDC私有云、跨境等多场景运行(ECS\容器等)。算力全网调度的基础是实现算力互联，如：阿里云\华为云的VPC内计算实例网络互联，公有云\IDC私有云网络互联等等，而算力互联的核心便是多云网络。

多云网络分为控制面、转发面。控制面屏蔽不同公有云的资源管理差异，转发面需要屏蔽各公有云的VPC网络实现差异，同时需要在公有云的VPC链路之上构建多云转发链路。

实现方案

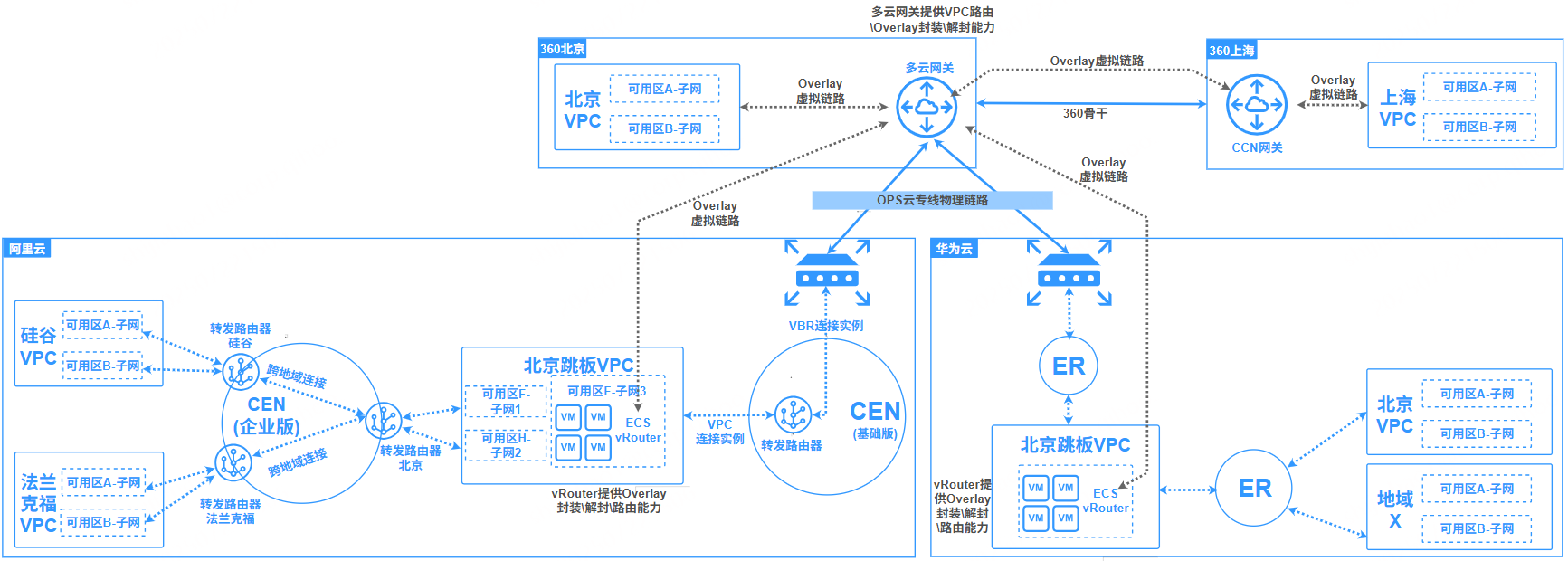

基于多云网络的构建目标，整体实现方案如下：

上图中，主要包含以下四类内容：

云专线。360北京IDC通过各公有云厂商云专线接入公有云，实现物理网络基础链路，可在IDC内访问公有云VPC内ECS。

多云网关。部署在360北京IDC内，承载Overlay网络的封装\解封及VPC间路由功能，与公有云内边界路由器通过云专线物理链路互联，两者在专线链路之上构建Overlay链路；多云网关同时与360其他地域云网络网关通过骨干链路互联，实现跨地域VPC互通；多云网关具备BGP发布能力，实现360IDC访问VPC网络。

边界路由器。部署在各公有云内的跳板VPC(边界路由器专属VPC)，该VPC与360IDC物理链路互通。边界路由器具备Overlay网络封装\解封及路由转发功能，接收四类核心流量，以阿里云举例，阿里云内业务VPC->360IDC、业务VPC->360云、业务VPC->华为云、360IDC Overlay流量。针对前三类流量，边界路由器收到网络报文后，路由后，额外封装Overlay报文，并发送至多云网关，多云网关收到Overlay报文后解封，根据VPC标识及路由表进行路由转发，若目标是360云VPC，再次封装Overlay报文转发至360云计算节点；若目标是360IDC，多云网关直接发送到IDC；若目标是华为云VPC，再次封装Overlay报文转发至华为云边界路由器。对于第四类流量，边界路由器收到多云网关的Overlay流量后解封，将流量通过边界路由器ECS发出。

公有云内路由互联。主要依托各公有云内的云网络能力，实现业务VPC和边界路由器专属VPC互联。以阿里云举例，通过阿里云CEN互联业务VPC和边界路由专属VPC，同时在业务VPC、CEN内下发路由条目，将目标网段为360IDC及其他公有云的流量转发至边界路由器VPC，在边界路由器VPC内下发路由条目，将目标网段为360IDC等流量转发至边界路由器ECS，这是阿里云的出向链路。在边界路由器VPC内下发路由条目，将目标网段为阿里云内业务VPC的流量转发至CEN，进而通过CEN转发至业务VPC内，这是阿里云的入向链路。华为云等其他公有云转发逻辑类似。

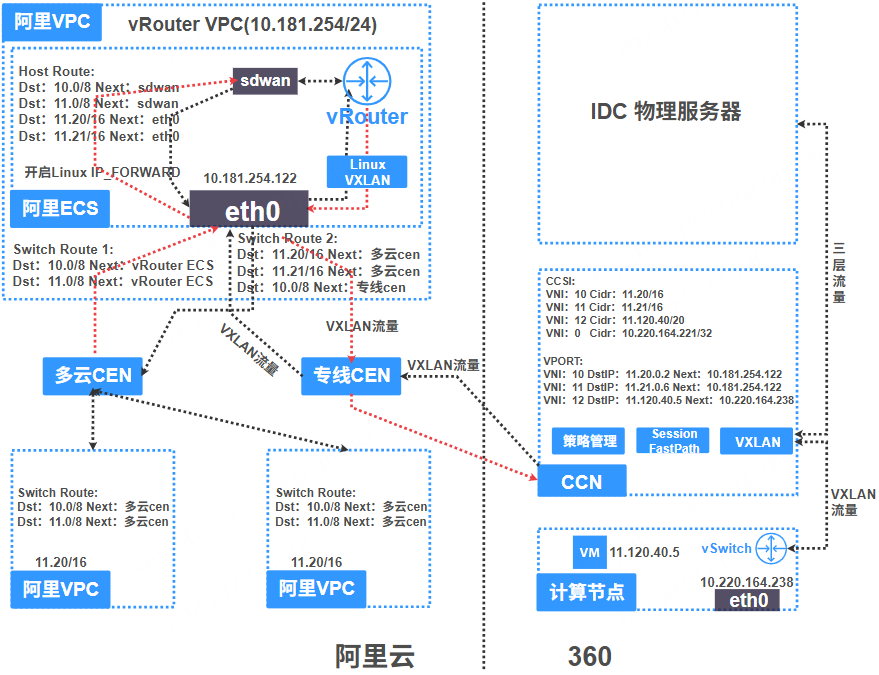

以上是多云网络的基础转发链路，基于该链路即可实现算力互联、流量调度等。下图是详细的策略配置及转发结构：

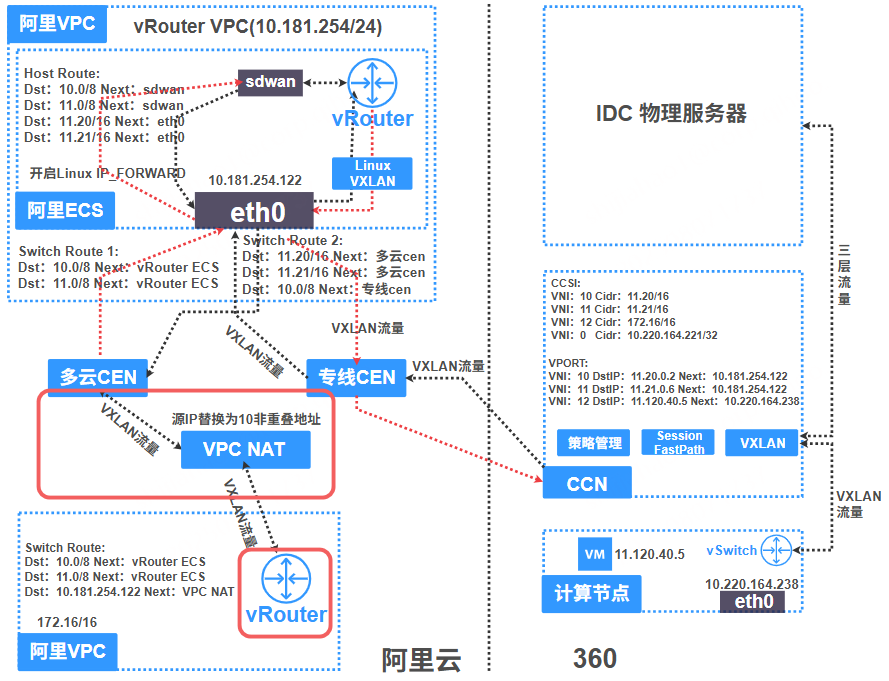

前述实现均为360私有云如何与阿里云等公有云VPC互联，整体的VPC网段规划是全局管理，没有网段重叠的场景。在360奇云(公有云)场景下，业务VPC网段由用户指定，不同业务用户的网段存在重叠场景。在重叠场景下，上图中的公有云内网络功能，如：路由管理以及边界路由器等都公共基础链路无法实现复用，所以在业务VPC内构建vRouter网关，VPC vRouter与Edge vRouter构建Overlay网络，转发链路如下：

如上所示，在业务VPC内建设vRouter网关(ECS)，业务VPC内调整自定义路由，将去往360的流量导向VPC vRouter，由VPC vRouter和Edge vRouter构建Overlay链路，屏蔽重叠VPC网段。VPC vRouter的IP为VPC内IP，与Edge vRouter的互联，将流量导向VPC NAT，完成源地址替换为非重叠IP(该IP由全局统一管理)，至此，重叠VPC的流量也通过Overlay链路进入Edge vRouter，在Edge vRouter内根据Overlay标识进行转发即可，复用原有Edge vRouter的转发链路。

在多云链路中，会遇到链路MTU的问题。阿里云等公有云ECS、容器内MTU为1500，公有云专线MTU也是1500，这就导致vRouter封装Overlay链路后，MTU大于1500，进而导致多云转发异常，该异常场景下，在vRouter内针对TCP进行MSS调整，将TCP建连的双向SYN动态设置MSS为1410，以便双侧TCP MSS协商在正常值内，通过该项策略，不需双侧显性调整自身网卡MTU；在UDP场景下，则需开启PMTU进行感知。

相关收益

基于前述多云链路，当前可实现阿里云、华为云、火山云的多云互通，360内相关业务可部署至阿里云硅谷、法兰克福等提供境外服务，同时与360IDC服务互通；相关业务可弹性调度到阿里云ECS、容器实例及阿里云乌兰察布PAI等，与360IDC镜像服务、其他计算实例互联。

未来展望

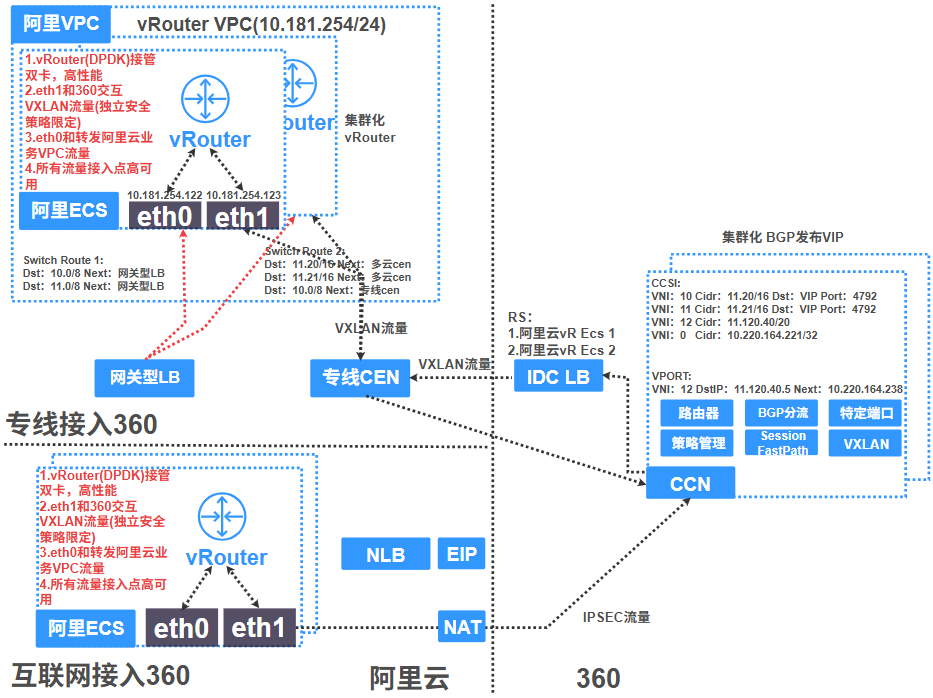

当前的多云链路，在可用性、性能等方面尚存不足，下图是后续优化路线，安全方面也将加入相关安全防范能力，主要包含：流量审计、策略隔离等。

基于以上转发结构实现多云网络转发链路的几个核心目标：边界路由器及IDC多云网关高可用、边界路由器高性能、边界路由器双卡安全策略隔离、互联网备份链路接入。
