在 5G 网络的演进版图中，接入网架构的变革是支撑其 “灵活组网、高效承载” 的关键一步。这页 PPT 清晰呈现了 5G RAN（无线接入网）架构从 3G、4G 到 5G 的演进路径，以及 CU（集中单元）与 DU（分布单元）拆分的核心逻辑。作为想深入理解 5G 技术的学习者，我们可以从 “架构演进、功能拆分、部署形态” 三个维度拆解，看透 5G 如何通过架构革新适配未来复杂业务需求。

一、从 3G 到 5G：接入网架构的演进逻辑

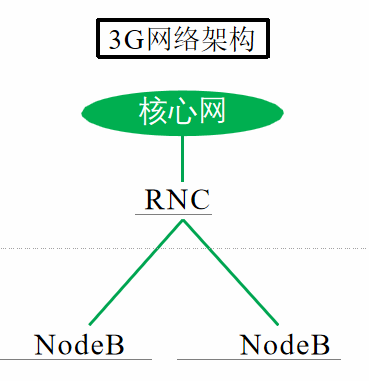

（一）3G 网络架构：“分层集中” 的初步尝试

3G 时代，网络架构是 **“核心网→RNC→NodeB”** 的三级结构：

• 核心网：整个移动通信网络的 “大脑”，负责业务调度、用户数据管理。
• RNC（Radio Network Controller，无线网络控制器）：作为 “中间层”，承担无线资源集中控制（比如决定哪个 NodeB 给用户分配带宽）、切换管理（用户从一个基站移动到另一个时，RNC 协调接续）。
• NodeB：即 3G 基站，负责空口信号收发（把核心网的数据转换成无线信号发给手机，反之亦然 ）。

特点：分层清晰，但 “中间层 RNC” 导致架构相对 “臃肿”，多了一层转发，会增加时延、降低组网灵活性。

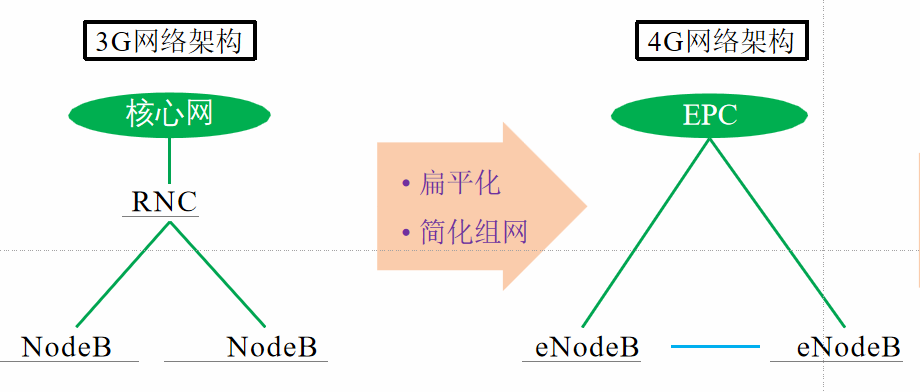

（二）4G 网络架构：“扁平化” 的效率革命

4G 时代，架构演进为 **“核心网（EPC）→eNodeB”** 的二级结构：

• EPC（Evolved Packet Core，演进型分组核心网）：4G 核心网，功能更集中、更高效，负责会话管理、数据转发等。
• eNodeB（演进型基站）：集成了 3G 时代 RNC + NodeB 的功能，既是 “无线资源控制器”，又是 “信号收发器”。

核心变革：扁平化。去掉 RNC 中间层，eNodeB 直接连接核心网，减少转发环节，提升数据传输效率（时延降低、速率提升 ）。这是 4G 能支撑 “移动宽带业务”（高清视频、高速下载 ）的关键架构基础。

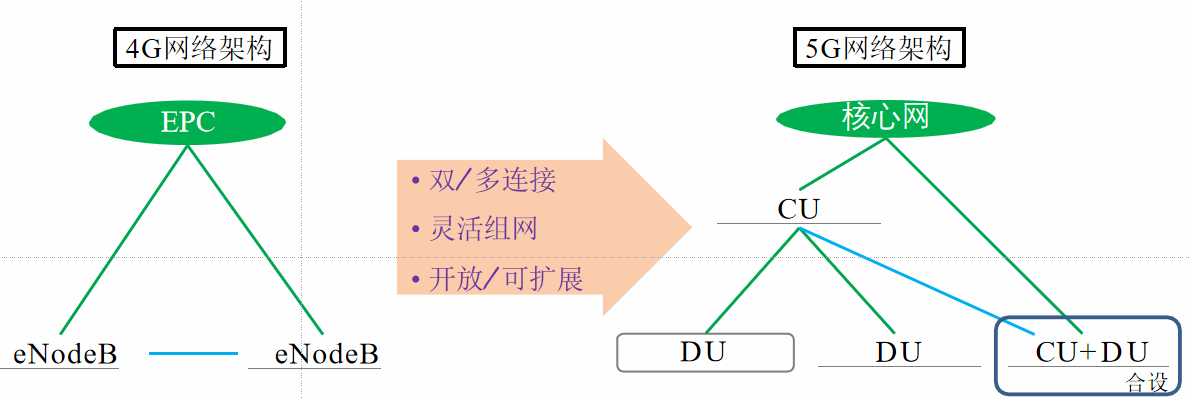

（三）5G 网络架构：“灵活解耦” 的未来适配

5G 时代，架构再次革新，演进为 **“核心网→CU→DU”** 的 “逻辑拆分” 结构：

• 核心网：延续 5G 服务化架构（SBA），更灵活地支撑多样化业务。
• CU（Centralized Unit，集中单元） + DU（Distribution Unit，分布单元）：把 4G eNodeB 的功能 **“逻辑拆分为两层”**，CU 负责 “非实时、高算力功能”，DU 负责 “实时、低时延功能”。

核心变革：解耦化。通过 CU/DU 拆分，让 5G 接入网既能像 4G 一样 “扁平化”，又能通过 “功能分层” 适配复杂场景（比如城市热点区需要集中算力调度，偏远地区需要简化部署 ）。

二、CU 与 DU：功能拆分的 “分工智慧”

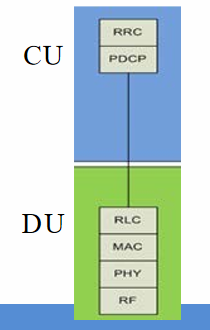

5G 把基站功能拆分为 CU 和 DU，本质是 **“按‘实时性需求’对功能做切割”**。3GPP 定义了 “选项 2” 作为标准切分方案，我们可以从 “协议栈分层” 理解两者的分工：

（一）CU：负责 “非实时、高算力” 功能

CU 聚焦 **“对实时性要求较低，但需要集中处理、全局调度的功能”，对应协议栈的高层协议 **：

• RRC（无线资源控制）：管理终端的 “无线连接”（比如决定给手机分配哪个频段、带宽 ），需要 “全局视角”（CU 能统筹多个 DU 的资源 ）。
• SDAP（服务数据适配协议）：负责 “业务数据流的 QoS 适配”（比如给高清视频分配高优先级，给普通文本分配低优先级 ），需要 “集中调度”（CU 统一判断业务需求 ）。
• PDCP（分组数据汇聚协议）：承担数据加密、头压缩（减少数据传输量，提升效率 ），这些功能 “对实时性要求不高，但需要算力支撑”（CU 可以集中部署高性能服务器处理 ）。

价值：CU 像 “云端大脑”，用集中化算力处理全局调度、复杂协议，让网络更智能、更灵活。

（二）DU：负责 “实时、低时延” 功能

DU 聚焦 **“对实时性要求极高，需要本地化、快速响应的功能”，对应协议栈的底层协议 **：

• RLC（无线链路控制）：负责 “数据分段、重传”（如果空口传输丢包，DU 快速重发，保障数据完整 ），需要 “低时延响应”。
• MAC（媒体接入控制）：负责 “资源调度”（给终端分配空口资源，比如毫秒级决定哪个用户在哪个子载波上发数据 ），需要 “实时决策”。
• PHY（物理层）：直接处理 “无线信号调制解调”（把数字信号转换成无线波形发出去，反之亦然 ），是 “最贴近空口、最需要实时性” 的功能。

价值：DU 像 “边缘执行者”，用本地化部署保障空口传输的 “低时延、高可靠”，让用户体验更流畅。

三、CU 与 DU 的部署形态：“分合自如” 的灵活组网

5G 中，CU 和 DU 是 **“逻辑功能单元”**，不是物理上的绝对分离。实际部署中，有两种典型形态：

（一）“合设” 形态：兼容 4G，快速过渡

• 定义：CU + DU 部署在同一物理设备中，形态类似 4G 的 eNodeB（或 BBU ）。
• 适用场景：5G 建设初期，运营商为了兼容 4G 存量设备、降低部署成本，会选择这种形态。比如在偏远地区，不需要复杂的灵活组网，“合设” 能快速实现 5G 覆盖，同时复用 4G 站点的配套设施（电源、传输 ）。
• 本质：5G 功能 “打包” 部署，兼顾过渡需求，但没完全发挥 “CU/DU 拆分” 的灵活优势。

（二）“分离” 形态：面向未来，灵活适配

• 定义：CU 和 DU 部署在不同物理设备中，甚至可以 “CU 集中部署在区域机房，DU 分散部署在基站站点”。
• 核心优势：
  • 灵活组网：CU 可以统筹多个 DU 的资源（比如一个 CU 连接多个基站的 DU ），实现 “跨站点协同”（比如高铁场景，CU 统一调度沿线 DU，保障高速移动时的连续连接 ）。
  • 成本优化：CU 集中部署，能共享高性能算力（比如用服务器集群处理多个 DU 的非实时业务 ），降低单站点成本；DU 分散部署，贴近用户，保障空口实时性。
  • 业务适配：对 “低时延业务”（如工业控制 ），DU 可下沉到园区机房，减少传输时延；对 “高算力业务”（如 AI 辅助调度 ），CU 可上联到云数据中心，调用更强算力。

四、5G 架构革新的 “业务价值”：为什么需要 CU/DU 拆分？

理解架构演进后，我们更需要看透 “变革背后的业务驱动”——5G 要支撑的 “eMBB（增强移动宽带 ）、uRLLC（超高可靠低时延 ）、mMTC（海量机器类通信 ）” 三大业务，对网络提出了 **“矛盾又复杂”** 的需求：

• 矛盾 1：既要 “集中算力调度”（比如大范围协同、AI 全局优化 ），又要 “边缘实时响应”（比如空口信号处理不能有延迟 ）→ CU（集中算力） + DU（边缘实时） 解耦，完美适配。
• 矛盾 2：既要 “低成本广覆盖”（比如农村、郊区用合设形态快速部署 ），又要 “高灵活定制化”（比如工厂、园区用分离形态适配低时延 ）→ 合设 / 分离的部署形态，让 5G 能 “因地制宜”。

五、总结：5G 架构演进的底层逻辑

从 3G “分层集中”→4G “扁平化高效”→5G “灵活解耦”，接入网架构的每一次变革，都是 **“业务需求驱动技术创新”** 的结果：

• 3G 解决 “从无到有”，尝试分层控制；
• 4G 解决 “效率提升”，用扁平化适配移动宽带；
• 5G 解决 “未来复杂需求”，用 CU/DU 拆分实现 “集中智能 + 边缘实时” 的平衡。

对于想深入学习 5G 技术的人来说，理解 CU/DU 架构，不仅是 “记住概念”，更要看透 **“功能拆分的设计智慧”** —— 5G 不再是 “一刀切” 的网络，而是能像 “乐高积木” 一样，根据业务需求灵活组合、适配场景。这也是未来 6G 甚至更先进网络的设计雏形：“智能解耦、按需部署、全域协同” 。

（本文为 个人5G 接入网架构学习笔记，欢迎持续关注，共同探讨～）
