瑞芯微RV1126B_AI专用SoC详细规格中文版

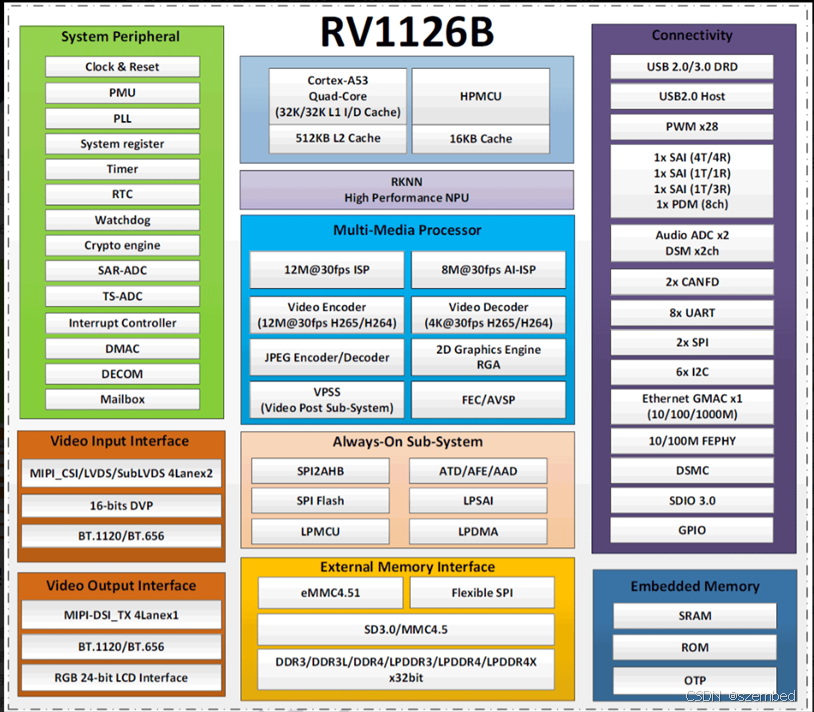

RV1126B是一款用于机器视觉应用的高性能视觉处理系统芯片，尤其适用于人工智能相关应用。它基于四核ARMCortex-A53 64位核心，集成了NEON和FPU。每个核心配备32KB指令缓存和32KB数据缓存，以及512KB统一的L2缓存。内置的NPU支持INT8/INT16混合运算，计算能力高达3.0TOPS。此外，凭借其强大的兼容性，基于TensorFlow/MXNet/PyTorch/Caffe等一系列框架的网络模型可以轻松转换。RV1126B引入了一种全新的全硬件基础的最多1200万像素的ISP(图像信号处理器)和后处理器。它实现了许多算法加速器，例如HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等。此外，还引入了最多800万像素的ALHSP作为传统ISP的补充，提供卓越的空间降噪性能和增强的图像增强效果。配合两个MIPICSI(或LVDS/SubLVDS)和一个DVP(BT.601/BT.656/BT.1120)接口，用户可以构建一个同时接收来自四个摄像头传感器视频数据的系统。RV11268内嵌的视频编码器支持H.265/H.264视频编码，并且支持多流编码。借助这一功能，可以将摄像头的视频以更高分辨率编码并存储在本地内存中，同时将另一低分辨率视频传输到云端存储。RV1126B中的H.264/H.265视频解码器支持H.264和H.265的4Kp30。除了上述高性能多媒体模块外，RV1126B还包含丰富的音频、存储器及其他外设接口，例如I2C、SPI、PWM等。这些可以帮助用户将更多传感器或其他外设添加到整个系统中，以提高灵活性和可扩展性。RV1126B具有高性能的外部DRAM(DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/4X)，能够满足苛刻的存储器带宽需求。此外，RTC、POR、RMI以太网PHY和音频编解码器也集成在RV1126B中。

应用处理器

• 四核ARMCortex-A53
• 完整实现ARM架构v8-A指令集，ARMNeon高级SIMD
• 分别集成Neon和FPU
• 32KBL1指令缓存和32KBL1数据缓存
• Cortex-A53的统-512KBL2缓存
• 支持TrustZone技术
• CPU核心系统支持独立电源域，以支持内部电源切换以及根据不同的应用场景外部开启/关闭。

• PD_CPU2:第3个Cortex-A53+Neon+FPU+L1指令/数据缓存。
• PD_CPU3:第4个Cortex-A53+Neon+FPU+L1指令/数据缓存

• 一个独立的电压域，用于支持DVFS

存储器组织

• 片内存储器
• 启动ROM
• 支持从以下设备启动系统:
• SPI接口
• eMMC接口
• SD/MMC接口

• 支持通过以下接口下载系统代码:

• USB2.0接口
• UART接口
• 64KB系统SRAM
• 8KBPMUSRAM

• 片外存储器

• 动态存储器接口(DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X)
• 符合JEDEC标准
• 支持DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X
• 支持32位数据宽度，2个芯片选择(rank)，每个rank最大4GB地址空间，总地址空间为4GB(最大)
• 支持低功耗模式，例如SDRAM的掉电和自刷新模式

• eMMC接口

• 完全符合JEDECeMMC4.51规范。支持HS200，但不支持命令队列·支持三种数据总线宽度模式:1位、4位和8位

• SD/MMC接口

• 符合SD3.0、MMC4.51
• 支持1位、4位数据总线宽度

• 灵活的串行闪存接口(FSPI0)

• 支持从/向串行闪存设备传输数据
• 支持1位、2位或4位数据总线宽度。
• 支持2个芯片选择

系统组件

• HPMCU

• 集成16KB缓存
• 集成可编程中断控制器，所有连接到CPU的IRQ线也连接到MCU
• 集成带有JTAG接口的调试控制器

• LPMCU

• 集成可编程中断控制器，VD_PMU域中的所有IRQ线都连接到MCU
• 集成带有JTAG接口的调试控制器
• 用于低功耗应用

• CRU(时钟和复位单元)

• 支持总共4个PLL以生成所有时钟
• 一个24MHz时钟输入的振荡器
• 支持对各个组件的时钟门控控制
• 支持对整个芯片的全局软复位控制，以及对每个组件的单独软复位

• PMU(电源管理单元)

• 多种可配置的工作模式，通过不同的频率或自动时钟门控控制或电源域开关控制来节省功耗
• 在不同模式下有多种唤醒源
• 支持4个独立的电压域:CPU_DVDD、NPU_DVDD、VDD_LOGIC、VDD_PMU
• 支持3个独立的电源域，可以根据不同的应用场景通过软件进行上电/下电

• 定时器

• 支持2个安全定时器，具有64位计数器和基于中断的操作
• 支持6个非安全定时器，具有64位计数器和基于中断的操作
• 支持1个非安全定时器，具有64位计数器，用于低功耗模式应用支持两种操作模式:自由运行和用户定义计数，适用于每个定时器
• 支持检查定时器的工作状态

• 看门狗

• 32位看门狗计数器
• 计数器从预设值开始倒计时至0以指示超时发生
• 当超时发生时，WDT可以执行两种类型的操作:
• 生成系统复位
• 首先生成中断，如果在第二次超时发生之前未通过服务例程清除，则生成系统复位
• 三个看门狗用于非安全应用
• 一个看门狗用于安全应用

• 中断控制器

• 支持从SoC内部不同组件输入的256个SPI中断源
• 支持16个软件触发中断
• 输入中断电平固定，高电平敏感或上升沿敏感
• 支持每个中断源的不同中断优先级，且始终可由软件编程

• DMAC

• 支持2个物理通道
• 支持39组外设请求接口
• 支持48个逻辑通道，每个逻辑通道支持以下功能:.
• 支持存储器到存储器、存储器到外设、外设到存储器的数据传输.
• 支持链表DMA功能以完成分散-聚合传输
• 支持三种多块传输方式:连续地址、自动重载、链表

• 安全系统

• 支持一个密码引擎

• 支持对称算法

• AES-128、AES-192、AES-256、SM4
• AES和SM4的ECB/CBC/OFB/CFB/CTR/CTS/XTS/CCM/GCM/CBC-MAC/CMAC模式

• 哈希算法

• SHA-1、SHA-256/224、MD5、SM3(带硬件填充)
• SHA-1、SHA-256、MD5、SM3的HMAC(带硬件填充)

• 非对称算法

• RSA(最高4096位)、ECC(最高256位)、SM2

• 密钥阶梯(KL)

• 支持从OTP或RKRNG获取根密钥并对其进行派生
• 支持将根密钥或派生密钥写入某些特定模块
• 阶数可配置
• 支持安全OTP
• 支持安全调试
• 支持安全操作系统
• 除了CPU之外，SoC中的其他主设备也可以通过软件编程支持安全模式和非安全模式
• SoC中的一些从设备只能由安全主设备寻址，而其他从设备可以由安全主设备或非安全主设备寻址，具体可通过软件编程设置
• 系统SRAM的部分空间仅在安全模式下寻址
• 外部DDR空间可以划分为16个部分，每个部分都可以通过软件编程由每个主设备启用

• 邮箱

• SoC中的一个邮箱具有4个通道，用于Cortex-A53和HPMCU之间的通信。
• VD_PMU中的一个邮箱用于Cortex-A53和LPMCU之间的通信
• ·支持每个邮箱通道的独立中断

• 解压缩

• 支持解压缩GZIP文件
• 支持解压缩DEFLATE格式的数据
• 支持解压缩ZLIB格式的数据
• 支持解压缩数据的限制大小功能，以防止在解压缩过程中恶意破坏内存

• 实时时钟(RTC)

• 基于32.768kHz晶体振荡器提供年、月、日、星期、小时、分钟和秒
• 支持对秒和小时计数的补偿
• 时间、日历和闹钟的BCD表示
• 12小时或24小时制，12小时制下有AM和PM
• 中断可分别通过软件屏蔽

• 闹钟中断
• 周期性中断
• 芯片断电中断
• 电池电量异常中断

• 始终在线视频(AOV)子系统

• 一个SPI从接口，用于接收来自摄像头的数据
• 一个专用的SPI主接口，用于访问外部闪存设备
• 低功耗控制单元，用于节省电量
• 使用LPMCU进行系统控制

• 始终在线音频(AOA)子系统

• 一个音频ADC和一个低功耗SAI控制器，用于接收来自传感器的数据
• 一个专用的SPI主接口，用于访问外部闪存设备
• 低功耗控制单元，用于节省电量
• 一个AOA控制器，用于系统控制以检测声音并唤醒SoC

• 支持音频时间检测
• 支持音频特征提取
• 支持音频AI检测

视频编解码器

• 视频解码器
• 实时解码 H.264 和 H.265
• 支持 MMU
• H.265 HEVC/MVC 主配置文件 yuv420@L5.0，最高支持 3840x2160@30fps
• H.264 AVC/MVC 主配置文件 yuv400/yuv420/yuv422@L5.1，最高支持 3840x2160@30fps

视频编码器

• HEVC主配置文件，5.0级高阶
• H.264高配置文件，5.0级
• JPEG基线
• 并行编码(HEVC+JPEG或H264+JPEG)
• 支持最高12M@30fps
• 支持常见的主流，如3048x2160@30fps、1920x1080@30fps
• 最高支持200Mbps的码率，支持CBR/VBR/FiXQP/QPMAP码率控制
• YUV420和YUV400流格式
• 片段分割
• 区域和块映射ROI
• 8区域OSD
• 链表配置模式
• YUV/RGB视频源，支持裁剪、旋转和镜像
• 超低延迟编码
• 运动和遮挡检测
• HEVC的双参考帧搜索

JPEG解码器

• 支持基线(DCT顺序)
• 支持JPEG文件交换格式(JFIF)1.02
• 支持的图像大小为48x48至65520x65520
• 支持YUV400/YUV420/YUV422/YUV440/YUV411/YUV444

神经处理单元

• 瑞芯微NPU引擎:
• 3TOPS*用于INT8
• 支持INT4、INT8、INT16、FP16运算
• 支持深度学习框架:TensorFlow、Caffe、Tfite、Pytorch、OnnxNN、AndroidNN等。*稀疏性
• 一个独立的电压域，用于支持DVFS

二维图形引擎

• 二维图形引擎(RGA)
• 数据格式

• RC0输入数据格式:

• ARGB8888/RGBA8888/RGBA4444/RGBA5551
• RGB888P/RGB565
• YUV422-P/YUV422-SP-8bit/10bit(输入后裁剪至8bit)
• YUV420-P/YUV420-SP-8bit/10bit(输入后裁剪至8bit)
• YUV444I/YUV444SP-8bit
• YVYU422-8bit
• YUV400-8bit
• TILE4X4YUV420/422/444-8bit
• TILE4X4YUV420/422/444-10bit(输入后裁剪至8bit)
• BPP1/2/4/8
• SRC1输入数据格式:
• ARGB8888/RGBA8888/RGBA4444/RGBA5551/A8
• RGB888P/RGB565
• 输出数据格式(所有YUV格式均为8bit):
• ARGB8888/RGBA8888/ARGB4444/RGBA4444/ARGB5551/RGBA5551
• RGB888/RGB565
• YUV420/YUV422P/SP
• YUV400/Y4
• YUV444SP/4441
• 像素格式转换，BT.601/BT.709
• 抖动操作.
• 最大分辨率:源为8192x8192，目标为4096x4096。

• 缩放

• 下缩放:平均/双线性滤波
• 上缩放:双三次滤波(源>1992时使用双线性)
• 任意非整数缩放比例，从1/16到16

• 旋转

• 0、90、180、270度旋转
• x镜像、y镜像操作
• 镜像和旋转协同操作.

• 位块传输(BitBLT)

• 块传输
• 颜色调色板/颜色填充，支持带有alpha.
• 透明模式(颜色键控/模板测试，指定值/值范围)
• 双源BitBLT
• A+B=B仅BitBLT，A支持旋转和缩放，而B固定
• A+B=C第二源(B)具有与(C)相同的属性，加上旋转功能

• 透明度混合

• 全面的逐像素透明度(颜色/透明度通道分别)
• 渐变
• 支持SRC1(R2Y)+SRCO(YUV)->DST(YUV)
• 支持DST完全CSC转换为YUV2YUV

• OSD 自动反转

• 支持 ARGB8888/ARGB1555/ARGB444/ARGB2BPP 格式的 OSD 源
• 支持 SRC0 和 OSD 叠加

显示接口

• 支持MCU/RGBLCD接口，最高可达24位
• 支持BT.656/BT.1120接口
• 支持4车道MIPI接口，每车道1.5Gbps
• 最大输出分辨率为1920x1080@60fps
• 视频输出处理器(VOP)
• 最高支持1920x1080@60fps
• 多层

• 背景层

• 可编程的24位颜色

• Win0层

• YUV444、YUV422、YUV420、RGB888、ARGB888、RGB565
• 支持虚拟显示
• 256级透明度混合(支持预乘透明度)
• 透明颜色键.
• RGB2YUV(BT601//BT709­­_I)
• YUV2RGB(BT601//BT709/BT601_f)

• Win2层

• RGB888、ARGB888、RGB565
• 支持虚拟显示
• 256级透明度混合(支持预乘透明度)
• 透明颜色键
• RGB2YUV(BT601/BT709)
• 支持多区域
• 支持RGB或YUV域叠加
• BCSH(亮度、对比度、饱和度、色调调整)
• BCSH:RGB2YUV(BT601/BT709)
• 支持PAD的伽马调整
• 支持抖动降低，将RGB888转换为666和RGB888转换为565，以及可配置的FRC(帧率控制)RGB888转换为666
• 空白和黑屏显示
• 待机模式

视频输入接口

• MIPI接口
• 支持两个MIPI SI/LVDS/Sub VDSD HY
• 每个MIPI PHYV1.2，4车道，每车道2.5Gbps每个接口可以配置为2x2数据车道端口
• 支持虚拟通道

DVP接口

• 8/10/12/14/16位，最高支持150MHzI/0频率。
• 支持BT.601/BT.656和BT.1120VI接口
• 支持像素_clk、hsync、vsync的极性可配置

图像信号处理器

• 视频捕获(VICAP)

• 支持 BT.601 RAW8/10/12/14 YCbCr 422 8位输入
• 支持 BT.656 YCbCr 422 8 位逐行/隔行输入.
• 支持 16引脚BT.1120 YCbCr 4228位逐行/隔行输入
• 支持2/4混合BT.656/BT.1120 YCbCr 422输入
• 支持BT.656/BT.1120的双沿采样
• 支持接收四组MIPI CSI/LVDS接口，每组最多四个ID
• 支持每个ID的VC/DT可配置
• 支持十种MIPICSI数据格式:RAW8/10/12/14/16、RGB888、YUV422 8bit、YuV422 8bit隔行、YUV4208bit、遗留YUV420 8bit
• 支持三种MIPI CSI HDR模式:虚拟通道模式、标识码模式、行计数器模式·支持四种LVDS数据格式:RAW8/10/12、YUV422 8bit
• 支持RAW四舍五入
• 支持窗口裁剪
• 支持降低帧率
• 支持RAW数据的4/8/16/32倍下采样。
• 支持RAW2x2二合一
• 支持从2x2模式中提取像素.
• 支持YUV422的UV平均下采样
• 支持RAW数据的紧凑/非紧凑输出格式
• 支持YUV数据的NV16/NV12/YUV400/YUYV输出格式
• 支持在写入DDR时的虚拟步幅
• 支持DMA缠绕模式.
• 支持DMA突发聚集2/4/8
• 支持MMU
• 支持Q0S(加速/加急)
• 支持将RAW数据直接发送到ISP。

• 图像信号处理(ISP)

• VICAP输入:RXraw8/raw10/raw12/raw14/raw16
• 最大输入:12M@30fps。
• 最小输入:264x264。
• RGBIR:将RGB-IR模式重新镶嵌为RGB模式
• 自动增强(AE)/直方图、自动对焦(AF)和自动白平衡(AWB)统计输出
• BLC:黑电平校正
• DPCC:静态/动态缺陷像素簇校正
• PDAF:相位检测自动对焦
• LSC:镜头阴影校正
• Bayer-3DNR:时间Bayer-raw噪声降低
• CAC:色差校正
• HDR-MGE:2 帧合并为高动态范围
• EXPANDER:传感器扩展器
• GIC:绿色不平衡校正
• HDR-DRC:HDR动态范围压缩，RGB字段中的色调映射
• DeBayer:高级自适应去马赛克
• CCM/CSM:颜色校正矩阵，RGB2YUV
• Gamma:伽马输出校正
• 去雾/增强:自动去雾和效果增强
• LocalHist:局部直方图以增强局部对比度
• HSV:色调、饱和度、值颜色调色板，供客户使用
• LDCH:水平方向的镜头畸变校正
• YNR:在YUV域中空间亮度(Y)噪声降低
• CNR:在YUV域中空间色度(C)噪声降低
• Sharp:图像锐化和边界滤波
• Gain:图像局部增益
• 多传感器重用ISP，最多支持2个传感器
• 总线接口:32位AHB配置，128位AXI读写
• 低功耗，每个模块自动门控
• MI读写突发组，以提高内存利用率
• MI2路输出，MP无级缩放，SP1080p(宽度不超过1920)缩放
• tile4x4输出
• 在线模式:支持来自VICAP的数据和发送到编码器的数据，来自ISP的数据到VPSS，ISP到VPSL
• 支持ISP2NPU与AH-ISP路径，BAY3D输出IIR数据和增益数据到DDR，供NPU使用

AI-ISP

• 操作模式

• 模式0:18x18卷积
• 模式1:24x24卷积.

• 网络深度

• 单模式支持最多8层.
• 组合模式支持最多16层

• 处理模式

• 单模式支持最多6个输入通道(通常为4个通道).
• 组合模式支持最多7个输入通道

• 通道控制

• 每个输入通道都有独立的启用控制
• 一些输入通道支持上采样和S2D操作
• 最大分辨率:支持高达4096x4096
• 支持最大8M@30fps性能

鱼眼校正(FEC)

• 输入模式和数据格式

• 光栅:YUV420SP
• 瓦片:YUV420
• 输出模式和数据格式
• 光栅:YUV420SP
• 瓦片:YUV420
• FBCE:YUV420
• 四重(到AVSP):YUV420
• 支持32x16、16x8、4x4(仅支持4096x4096分辨率以下)密度
• 支持高达4倍的缩减因子
• 输入分辨率64x64~8160x8160
• 输出分辨率64x64~8160x8160
• 性能接近3840x2160 30fps，不同的网格将影响它
• 任意视图拼接处理器(AVSP)

• DCP输入模式和数据格式

• 光栅:YUV420SP
• 四重:YUV420

• DCP输出模式和数据格式

• 光栅:YUV420SP
• 四重:YUV420

• RCS输入模式和数据格式

• 四重:YUV420

• RCS输出模式和数据格式

• 光栅:YUV420SP。
• 瓦片:YUV420
• FBCE:YUV420
• 支持分辨率64x64~1024x4096
• 支持带号1~6
• 支持直接分解输出

视频处理子系统(VPSS)

• VPSS

• 离线 DMA 输入:
• 行RGB888/ARGB888/RGB565/UYVY/YUV422/YUV420 SP 8位。
• Tile4x4 YUV422/YUV420 8位(旋转 0/90/180/270)
• RKFBCD64x4 YUV444/YUV422/YUV420 8 位.
• 行-旋转 90 UYVY/YUV422/YUV420 8位(旋转90)

• 在线ISP输入

• 同时支持DMA和ISP输入
• 六个输出通道
• 最大图像分辨率:4096x3072(宽度不超过4096)
• 最小图像分辨率:32x32
• YUV422处理
• 镜像:水平镜像
• CMSC:在8个区域覆盖或马赛克
• 裁剪:6个通道上的裁剪
• 通道 0 输出
• 缩放:双线性或平均滤波
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序
• 行 YUV422/YUV420 SP 8 位。
• Tile4x4 YUV422/YUV420 8 位
• RKFBCE64x4 YUV422/YUV420 8 位
• 翻转:行模式下的垂直翻转

• 通道1输出:

• 缩放:双线性滤波
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序:
• 行RGB888/ARGB888/RGB565/YUV422/YUV420 SP 8 位
• Tile4x4 YUV422/YUV420 8位
• RKFBCE64x4 YUV422/YUV420 8位
• 翻转:行YUV模式下的垂直翻转
• 分辨率高达12M@30fps

• 通道2输出:

• 缩放:双线性或平均滤波(输出宽度不超过1920)
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序:行YUV422/YUV420 SP8位
• 翻转:行模式下的垂直翻转
• 分辨率高达12M@30fps

• 通道3输出:

• 缩放:双线性滤波(输出宽度不超过1920)
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序:行YUV422/YUV420SP8位
• 翻转:垂直翻转
• 分辨率高达1920x1080@30fps

• 通道 4 输出.

• 缩放:双线性滤波(输出宽度不超过1920)。
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序:行YUV422/YUV420 SP8位
• 翻转:垂直翻转
• 分辨率高达1920x1080@30fps

• 通道5输出

• 缩放:双线性滤波(输出宽度不超过1920)
• ASPT_RATIO:用于图像边界扩展的宽高比
• 输出扫描顺序:行YUV422/YUV420 SP8位
• 翻转:垂直翻转
• 分辨率高达1920x1080@30fps.
• 通道0和通道1的Tile4x4或RKFBCE64x4互斥

• VPSS_Lite(VPSL)

• 在亮度金字塔路径中支持在线或离线输入
• 在Sigma金字塔路径中支持在线输入
• 原始或Y图像输入格式
• 亮度金字塔多带输出:原始模式有3个通道，Y模式有6个通道
• Sigma金字塔多带输出:原始模式有4个通道，Y模式有5个通道
• 最大图像分辨率:4096x3072(宽度不超过4096)
• 最小图像分辨率:64x64

片上红外探测器偏移校准(00C)

• 00C 接口
• 支持完整和数据模式
• WIN1
• 数据格式:Raw8(有效数据6位)。
• 支持虚拟宽度(最大 4096 字)
• 支持活动偏移
• 支持显示偏移
• 支持行键
• 支持帧键和帧偏移设置
• 支持位有效周期数
• 支持有效数据对齐调整
• 行/帧键数设置
• 支持帧/行键参数用户定义

• PDAF

• 数据格式:Raw8
• 支持虚拟宽度(最大 4096 字)
• 支持活动偏移
• 支持显示偏移
• 支持位有效周期数
• 支持有效数据对齐调整
• 支持最后一行像素数设置

串行音频接口(SAI)

• 支持3个SAI接口
• SA10支持4个TX轨道和4个RX轨道
• SAI1支持1个TX轨道和1个RX轨道
• SAI2支持1个TX轨道和3个RX轨道
• 一个低功耗SAI用于AOA子系统
• 支持音频协议:I2S、PCM、TDM
• 支持多达128个可用时隙，大小可配置
• 支持8到32位可配置的时隙长度
• 支持8到32位可配置的时隙有效数据长度

• PDM

• 支持多达8个通道
• 支持从 16 位到 24 位的分辨率
• 支持高达 192kHz 的采样率
• 支持 PDM 主接收模式
• 支持增益控制

• ASRC

• 支持双2通道ASRC
• 支持8到384kHz的采样率和重采样率
• 支持实时传输模式
• 支持内存获取模式
• 数字音频编解码器
• 支持2通道数字DAC
• 支持I2S/PCM接口，主从模式
• 支持16位采样分辨率
• 支持每个数字DAC通道的三种混音模式
• 支持音量控制

• 音频编解码器

• 集成2个音频ADC
• 支持0~48dB的模拟增益，步进为3dB
• 支持1通道差分模式/单端模式/伪差分模式ADC
• 支持I2S/PCM主从模式
• 支持16~32位采样分辨率
• 支持高达192kHz的采样率
• 支持通带内波动在+/-0.1dB以内
• 支持至少60dB的阻带衰减
• 支持音量控制
• 支持可编程的负音量增益和正音量增益

连接性

• SDI0接口
• 符合SDI03.0协议
• 支持4位数据总线宽度
• MAC10/100/1000M以太网
• 支持一个以太网控制器
• 支持集成的IEEE802.3/802.3u兼容的10/100Mbps以太网PHY。
• 支持10/100/1000-Mbps数据传输率，通过RGMII接口
• 支持10/100-Mbps数据传输率，通过RMII接口
• 支持10/100-Mbps数据传输率，通过嵌入式以太网PHY
• 支持全双工和半双工操作
• 支持TCP分段卸载(TSO)和UDP分段卸载(USO)网络加速
• 支持IEEE1588-2002和IEEE1588-2008中描述的以太网数据包时间戳

• USB2.0主机

• 支持一个USB2.0主机
• 符合USB2.0规范
• 支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)模式
• 支持增强型主机控制器接口规范(EHCI)，版本1.0
• 支持开放型主机控制器接口规范(OHCI)，版本1.0a

• USB3.0

• 支持DRD(双角色设备)
• 符合USB3.0规范，版本1.0
• 符合USB规范，版本2.0
• 符合USB可扩展主机控制器接口(xHCI)，版本1.1
• 支持xHCI主机，最多支持64个设备
• 支持控制/块(包括流)/中断/等时传输

• SPI接口

• 支持2个SPI控制器
• 支持两个芯片选择输出
• 支持串行主模式和串行从模式，软件可配置
• 12C主控制器
• 支持6个12C端口在主模式下
• 支持7位和10位地址模式
• 软件可编程的时钟频率
• 12C总线上的数据传输速率在标准模式下可达100k比特/秒，在快速模式下可达400k比特/秒，在高速模式下可达1M比特/秒
• UART接口
• 支持8个UART端口
• 内置两个64字节的FIFO，分别用于TX和RX操作支持5位、6位、7位、8位串行数据传输或接收
• 支持标准的异步通信位，如起始位、停止位和奇偶校验位支持不同的UART操作输入时钟，以实现高达4Mbps的波特率支持UART1~UART7的自动流控制模式
• 支持UART1~UART7的RS485功能

• PWM

• 支持4个PWM接口(PWMO-PWM3)，总共28个通道
• 支持输入捕获模式
• 支持连续模式和单次输出模式
• 支持工作时钟的两级分频
• PWM0、PWM2~3支持8个通道(CH0~CH7)，基于中断的操作
• PWM0、PWM2~3支持双相计数器
• 仅PWM2支持通过查找表生成波形
• PWM1支持4个通道(CHO~CH3)，基于中断的操作
• PWM1支持电源键捕获模式
• PWM1支持时钟频率计数器
• PWM1支持时钟计数器

• CAN接口

• 2个CAN端口
• 符合CAN和CANFD规范
• 支持CAN标准和扩展帧
• 支持数据帧、远程帧、过载帧、错误帧和帧间隔
• 支持内部存储模式
• 支持协议异常事件

• DSMC主接口

• 支持选择多达4个芯片，且在写入事务中，选择信号可以配置为同时有效
• 支持8线和16线串行传输模式
• 支持可配置的连续地址合并写入/读取事务支持可配置的边界地址分割写入/读取事务
• 支持将WRAP传输转换为INCR传输
• 支持字节访问
• 支持可配置的串行地址宽度:在不同区域支持16位或32位支持3种时钟模式:正常模式、始终开启式、无边沿时钟模式

其他

• 多组GPI0
• 所有GPI0均可用于生成中断
• 支持电平触发和边沿触发中断
• 支持电平触发中断的极性可配置
• 支持上升沿、下降沿和双边沿触发中断
• 支持可配置的拉制方向(弱上拉和弱下拉)
• 支持可配置的驱动强度

• 温度传感器(TS-ADC)

• 支持用户定义模式和自动模式
• 在用户定义模式下，转换开始可以完全由软件控制，也可以由硬件生成
• 在自动模式下，报警(高温/低温)中断的温度可以配置
• 在自动模式下，系统复位的温度可以配置
• 支持2通道TS-ADC(分别用于CPU和NPU)
• 温度范围:-40~125°C，温度精度:+3.5°C
• 分辨率:0.01°C
• 逐次逼近型ADC(SARADC)
• 支持3个SARADC，每个支持8个单端输入通道
• 13位分辨率
• 最高采样率2MS/s
• 支持单次模式和连续转换模式

• OTP

• 支持8K位大小，其中6.5K位用于安全应用
• 支持编程/读取/空闲模式

• 封装类型

• RV1126B:FCCSP491引脚(尺寸:14mmx14mm;球径:0.25mm;球距:0.42mm、0.5mm、0.65mm混合)
• RV1126B-P:FCCSP409引脚(尺寸:14mmx14mm;球径:0.3mm;球距:0.65mm)
