一、背景意义

       在城市交通管理中，斑马线作为重要的交通设施，对保障行人安全具有重要作用。然而，传统检测方法往往存在反应慢、准确率低等问题，因此引入深度学习技术进行斑马线检测显得尤为重要。通过构建高效的斑马线检测模型，可以实现实时监控与预警，为智能交通系统的建设提供支持，进一步提升城市交通管理的智能化水平。

二、数据集

2.1数据采集

       数据采集是构建“人行道斑马线检测”数据集的第一步，其质量和多样性将直接影响后续的模型性能。在这一阶段，应明确采集的目标，以确保数据的有效性。可以通过多种方式进行数据采集，包括：

• 现场拍摄：在不同的城市、不同的天气条件（如晴天、阴天、雨天）和不同时间段（白天与夜间）拍摄斑马线，以获取丰富的样本。这可以通过手动拍摄或安装固定摄像头进行自动拍摄。
• 网络爬虫：从互联网收集公开的交通监控视频或图像，确保图像中包含清晰可见的斑马线样本。
• 数据共享平台：利用开源数据集或相关研究的共享数据，尽可能扩展样本范围。确保遵循数据使用的相关法律法规。

       在数据采集过程中，尤其要注意斑马线的多样性，如不同设计、不同风格的斑马线，以及与周围环境的关系，以提高模型的泛化能力。

2. 数据清洗

       数据清洗是保证数据集质量的重要步骤。在这一阶段，需对采集到的图像进行筛选和处理，以去除无效和低质量的样本。清洗过程包括：

• 去除模糊图像：使用图像评估工具（如边缘检测）来识别和去除模糊或低分辨率的图像，这些图像可能会影响模型的训练效果。
• 去除多余背景：确保每张图像中斑马线清晰可见，避免被其他物体遮挡，必要时进行裁剪。
• 检查数据重复性：通过对比文件名和图像内容，确保数据集中没有重复的图像，以保持数据集的多样性和代表性。

       数据清洗不仅有助于提高数据集的整体质量，降低训练时出现问题的风险，还能为后续的标注和预处理提供良好的基础。

2.2数据标注

        数据标注是数据集制作过程中的关键环节，直接影响模型的训练效果。在这一阶段，需为每张图像中的斑马线进行准确标注。标注过程包括：

• 选择标注工具：使用LabelImg、VoTT等工具进行图像标注。选择合适的工具可以提高标注效率。
• 绘制边界框：对每个斑马线使用矩形工具手动绘制边界框，确保框住斑马线的全部区域。
• 记录类别信息：为每个标注的边界框指定类别（如“斑马线”），并生成相应的标注文件，通常为XML或TXT格式。

       使用LabelImg进行数据集标注是一个复杂且耗时的过程，涉及多个步骤和大量的手动操作。首先，用户需安装LabelImg并配置相关环境，确保其能够读取图像文件并生成标注文件。然后，用户逐一打开每张图像，使用矩形工具精确绘制斑马线的边界框，并为每个框选择相应的类别（如“斑马线”）。这不仅需要用户对斑马线特征的深入理解，还需在处理多目标图像时反复检查，以确保所有目标都被正确标注且没有遗漏。标注过程中，若图像数量庞大，工作量会显著增加，可能需要数小时甚至数天的时间来完成，尤其是在确保标注质量的过程中。标注完成后，LabelImg将生成XML格式的标注文件，记录每个目标的类别和位置信息。

 街道上斑马线图片，数据集中包含以下几种类别

• 斑马线：专为行人过马路而设置的标识线，通常位于路口或交通繁忙的区域。

2.3数据预处理

       数据预处理是为模型训练做好准备的最后一步。在这一阶段，需要对标注完成的图像进行格式转换和尺寸调整，以符合YOLO等深度学习模型的输入要求。预处理的步骤包括：

• 图像尺寸调整：将所有图像统一调整为特定尺寸（如416x416或608x608像素），以满足深度学习模型的输入要求。
• 数据增强：应用数据增强技术（如随机旋转、平移、缩放、颜色变换等），以增加样本的多样性，提升模型的泛化能力。
• 归一化：将图像像素值归一化到[0, 1]或[-1, 1]的范围，以提高模型训练的稳定性和收敛速度。

标注格式:

• VOC格式 (XML)
• YOLO格式 (TXT)

yolo_dataset/
│
├── train/
│   ├── images/
│   │   ├── image1.jpg
│   │   ├── image2.jpg
│   │   ├── ...
│   │
│   └── labels/
│       ├── image1.txt
│       ├── image2.txt
│       ├── ...
│
└── test...
└── valid...

voc_dataset/
│
├── train/
│   ├───├
│   │   ├── image1.xml
│   │   ├── image2.xml
│   │   ├── ...
│   │
│   └───├
│       ├── image1.jpg
│       ├── image2.jpg
│       ├── ...
│
└── test...
└── valid...

三、模型训练

3.1理论技术

       卷积神经网络是一种专用于图像识别和处理的深度学习算法，其结构由多个卷积层、池化层和全连接层组成。卷积层的核心在于通过卷积核对输入图像进行特征提取，提取图像的局部特征，例如边缘、纹理和形状。每个卷积核在图像上滑动，通过计算点积生成特征图，进而形成更高层的特征表示。池化层则用于降低特征图的维度，通常采用最大池化或平均池化，以减少计算量和过拟合风险。全连接层将高层次特征展平并传递给输出层，最终用于分类或回归任务。CNN的分层结构使其在图像处理方面具有强大的能力。

       CNN在斑马线检测算法模型中的优势体现在其卓越的特征学习能力和较低的计算复杂度。由于卷积操作的局部感知机制，CNN能够自动提取重要特征，而无需手动设计特征。CNN在识别复杂图像时表现优异，尤其适用于斑马线这种具有明显形状和纹理特征的对象。此外，CNN的参数共享特性显著减少了模型的参数数量，有助于降低过拟合风险，提高模型在未见数据上的泛化能力。

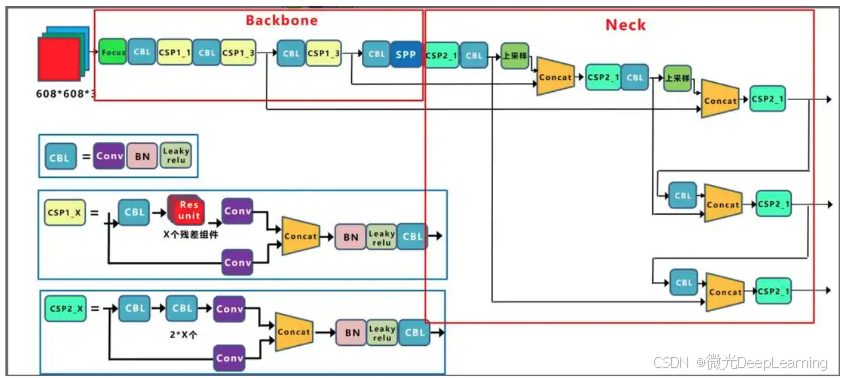

       YOLO算法在斑马线检测中的优势在于其高效性和实时性。由于YOLO只需对图像进行一次前向传播，显著提高了检测速度，使其能够在视频流等实时应用中表现出色。YOLO的全局信息处理能力使其对不同尺度的斑马线具有良好的适应性，能够在复杂背景中准确检测目标。YOLO的高效率和准确性，使其成为斑马线检测的有效算法。结合CNN和YOLO的结构，可以构建一个改进的检测模型。在YOLO的基础上，引入了更深层次的网络结构和改进的特征提取方法以增强特征提取能力。

3.2模型训练

1. 数据集预处理

       在进行YOLO项目开发之前，首要步骤是准备和划分数据集。数据集应包含多种不同条件下的斑马线图像，例如晴天、雨天、夜间等。通过人工拍摄或网络爬虫等方式收集样本，确保图像的多样性和代表性。随后，将数据集随机划分为训练集、验证集和测试集，通常推荐的比例为70%训练，20%验证，10%测试。以下是数据集划分的示例代码：

import os
import random
import shutil

# 定义数据集路径
dataset_path = 'path/to/dataset'
images = os.listdir(dataset_path)

# 随机划分数据集
random.shuffle(images)
train_images = images[:int(len(images) * 0.7)]
val_images = images[int(len(images) * 0.7):int(len(images) * 0.9)]
test_images = images[int(len(images) * 0.9):]

# 创建新的目录以存放划分后的数据集
os.makedirs('train', exist_ok=True)
os.makedirs('val', exist_ok=True)
os.makedirs('test', exist_ok=True)

for image in train_images:
    shutil.copy(os.path.join(dataset_path, image), 'train/')
for image in val_images:
    shutil.copy(os.path.join(dataset_path, image), 'val/')
for image in test_images:
    shutil.copy(os.path.join(dataset_path, image), 'test/')

2. 模型训练

       在完成数据准备后，需要配置YOLO模型。首先，准备模型的配置文件（如yolov4.cfg），设置网络参数、学习率和批量大小等。创建数据描述文件（如obj.data），指定训练和验证数据集路径及类别数。模型配置完成后，可以开始训练YOLO模型。使用命令行运行YOLO训练命令，模型将开始处理训练数据。训练过程中监控损失值和准确率，以确保模型逐步收敛。以下是训练的示例命令：

./darknet detector train cfg/voc.data cfg/yolov4.cfg yolov4.weights

3. 模型评估

       对模型进行测试和评估是检验其性能的关键步骤。使用测试集中的图像，利用训练好的YOLO模型进行目标检测，生成检测结果并进行可视化。可以使用OpenCV对检测结果进行绘制，显示边界框和类别标签。以下是测试和可视化的示例代码：

import cv2
import matplotlib.pyplot as plt

# 读取测试图像
image = cv2.imread('test.jpg')

# 显示图像
plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))
plt.title('Predictions')
plt.axis('off')  # 不显示坐标轴
plt.show()

四、总结

       通过自制数据集和深度学习算法构建一个高效的斑马线检测系统。首先，数据集通过精细标注和合理划分，为模型训练提供了丰富的样本支持。结合卷积神经网络（CNN）与YOLO算法的优点，构建了改进的YOLOv4模型，以提升检测准确率和实时性。最终，通过对测试结果的分析，验证了所构建模型的有效性，为智能交通管理提供了可靠的技术支持。
