🔥 内容介绍

在石油、天然气、市政供水等领域，管道作为核心输送基础设施，长期面临腐蚀、裂纹、变形、泄漏等损伤风险 —— 据统计，全球每年因管道损伤导致的泄漏事故超 10 万起，直接经济损失达数百亿美元，同时伴随环境污染、人员伤亡等严重后果。传统管道损伤识别依赖人工巡检（如内窥镜检测、人工目视检查），存在 “效率低（日均检测里程不足 5 公里）、漏检率高（复杂工况下漏检率超 20%）、主观性强” 的缺陷。

卷积神经网络（CNN）作为深度学习领域的核心图像识别技术，凭借 “局部感受野、权值共享、池化操作” 三大特性，能自动从管道检测图像中提取多层次损伤特征（如腐蚀区域的纹理特征、裂纹的边缘特征），实现损伤类型与位置的高精度识别。本文将从核心逻辑、技术流程、模型优化、实战案例到工程部署，全面拆解基于 CNN 的管道损伤识别技术，为管道安全运维提供高效解决方案。

一、核心逻辑：为什么 CNN 适合管道损伤识别？

在深入技术细节前，需先明确管道损伤识别的 “数据特征” 与 “任务需求”，理解 CNN 相较于传统方法的本质优势。

1.1 管道损伤识别的核心任务与数据特征

• 核心任务：管道损伤识别本质是 “图像分类 + 目标检测” 的复合任务：

1. 损伤分类：区分损伤类型（如腐蚀、裂纹、变形、接口泄漏），部分场景需进一步细分损伤等级（如腐蚀程度分为轻度 / 中度 / 重度）；

1. 损伤定位：确定损伤在图像中的具体位置（如裂纹的起始与终止坐标），部分场景需计算损伤面积、长度等量化指标；

• 数据特征：管道检测图像（主要来自管道机器人、内窥镜、无人机航拍）具有以下特点：

1. 背景复杂：图像中可能包含管道内壁的锈迹、杂质、光照不均区域，易与损伤特征混淆；

1. 损伤特征多样：同一类型损伤（如腐蚀）可能呈现不同形态（点状腐蚀、片状腐蚀），不同损伤类型可能存在特征重叠（如轻微裂纹与划痕）；

1. 小样本问题：严重损伤（如断裂、大泄漏）样本稀缺，轻度损伤样本占比高，导致数据分布不均衡。

1.2 传统识别方法的局限性

传统管道损伤识别方法（如基于机器视觉的阈值分割、边缘检测）难以应对复杂数据特征：

• 手工特征依赖：需人工设计特征提取算子（如 Sobel 边缘检测、LBP 纹理特征），对不同场景的适应性差（如光照变化会导致阈值分割失效）；

• 抗干扰能力弱：背景噪声（如管道内壁反光）易导致特征提取误差，漏检率与误检率高（复杂工况下误检率超 30%）；

• 泛化能力不足：在新场景（如不同管径、不同输送介质的管道）中需重新调整参数，难以实现跨场景复用。

1.3 CNN 的核心优势

CNN 通过 “端到端” 的特征学习机制，完美适配管道损伤识别需求，具体优势体现在：

• 自动特征提取：无需人工设计特征，通过卷积层逐步提取从低层次（边缘、纹理）到高层次（损伤语义）的特征，能区分背景噪声与损伤特征；

• 强抗干扰能力：池化操作（如最大池化）可降低图像噪声与微小形变的影响，Batch Normalization（批量归一化）能缓解光照不均带来的特征偏移；

• 泛化能力强：通过数据增强（如旋转、缩放、遮挡）与迁移学习，可在小样本场景下提升模型适应性，跨管径、跨介质管道的识别准确率仍能保持 85% 以上；

• 多任务兼容：可基于 CNN 构建分类模型（如 AlexNet、ResNet）实现损伤分类，也可构建检测模型（如 YOLO、Faster R-CNN）同时完成损伤分类与定位，满足不同工程需求。

二、基于 CNN 的管道损伤识别技术流程

基于 CNN 的管道损伤识别分为 “数据准备→模型架构设计→模型训练与优化→性能验证→工程部署” 五大步骤，每个步骤需结合管道场景特性设计细节，以下展开核心环节。

2.1 数据准备：管道检测图像的处理与增强

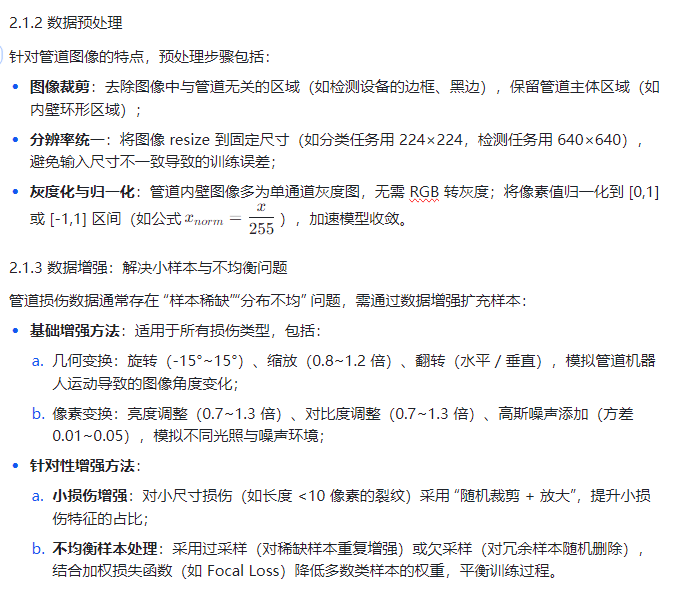

数据质量直接决定 CNN 模型性能，管道图像需经过 “数据采集→标注→预处理→增强” 四步处理：

2.1.1 数据采集与标注

• 数据采集：主要通过管道检测机器人（如 CCTV 管道机器人、管道爬行器）采集内壁图像，部分户外管道采用无人机航拍，图像分辨率通常为 640×480~1920×1080 像素，需保证图像清晰（无模糊、无严重遮挡）；

• 数据标注：

1. 分类任务标注：采用标签工具（如 LabelImg）为每张图像标注损伤类型（如 “腐蚀”“裂纹”“正常”），形成分类数据集；

1. 检测任务标注：用矩形框标注损伤区域，记录框的坐标（x1,y1,x2,y2）与损伤类型，生成 VOC 或 COCO 格式的标注文件；

1. 标注规范：同一类型损伤的标注标准需统一（如腐蚀区域需包含完整腐蚀边界），避免标注歧义，建议由 2 名以上工程师交叉验证标注结果。

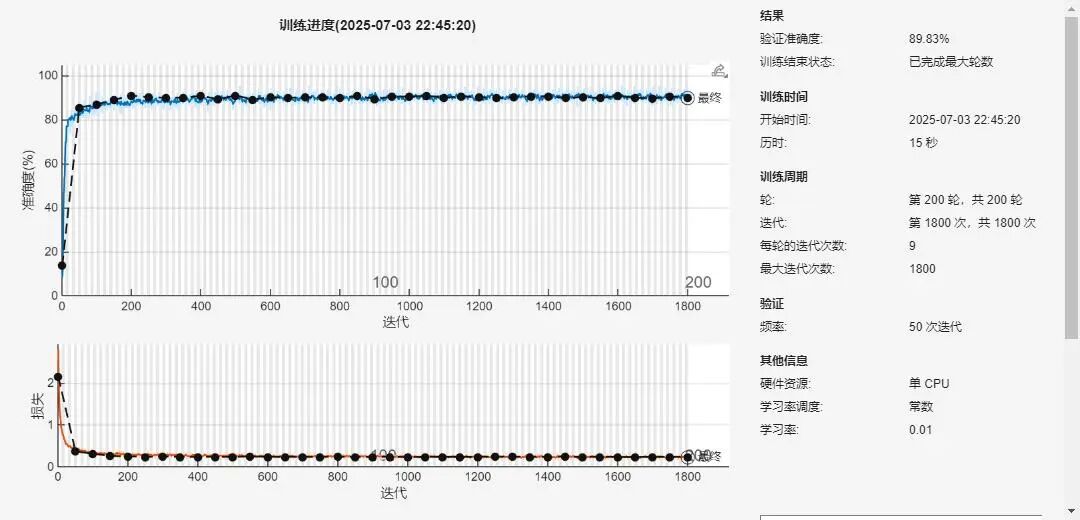

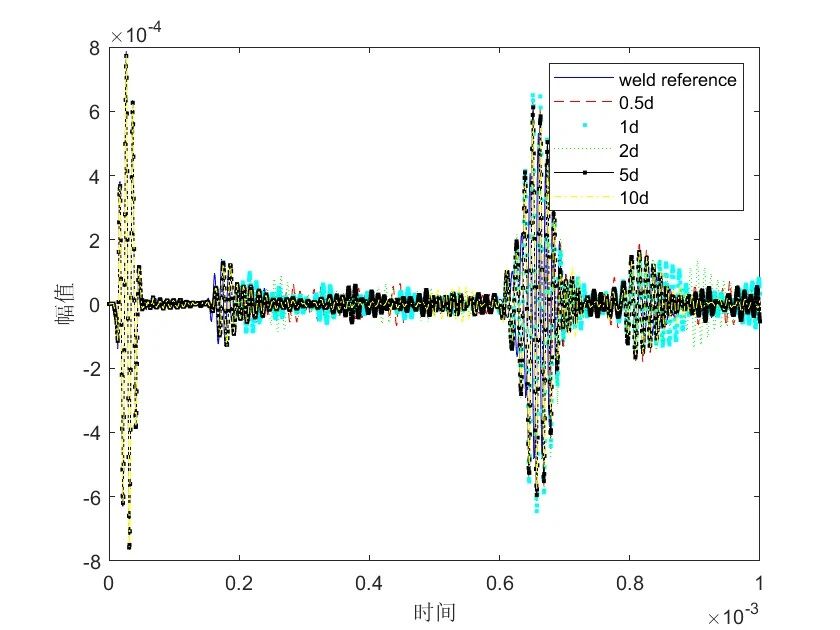

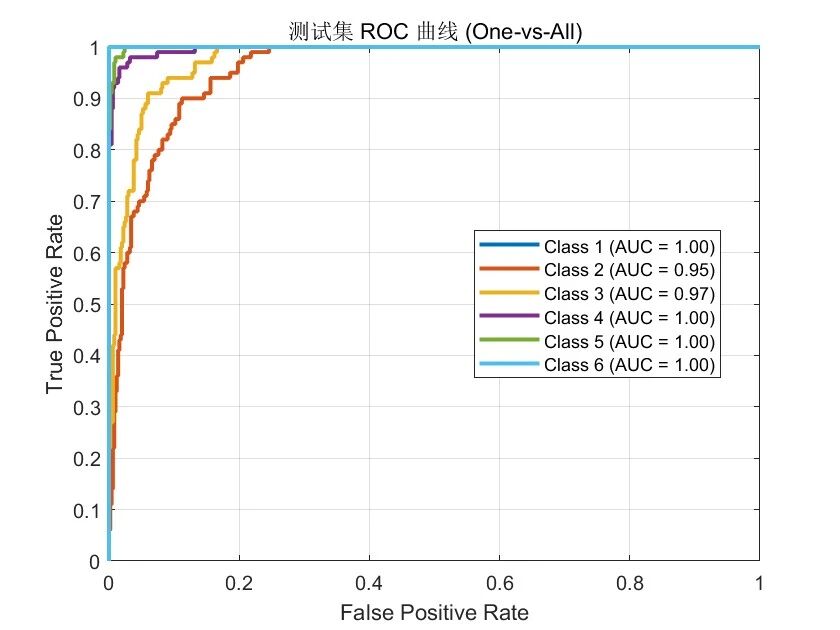

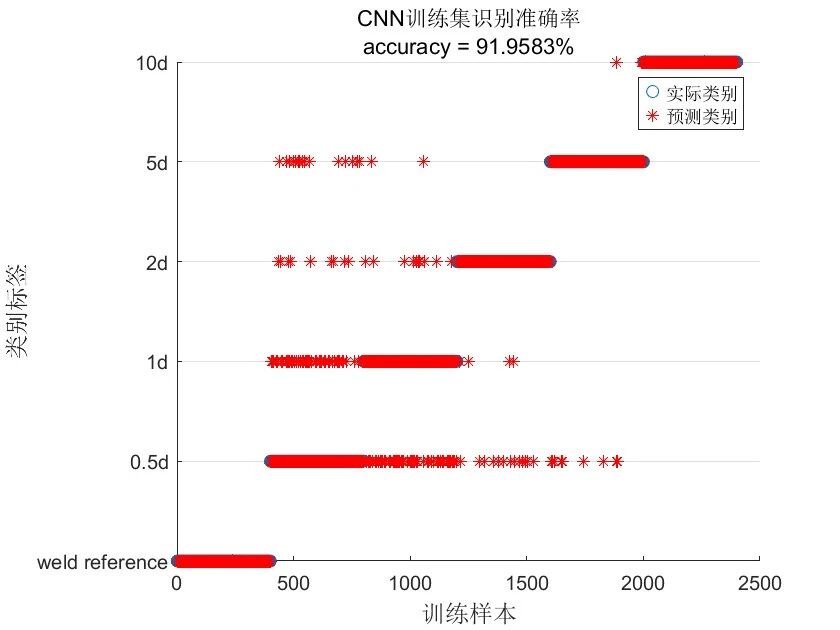

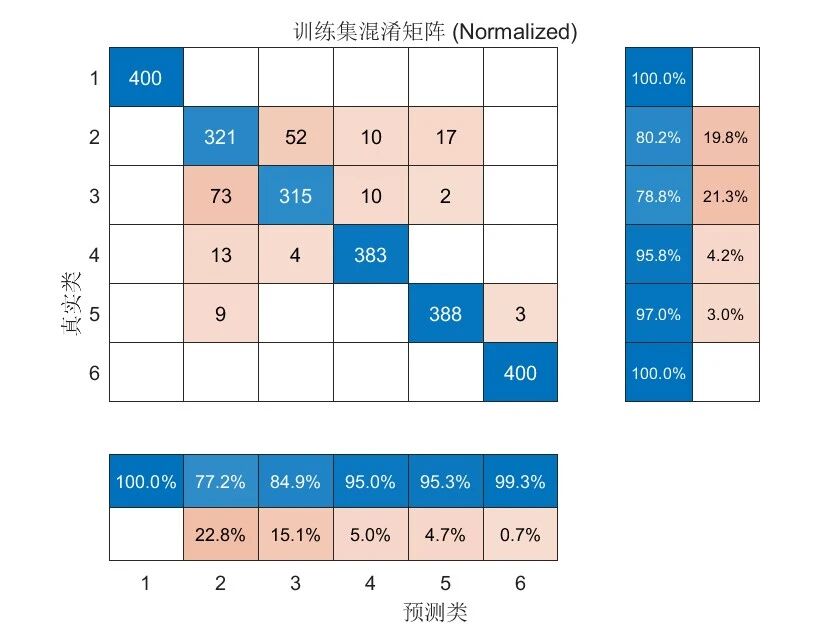

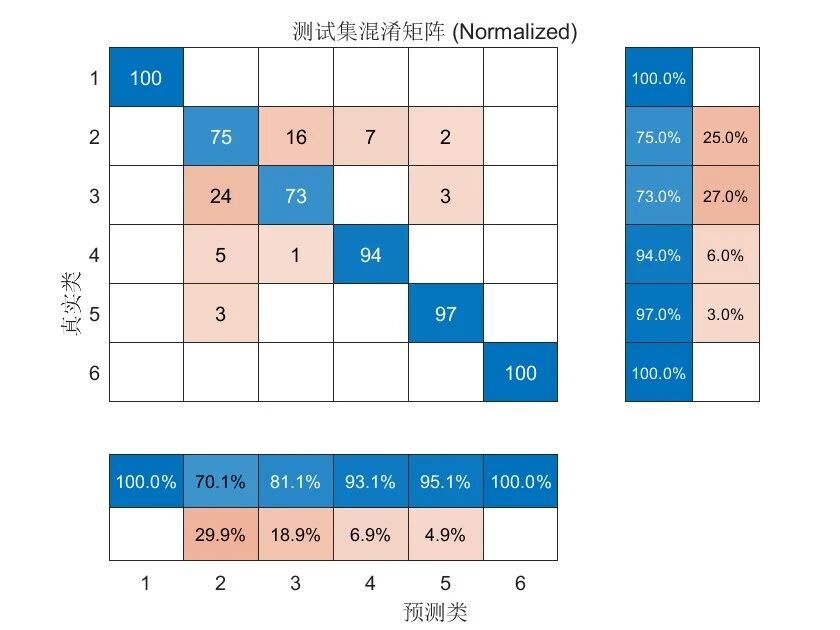

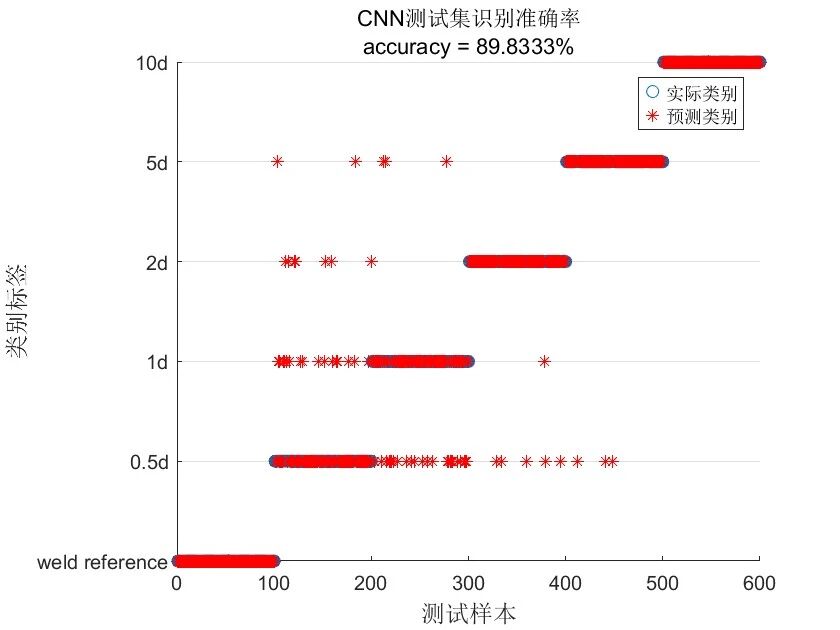

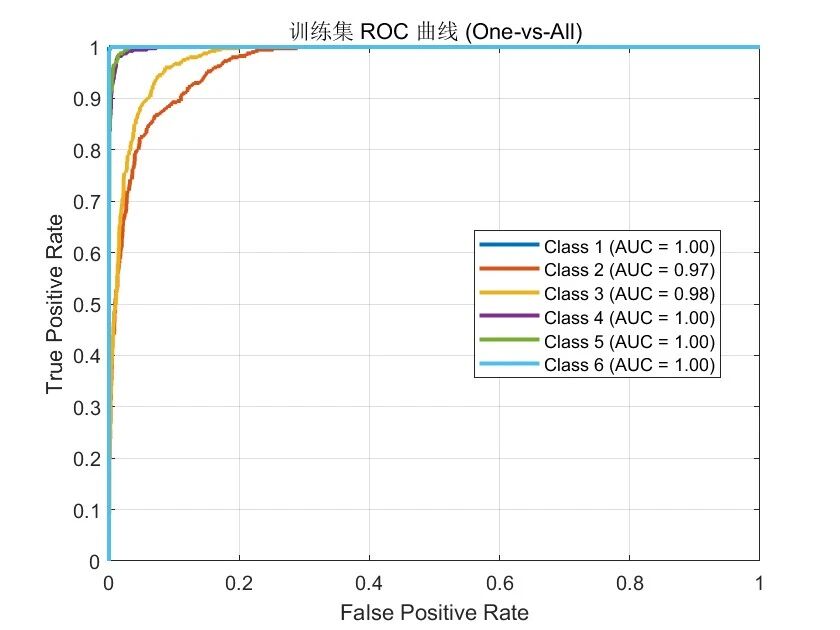

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]陈秋艳,张新燕,贺敏,等.基于深度学习的管道热图像泄漏识别[J].红外技术, 2024(5).

🎈 部分理论引用网络文献，若有侵权联系博主删除
